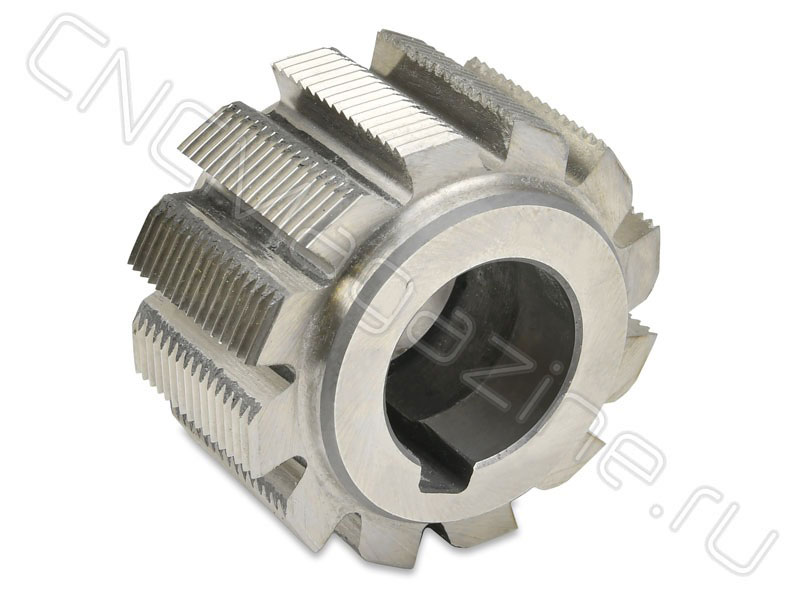

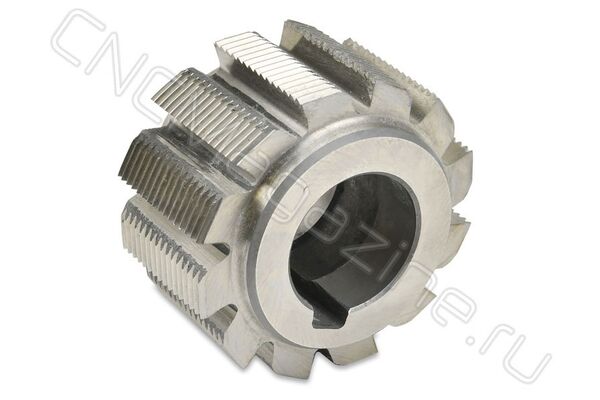

Фреза червячная чистовая для шлицевых валов с эвольвентным профилем М1.25 (50x22x40) Z=12, ГОСТ 6637-80, 2520-0669, HSS, ТИП1 УЦЕНКА
Подходящие товары
Подборка для этого товара
Тип — 1 для обработки валов с плоской впадиной. Модуль: М1.25 мм. Внешний диаметр 47.8 мм, внутренний посадочный d 22 мм, общая длина 40 мм. Угол профиля: 30 °. Количество зубьев: Z = 12. Класс точности А. Величина затылования зубьев 2.5 мм, предельное отклонение -0.5 мм. Геометрические параметры фрезы выполнены в соответствии с ГОСТ6637-80.
Уценка: наружный диаметр выполнен по h18 (47.80 - 48.34 мм).
Фреза червячная шлицевая предназначена для чистовой обработки зубчатых (шлицевых) валов с эвольвентным профилем.
Эвольвентное соединение широко используется в неподвижных, и в подвижных узлах. Плавный переход профиля и утолщение зуба у основания обладает повышенной прочностью по сравнению с прямобочным соединением.
Преимущества эвольвентной червячной фрезы:
- Высокая точность обработки — соответствие требованиям ГОСТ 6637-80 обеспечивает безупречное качество реза.
- Износостойкость и термостойкость — инструмент изготовлен из быстрорежущей стали HSS (Р6М5), устойчивой к перегреву и механическому износу, что значительно продлевает срок его службы.
- Универсальность — подходит для обработки чугуна, цветных металлов и сталей, включая углеродистые, легированные и нержавеющие.
Область применения:
Червячные фрезы работают на специальных зубофрезерных станках и на тяжелых станках для:
- Изготовления и ремонта шлицевых и зубчатых валов.
- Серийной и единичной металлообработки на промышленных предприятиях.
- Работ в специализированных ремонтных и сервисных мастерских.
- Монтажных и демонтажных операций, требующих высокой точности резания.
Для обработки материалов: P, M, K, N. Твёрдостью не более 30 HRC.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
