Кулачки для токарных патронов

Кулачки для токарных патронов – сырые, закаленные, накладные, секторные. Оснастка предназначена для надежного закрепления детали в трехкулачковом, четырехкулачковом и шестикулачковом патроне.

AJ

Кулачки токарные предназначены для закрепления детали в трехкулачковом, четырехкулачковом или шестикулачковом гидравлическом патроне серии SC. Алюминиевые накладные. Стандартные и удлиненные.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
AJ-06
14811
CNCM 73 31 36 5 20 38 M10 12 1.5х60⁰ 15 5 743 Р
+
В наличии на складе
AJ-08
14812
CNCM 95 35 38 5 25 46 M12 14 1.5х60⁰ 24 7 173 Р
+
В наличии на складе
AJ-10
14813
CNCM 110 40 42 5 30 50 M12 16 1.5х60⁰ 30 10 759 Р
+
В наличии на складе
AJ-12-21
14814
CNCM 129 50 50 6 30 60 M16 21 1.5х60⁰ 39 17 907 Р
+
В наличии на складе
CP

Кулачки токарные предназначены для закрепления детали в трехкулачковом, четырехкулачковом или шестикулачковом патроне серии CP. Сырые накладные кулачки из стали (незакаленные, мягкие).  Американский стандарт выступа и канавки.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
CP-04
11035
CNCM 52 19 30 3 21 24 14 M6x1.0P 7.94 9.53 11 2.5 3 482 Р
+
В наличии на складе
CP-06
11036
CNCM 73 26 37 3.5 25 38.1 17 M8x1.25P 7.94 12.68 14 3 3 482 Р
+
В наличии на складе
CP-07(08)
11037
CNCM 95 31 48 3.8 34 44.45 25.3 M10x1.5P 7.94 12.68 17 3 4 090 Р
+
Ожидаем прибытие
CP-09(10)
11038
CNCM 110 37 48 4.2 34 53.98 28 M12x1.75P 12.7 19.03 19 3 3 537 Р
+
В наличии на складе
CP-12
11039
CNCM 125 42 54 4.2 38 63.5 31 M12x1.75P 12.7 19.03 19 3 7 378 Р
+
В наличии на складе
HJ

Универсальные каленые кулачки (прямые и обратные) для прямого и обратного зажима на каждой ступени, позволяют использовать один комплект накладных кулачков для и наружного и внутреннего зажатия.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
HJ05
11045
CNCM 53 23 28 4 10 14 22.5 M10 10 1.5х60⁰ 30.5 2 16 245 Р
+
В наличии на складе
HJ06
11046
CNCM 67 31 36 5 12 20 28 M10 12 1.5х60⁰ 39 2 16 245 Р
+
В наличии на складе
HJ08
11047
CNCM 86 35 51 5 12 25 18 M12 14 1.5х60⁰ 31 1 17 585 Р
+
В наличии на складе
HJ10
11048
CNCM 100 40 54 5 14 30 17 M12 16 1.5х60⁰ 43 1 24 954 Р
+
Ожидаем прибытие
HJ12-21
11049
CNCM 103 50 52 5 20 30 43.5 M20 21 1.5х60⁰ 69.5 1 29 977 Р
+
В наличии на складе
NJ

Кулачки токарные предназначены для закрепления детали в трехкулачковом, четырехкулачковом или шестикулачковом гидравлическом патроне серии SC. Нейлоновые кулачки. Стандартные и удлиненные.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
NJ-06
14807
CNCM 73 31 36 5 20 38 M10 12 1.5х60⁰ 15 5 367 Р
+
В наличии на складе
NJ-08
14808
CNCM 95 35 38 5 25 46 M12 14 1.5х60⁰ 24 7 173 Р
+
В наличии на складе
NJ-10
14809
CNCM 110 40 42 5 30 50 M12 16 1.5х60⁰ 30 9 305 Р
+
В наличии на складе
NJ-12-21
14810
CNCM 129 50 50 6 30 60 M16 21 1.5х60⁰ 39 16 302 Р
+
В наличии на складе

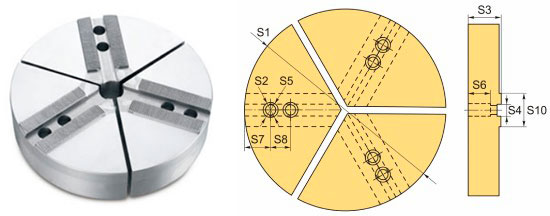

PJ

Стандартные сегментные кулачки PJ для токарного патрона. Секторные кулачки покрывают внешний диаметр заготовки, снижая деформацию материалов и увеличивая точность. Незакаленные, сырые, стальные и алюминиевые.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
APJ-10
11044
CNCM 240 13 42 19 26 25 25 16 42 21 772 Р
+
В наличии на складе
PJ-10
11042
CNCM 240 13 42 19 26 25 30 16 42 20 138 Р
+
В наличии на складе
PJ-05
11040
CNCM 130 9 30 13.5 18 10 14 10 25 15 240 Р
+
В наличии на складе
PJ-08
11041
CNCM 200 13 38 19 22 24 25 14 35 18 506 Р
+
В наличии на складе
PJ-12
11043
CNCM 290 17 50 25 30 35 30 21 50 26 997 Р
+
В наличии на складе
SC

Кулачки токарные предназначены для закрепления детали в трехкулачковом, четырехкулачковом или шестикулачковом гидравлическом патроне серии SC. Сырые накладные кулачки из стали (незакаленные, мягкие). Стандартные и удлиненные.

Наименование/Код Бренд S1 S2 S3 S5 S6 S7 S8 S9 S4 Шаг зуба (N) S10 E J L Тип B Цена, с НДС Кол-во Купить
SC-08H100
14795
CNCM 95 35 100 5 25 46 M12 16 1.5х60⁰ 24 6 772 Р
+
Ожидаем прибытие

Кулачки токарные сырые CNCM

Токарные кулачки нужны для фиксации детали в трехкулачковом, четырекулачковом и шестикулачковом патроне.

Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Кулачки для токарных патронов бывают нескольких видов:

  • Прямые – фиксируют заготовку, деталь с наружной стороны либо за внутреннюю поверхность, если есть отверстие.
  • Обратные – фиксируют заготовку изнутри, подходят для полых деталей (труба и т.п.)
  • Накладные – обычно зажимают заготовки и детали большого диаметра.
  • Сборные кулачки имеют в конструкции рейку, на нее и фиксируется кулачок.

Кулачки сырые CNCM для станков купить

Сырые кулачки чаще всего делают сборными. В термообработанную рейку запрессован штифт с резьбой. Сырые кулачки подходят для фиксации заготовок и деталей, требования к которым включают отсутствие следов зажима и т.п. Также эта оправка предназначена для работы с тонкостенными втулками, деталями с резьбой. В кулачке можно нарезать соответствующую резьбу и надежно зафиксировать деталь или заготовку.
