Держатель инструмента VDI

Оправки блоки VDI используются в токарных станках с ЧПУ и обрабатывающих центрах с ЧПУ для фиксации токарных резцов, расточных, отрезных резцов, корпусных сверл, цанг и т. д. Это система быстрой замены инструментов, которая обеспечивает быстрое и точное закрепление их в револьверной головке с креплением типа VDI.

Блоки VDI подбираются в зависимости от направления вращения шпинделя, расположения револьверной головки станка (слева или справа), типа токарной обработки, а также определяющего размера (30, 40, 50, 60 мм).

В ассортименте магазина представлены статические (стационарные) резцедержатели системы VDI.

A2

Круглая заготовка для резцедержателя. Хвостовик стандарта DIN 69880 (ГОСТ 24900)

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
A2-30x100
10432
CNCM - - - 30 - - - 100 - 68 - - - - 5 127 Р
+
В наличии на складе
A2-40x120
10431
CNCM - - - 40 - - - 120 - 83 - - - - 5 695 Р
+
В наличии на складе
A2-50x135
10430
CNCM - - - 50 - - - 135 - 98 - - - - 9 112 Р
+
В наличии на складе
B1

Серия VDI В1, статический стационарный блок VDI, резцедержатели радиальные, правые, короткие. Хвостовик стандарт DIN 69880 (ГОСТ 24900).

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
B1-30x20x40
06026
CNCM 70 35 10 30 20/16 28 38 22 40 - - - - Правое 6 685 Р
+
В наличии на складе
B1-30x20x60
10024
CNCM 70 35 10 30 20/16 28 38 42 60 - - - - Правое 6 644 Р
+
В наличии на складе
B1-40x20x44
06027
CNCM 85 42.5 12.5 40 20/16 32.5 48 22 44 - - - - Правое 7 068 Р
+
Временно нет на складе
B1-40x25x44
06025
CNCM 85 42.5 12.5 40 25/20 32.5 48 22 44 - - - - Правое 7 068 Р
+
Временно нет на складе
B1-50x32x55
10365
CNCM 100 50 16 50 32/25 35 60 30 55 - - - - Правое 12 586 Р
+
В наличии на складе
B1-60x32x60
10366
CNCM 125 62.5 16 60 32/25 42.5 62.5 30 60 - - - - Правое 15 946 Р
+
В наличии на складе
B2

Серия VDI В2, статический стационарный блок VDI, резцедержатели радиальные, левые, короткие. Хвостовик стандарт DIN 69880 (ГОСТ 24900).

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
B2-30x20x60
10367
CNCM 70 35 10 30 20/16 28 38 42 60 - - - - Левое 6 644 Р
+
В наличии на складе
B2-40x25x44
06024
CNCM 85 42.5 12.5 40 25/20 32.5 48 22 44 - - - - Левое 7 068 Р
+
Ожидаем прибытие
B2-50x32x55
10025
CNCM 100 50 16 50 32/25 35 60 30 55 - - - - Левое 12 586 Р
+
В наличии на складе
B2-60x32x60
10368
CNCM 125 62.5 16 60 32/25 42.5 62.5 30 60 - - - - Левое 15 946 Р
+
В наличии на складе
B3

Серия VDI В3, статический стационарный блок VDI, резцедержатели радиальные обратные, правые, короткие.  Хвостовик стандарт DIN 69880 (ГОСТ 24900).

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
B3-30x20x40
06029
CNCM 70 35 10 30 20/16 35 38 42 40 - - - - Правое 6 685 Р
+
В наличии на складе
B3-40x20x44
06030
CNCM 85 42.5 12.5 40 20/16 32.5 48 22 44 - - - - Правое 7 068 Р
+
Временно нет на складе
B3-40x25x44
06028
CNCM 85 42.5 12.5 40 25/20 42.5 48 22 44 - - - - Правое 7 068 Р
+
Ожидаем прибытие
B3-50x32x55
10026
CNCM 100 50 16 50 30 50 60 30 55 - - - - Правое 13 744 Р
+
В наличии на складе
B3-60x32x60
10369
CNCM 125 62.5 16 60 32/25 62.5 62.5 30 60 - - - - Правое 17 161 Р
+
В наличии на складе
B4

Серия VDI В4, статический стационарный блок VDI, резцедержатели радиальные обратные, левые, короткие.  Хвостовик стандарт DIN 69880 (ГОСТ 24900).

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
B4-30x20x40
06022
CNCM 70 35 10 30 20/16 35 38 22 40 - - - - Левое 6 685 Р
+
В наличии на складе
B4-40x25x44
10027
CNCM 85 42.5 12.5 40 25/20 42.5 48 22 44 - - - - Левое 7 025 Р
+
В наличии на складе
B4-50x32x55
10028
CNCM 100 50 16 50 32/25 50 60 30 55 - - - - Левое 13 744 Р
+
В наличии на складе
B4-60x32x60
10370
CNCM 125 62.5 16 60 32/25 62.5 62.5 30 60 - - - - Левое 17 161 Р
+
В наличии на складе
B5

Серия VDI В5, статический стационарный блок VDI, резцедержатели радиальные, правые, длинные.  Хвостовик стандарт DIN 69880 (ГОСТ 24900).

Наименование/Код Бренд b1 b2 b3 d1 h1 h5 h6 l1 l2 d2 d3 d4 l3 Испол. Диаметр, D Длина, L d, мм Цена, с НДС Кол-во Купить
B5-30x20x60
10371
CNCM 100 65 10 30 20/16 28 38 42 60 - - - - Правое 9 302 Р
+
В наличии на складе
B5-40x25
08437
CNCM 118 75.5 12.5 40 25/20 32.5 48 22 44 - - - - Правое 11 135 Р
+
В наличии на складе

Резцедержатель VDI оснащен хвостовиком с зубцами, который устанавливается в револьверную головку токарного станка с ЧПУ. Универсальная оправка, подходит ко всем производителям инструмента.

Особенности оправок VDI:

1. Закрепление оправки при помощи клина с зубьями на хвостовике.

2. Соосность инструмента регулируется по шпонке или базовой поверхности.

3. Минимальный вылет инструмента.

4. Невысокое осевое усилие зажима.

5. Быстрая замена и наладка инструмента.

6. Основное преимущество оправок VDI - возможность ставить инструмент различных производителей, так как блок изготовлен по ISO и DIN, полностью взаимозаменяем.


Как выбрать оправки VDI для токарного станка с ЧПУ

На выбор оправок VDI влияют направление вращения шпинделя, тип револьверной головки станка (левая или правая) и вид токарной обработки.

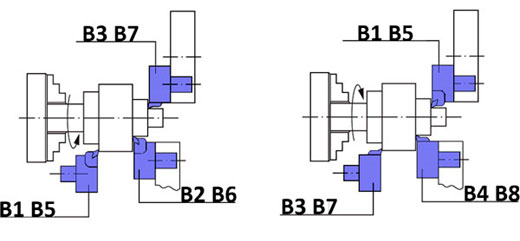

Схематическое положение резцедержателей VDI типа B:


Схема расположения блока VDI типа B на револьверной головке токарного станка:

Схематическое положение резцедержателей VDI типа C:




Держатели блоки VDI приспособления для инструмента
