Пресеттер проекционный для предварительной настройки металлорежущего инструмента. Разрешение 0.5 µm (микрон). Оборудование используется на металлообрабатывающем производстве.
Устройство пресеттера TLP-P340 INSIZE:
- Проекционный экран Ø120 мм со шкалой (транспортир с градацией 1°, радиус с градацией 0.2, 0.4, 0.8, 1.2, 1.5, 2, 2.5, 3 мм)
- Колесо с ручкой для перемещения по оси Х
- Освещение
- Камера с х20 кратным объективом
- Инструментальная втулка с держателем шпинделя BT50
- Ручное колесо для вращения шпинделя
- Принтер этикеток
- Кнопка перемещения по оси Z (привод от двигателя)
- Ножной переключатель
Функции устройства предварительной настройки инструмента:
- Установка нуля
- Система опорных координат
- Система относительных координат
- Режим определения местоположения
- Измерительные инструменты
- Нормальный режим отображения дисплея (Когда TLP-P340 не находится в режиме измерения, предустановки или настройки системных параметров)
- Компенсация оси
- Параметры инструмента (радиальное значение и длина инструмента (D/L); координаты центра инструмента (X/Z) и радиус окружности (R); координаты вершины угла кромки инструмента (X/Z) и размер угла (A).
При помощи устройства предварительной настройки инструмента можно измерить как основные параметры режущего инструмента (max диаметр, вылет, угол и пр.), так и выполнить их подробную проверку (состояние: кромок, ленточек фрез и сверл, профиля, покрытия, поверхности и т.д.).
Один пресеттер может обслуживать до 100 станков!
Пресеттер помогает сократить вспомогательное время на привязку инструмента по осям в 3 и более раза, тем самым увеличивая производительность станка. Также предварительная инспекция позволяет определить износ режущего инструмента, точность установки сменной пластины на державке, корпусной фрезе, расточной системе и т.д.
На основе диагностики можно принять решение о заточке или смене используемого инструмента, убедиться в правильности монтажа всех элементов, что позволяет избежать ошибок при изготовлении изделий/деталей на токарном, фрезерном, сверлильном и другом металлообрабатывающем станке, повысить точность обработки.
Советы по настройке пресеттера TLP-P340 INSIZE (см. Видео ниже):
- После распаковки и подготовки оборудования нажмите кнопку Вкл.
- Нажмите клавишу Up на панели, чтобы поднять ось Z.
- Снимите защитный поролон и защитную крышку объектива.
- Нажмите "Enter" для поиска начала координат по оси X.
- Стрелка проходит через точку начала координат.
- Пока вы не услышите два звуковых сигнала, на дисплее не появится надпись: «Точка RI найдена».
- Найдите начало координат по оси Z.
- Закончите поиск точек.
- Протрите инструментальную втулку от масла.
- Включите контурную подсветку.
- Переместите ось X, чтобы найти правый край заготовки.
- Поверните маховик шпинделя, чтобы четко настроить изображение на проекционном экране.
Видео-инструкция к пресеттеру TLP-P340 Инсайз:

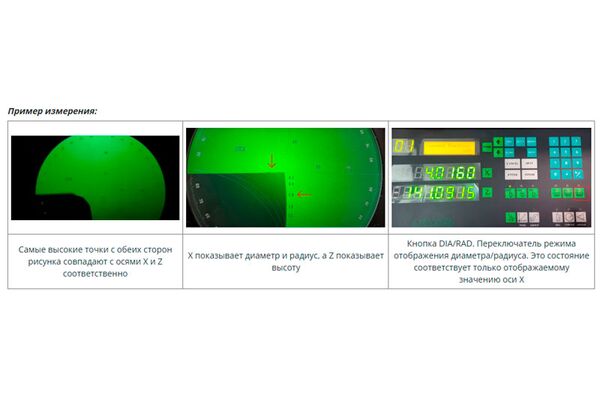

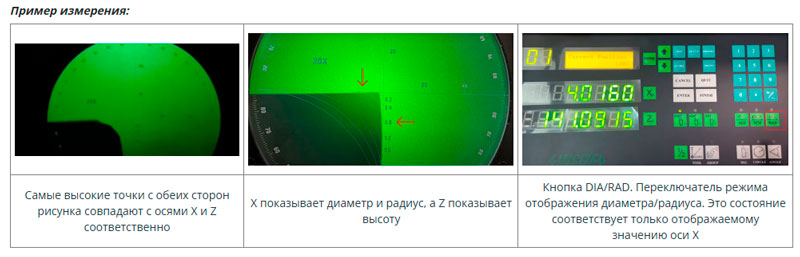

Пример измерения (см. Видео выше):
Самые высокие точки с обеих сторон рисунка совпадают с осями X и Z соответственно | X показывает диаметр и радиус, а Z показывает высоту | Кнопка DIA/RAD. Переключатель режима отображения диаметра/радиуса. Это состояние соответствует только отображаемому значению оси X |

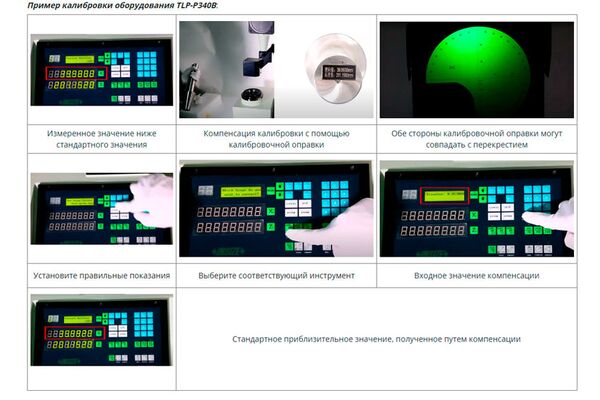

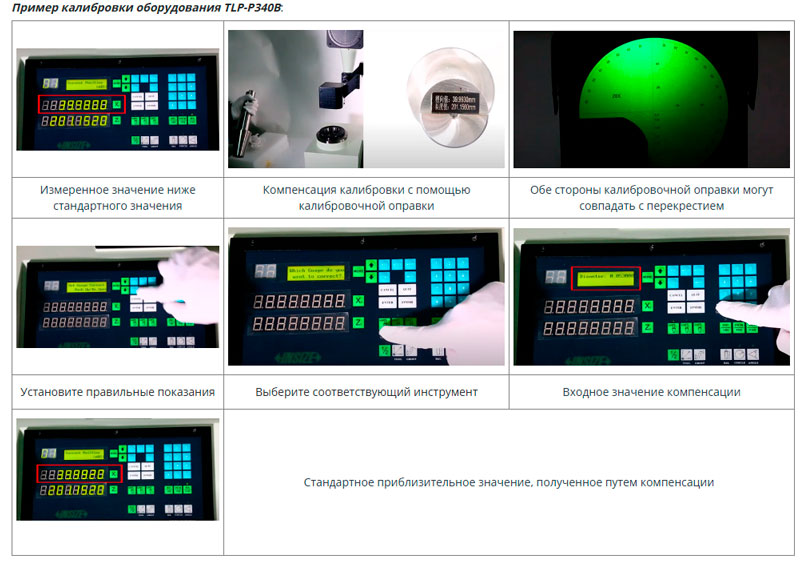

Пример калибровки оборудования TLP-P340 (см. Видео выше):
Измеренное значение ниже стандартного значения | Компенсация калибровки с помощью калибровочной оправки | Обе стороны калибровочной оправки могут совпадать с перекрестием |
Установите правильные показания |
Выберите соответствующий инструмент |
Входное значение компенсации |
|
Стандартное приблизительное значение, полученное путем компенсации |

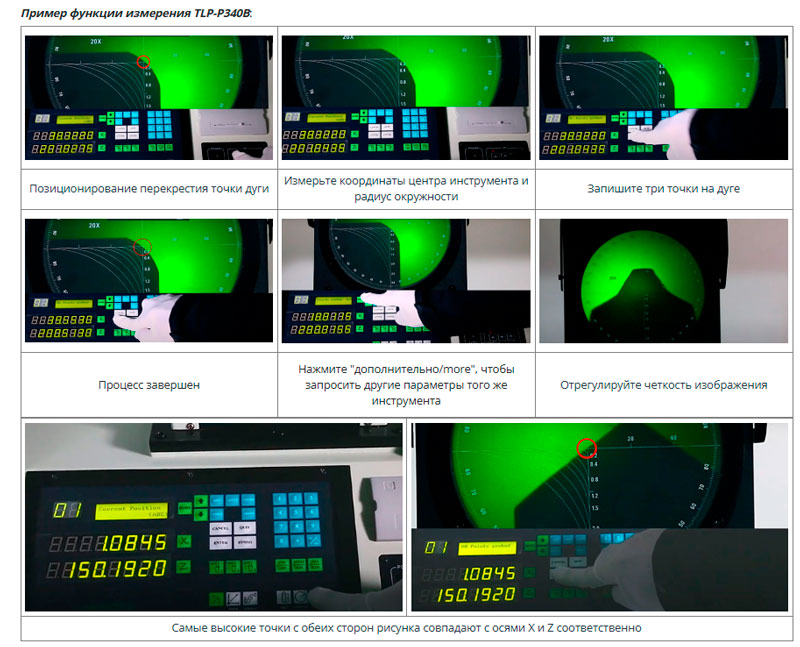

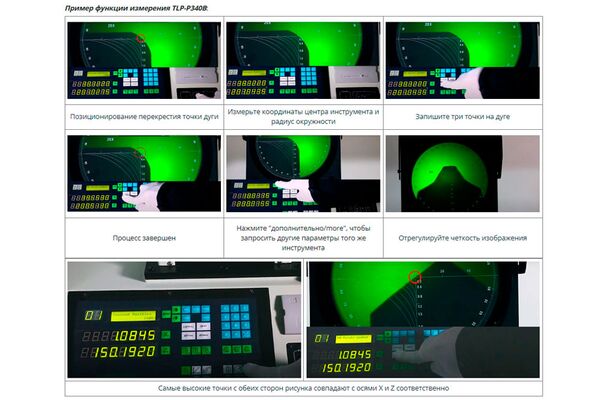

Пример функции измерения TLP-P340 (см. Видео выше):
Позиционирование перекрестия точки дуги | Измерьте координаты центра инструмента и радиус окружности | Запишите три точки на дуге |
Процесс завершен |
Нажмите "дополнительно/more", чтобы запросить другие параметры того же инструмента |
Отрегулируйте четкость изображения |
Самые высокие точки с обеих сторон рисунка совпадают с осями X и Z соответственно |
Технические характеристики:
Бренд: | INSIZE |
Держатель: | BT50 |
Диапазон измерения высоты (ось Z) : | 30~400 мм |
Максимальный диаметр инструмента (ось X): | 300 мм |
Мощность: | 220 В, 50/60 Гц |
Разрешение: | 0.5 µm |
Тип: | Пресеттер цифровой |
Точность ось X : | ±6 µm |
Точность ось Z: | ±13 µm |
Габариты (Д×Ш×В): | 940х520х870 |
Вес, кг | 90.000 |
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
