Экстрактор электроэрозионный портативный EDM-8C

Код скопирован
Код: 05143
Производитель: SFX (XINCHENG)
Печать Сравнить
Отложить
Экстрактор электроэрозионный портативный EDM-8C
Код скопирован
Код: 05143

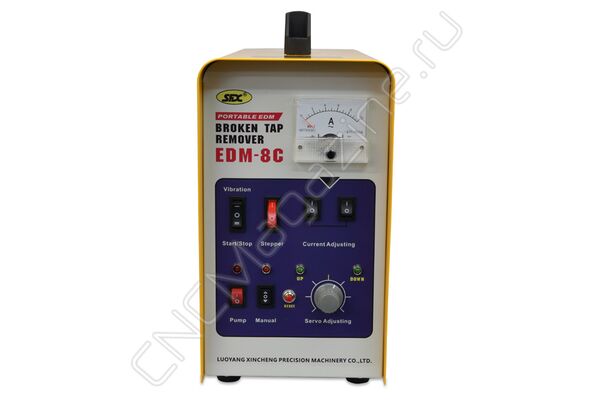

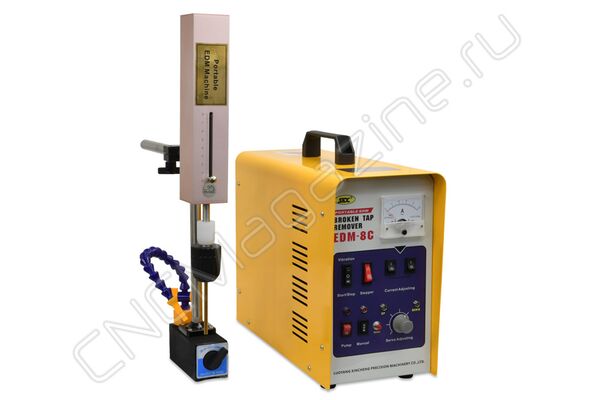

Экстрактор электроэрозионный портативный EDM-8C
144 187


Нашли дешевле? Сообщите!

144 187     с НДС (за 1 шт.)
В наличии на складе
Цена в баллах: 144187 баллов
+

Доставка
  • — До Москвы 2-6 дней
  • — До СПб 2-4 дня
  • — По РФ 5-10 дней
Варианты оплаты
  • — Безналичный расчет
  • — Банковские карты
  • — Оплата по QR-коду

Экстрактор портативный с перемещающимся шпинделем предназначен для локального удаления сломавшихся в отверстиях метчиков и сверл без повреждения обрабатываемой детали. Цена указана с НДС.

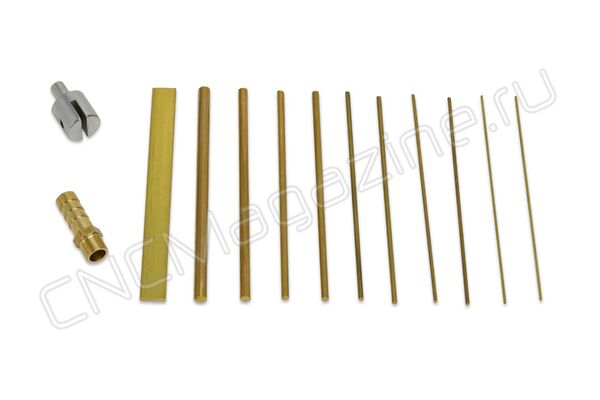

В основе работы станка лежит принцип электроэрозии. В качестве электрода используется любой латунный стержень нужного диаметра.

Удаление инструмента возможно непосредственно на детали, закрепленной в станке, без демонтажа.

Станок способен удалять инструмент, выполненный как из быстрорежущей стали, так и твердого сплава. Имеет систему охлаждения держателя электрода. На станке реализована функция контроля глубины обработки (настройка максимальной глубины обработки 100 мм). Рабочая головка устанавливается под углом 360°, относительно поверхности обработки.

ОТПРАВИТЬ ЗАПРОС

Технические параметры
Входное напряжение (В)

АС220В (110В) 50Гц

определяется в зависимости от региона

Шаговый ток есть
Настройка глубины,  автовазрат и сигнализация есть

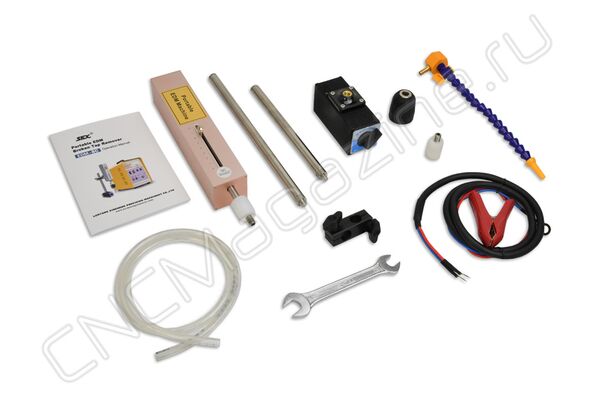

Хранения аксессуаров Сумка для инструментов
Входная мощность (Вт) 800
Рабочая жидкость

Водопроводная вода ( Чистая вода / дистиллированная вода лучше)

Диаметры электрода (мм) 0,8-10
Ход по оси Z (мм) 70
Скорость обработки мелкого отверстия (мм/мин). Обрабатываемый материал: закаленная сталь.

≈1

электрод Ø4

Размер корпуса (мм) Д380хШ160хВ300
Размер головки (мм) DK8 300х50х50
Размер комплекта (мм) 498х308х392
Нетто вес (кг) 16

Характеристики:

1. Быстро и без повреждений удаляет из отверстий сломанные метчики М2-20, развертки, сверла, болты, калибр-пробки и другие инструменты, а так же выжигает отверстия и возмоожность клемить детали.

2. Маленький размер, легкость и портативность.

3. Магнитное основание, легко притягивать на любой размер и угол заготовки.

4. Наличие кнопки возврата, возможность установки автоматической работы, когда после звукового сигнала электрод автоматически возвращается в исходное положение.

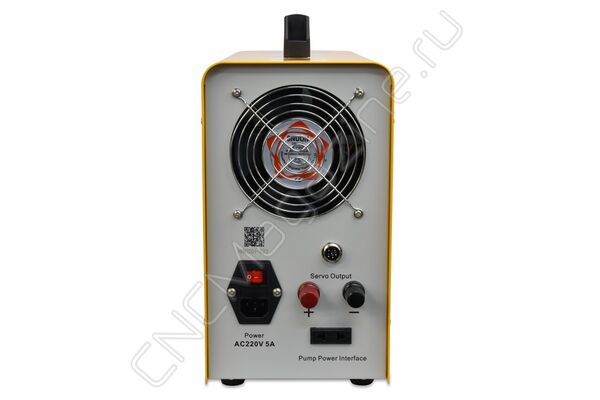

5. Охлаждающий вентилятор установлен так , чтобы установка могла непрерывно работать.

6. Рабочая головка может вращаться 360 градусов и работает в любом угле.

7. Диэлектрическая среда- водопроводная вода.

8. Рабочая головка повышает функцию вибрации и значительно повышает эффективность обработки.

Детали

Экстрактор EDM-8C для удаления сломанных метчиков



Метод обработки

Как удалить сломанный метчик, сверло, болт и т. д.

Центральная часть метчика, сверла твердая. Мы можем убрать метчик или сверло разбив их центральную часть при помощи латунного стержня. При удалении метчика с центральной частью большего размера, при помощи листового электрода её разрезают на две части или обрезают четыре угла метчика.

При выполнении работ, осуществляя обработку на определенной глубине, необходимо повернуть в обратную сторону шпиндельную головку, расколоть обломки с помощью долота и использовать пинцет или магнит для их удаления. Благодаря этому уменьшится поверхность разряда и повысится эффективность работы. (рис. 1)

Если диаметр болта слишком большой или уровень прочности выше ≥8.8, обычный метод обработки не подходит. В таком случае можно сделать один паз глубиной 2-3мм с помощью листового электрода, а затем удалить болт с помощью отвертки или сделать паз с помощью шестигранного электрода, а затем удалить болт с помощью шестигранного ключа; если положение слишком глубокое, обычный аппарат, предназначенный для удаления сломанного винта, не войдёт в отверстие, в таком случае можно использовать переходный шестигранный гаечный ключ, чтобы удалить его из глубокого отверстия. (рис. 2)





Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

Китай — страна происхождения

Китай — страна производства

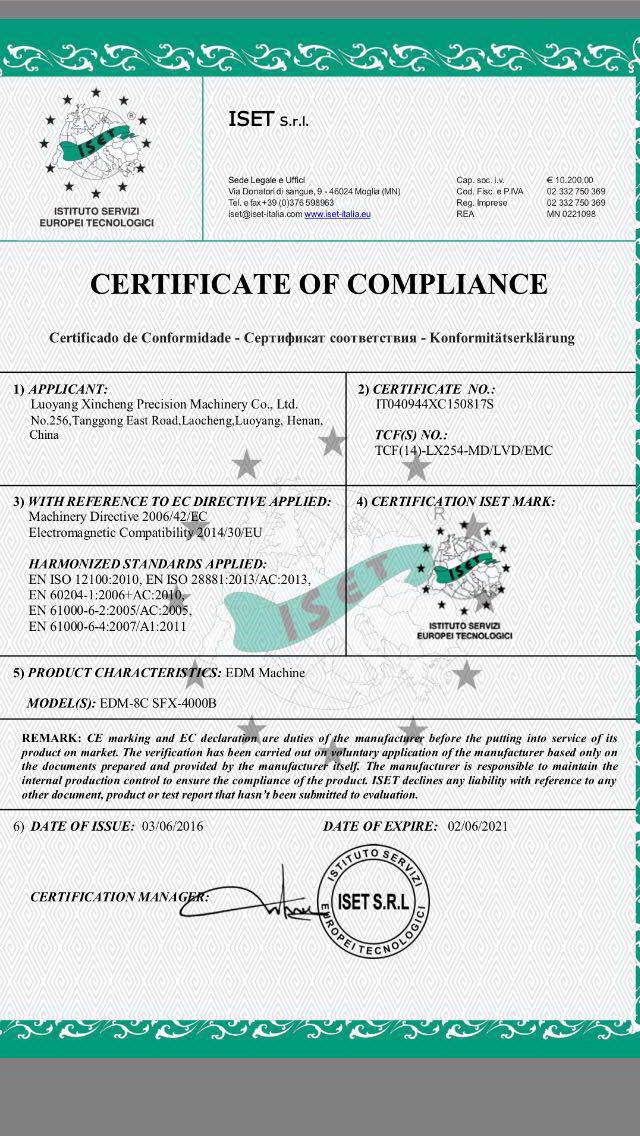

2. (Сертификат_соответствия.jpg, 265 Kb) [Скачать]

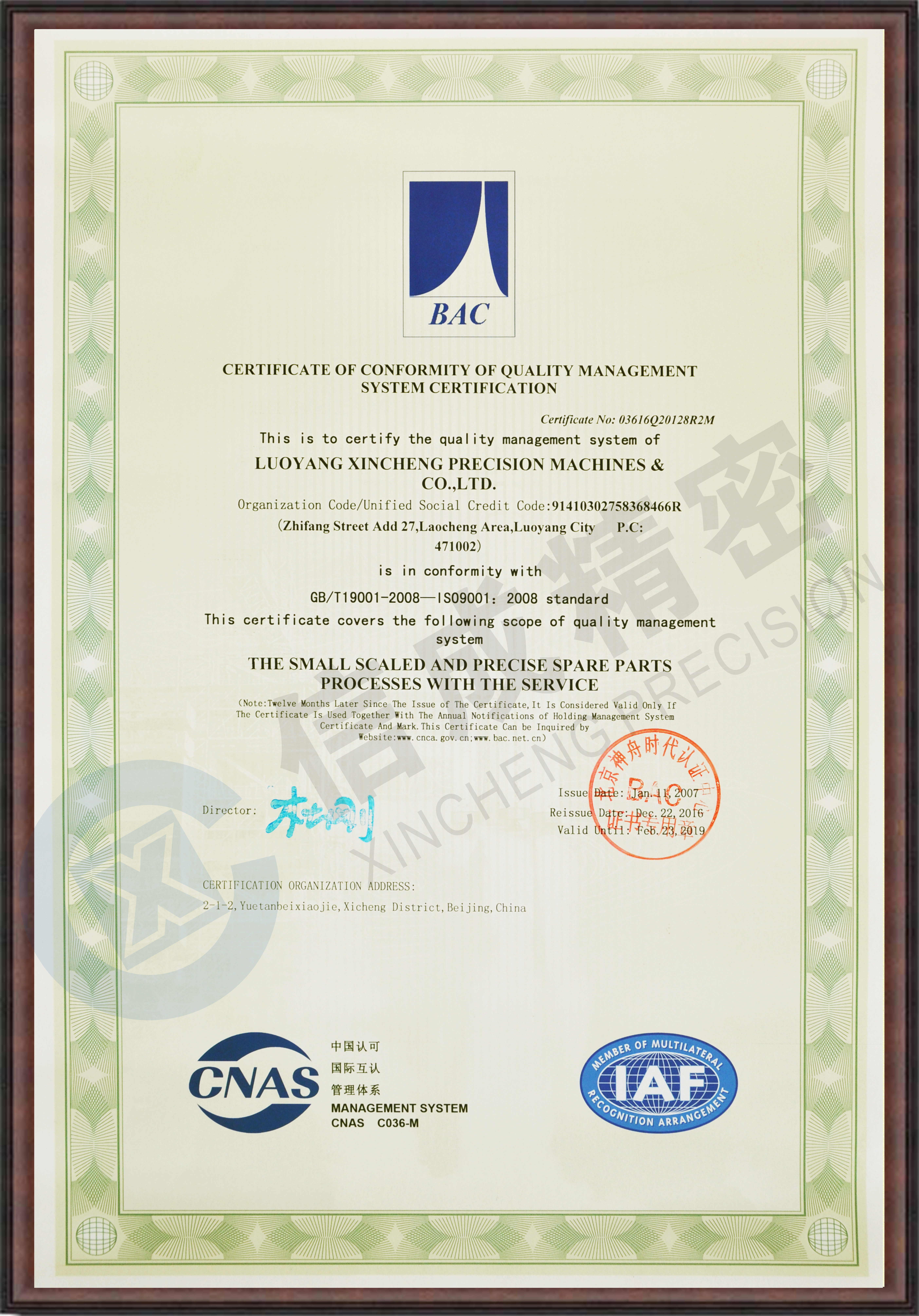

1. (Сертификат_соответствия_ISO9001.jpg, 5,805 Kb) [Скачать]

3. (Инструкция_по_эксплуатации_экстрактора_электроэрозионного_портативного_EDM-8C_cncmagazine.pdf, 1,208 Kb) [Скачать]
