Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)

Код товара:  35895
Производитель: Intool
Написать отзыв
Скачать PDF
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Есть комплект
Новинка
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
2 шт на складе
167 580 ₽ с НДС (за 1 шт.)
+ 1676 баллов
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

Выгодные комплекты

Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
Код:  35895
Резьбонарезной пневматический манипулятор PNEU-M24R (М6-М24)
В наличии
167 580 ₽
+
Фланец переходной для манипулятора ФПМ 36-48
Код:  37150
В наличии
Код:  37150
Фланец переходной для манипулятора ФПМ 36-48
О товаре
В наличии
4 569 ₽ 4 810 ₽
-5%
+
Стол-тумба для резьбонарезного манипулятора 500х800 мм
Код:  20575
В наличии
Код:  20575
Стол-тумба для резьбонарезного манипулятора 500х800 мм
О товаре
В наличии
52 830 ₽ 54 464 ₽
-3%
+
DP-TC820 Устройство для позиционирования для манипуляторов
Код:  29701
В наличии
Код:  29701
DP-TC820 Устройство для позиционирования для манипуляторов
О товаре
В наличии
7 228 ₽ 7 608 ₽
-5%
=
Выгода 2 254 ₽
Цена комплекта со скидкой
232 207 ₽ 234 461 ₽

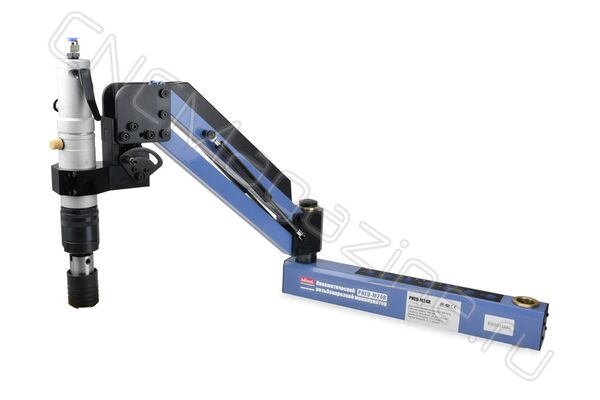

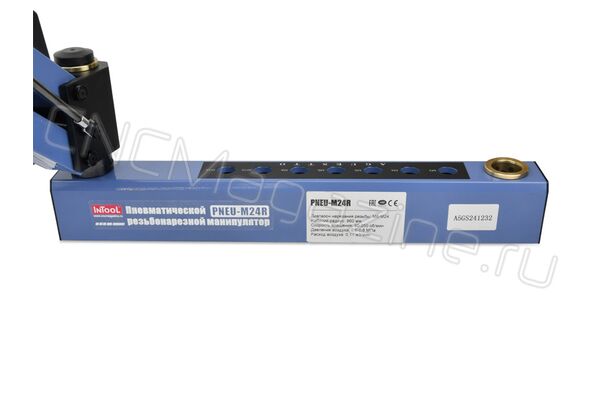

Резьбонарезной пневматический манипулятор PNEU-M24R для метчиков. Рабочий радиус 860 мм, скорость вращения 90-250 об/мин. Патрон TC820. Функция подъема рабочей головки: есть. Атмосферное давление: 0.6-0.8 МПа. Расход воздуха: 0.11 м3/мин. Вес 25 кг.

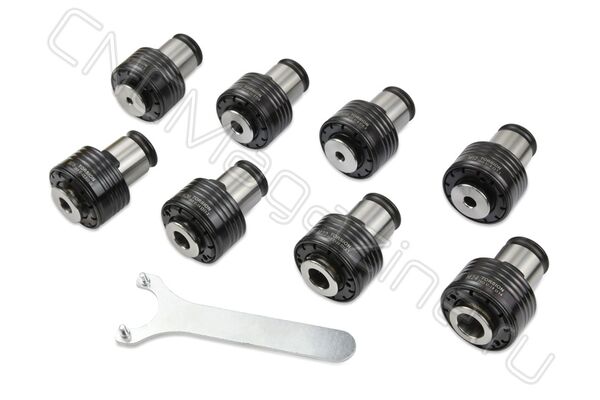

Диапазон нарезаемой резьбы М6-М24. Комплект цанг ISO TC820: M6-8 6.3x5; M10 8x6.3; M12 9x7.1; M14 11.2x9; M16 12.5x10; M18-20 14x11.2; M22 16x12.5; М24 18x14.

Манипулятор PNEU-M24R - компактный и легкий в управлении, с универсальной головкой, довольно точно ориентирует инструмент к поверхности детали (или к оси отверстия). Станок может быть установлен на любое рабочее место (на стол, верстак, и т.д.).

Особенности резьбонарезного манипулятора PNEU-M24R (М6–24)​:

  • Прибор для быстрого, качественного и удобного нарезания резьбы от М6 до М24.
  • Резьбонарезная головка с меняющимся углом наклона позволяет нарезать как правую, так и левую резьбу не только в вертикальной или горизонтальной плоскостях, но и под любым необходимым углом.
  • Может нарезать резьбу в больших заготовках.
  • Подходит для обработки как сквозных, так и глухих отверстий в заготовках.
  • Ручной режим работы позволяет быстро, точно и эффективно нарезать резьбу в любой заготовке.
  • Защита от поломки метчика может быть достигнута путем регулировки давления воздуха и крутящего момента патрона.


Основные преимущества резьбонарезных манипуляторов PNEU-M24R:

  • Сокращение станко-часа технологического оборудования, за счет перевода нарезания резьб со станков на резьбонарезные манипуляторы.
  • Существенное сокращение поломок метчиков, возможность работы под определенным углом.
  • Нарезание резьбы в широком диапазоне на одной модели манипулятора.
  • Высокое качество нарезания резьб.

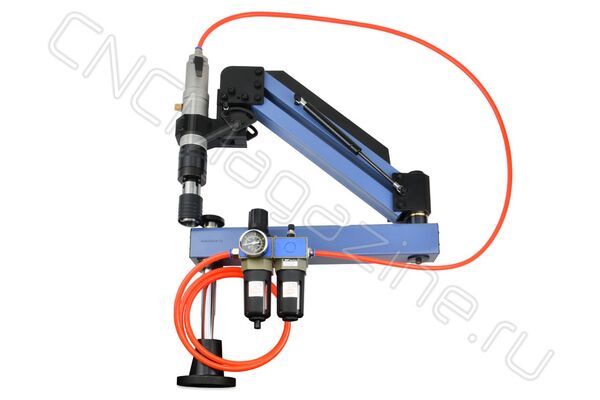

Базовая комплектация резьбонарезного манипулятора:

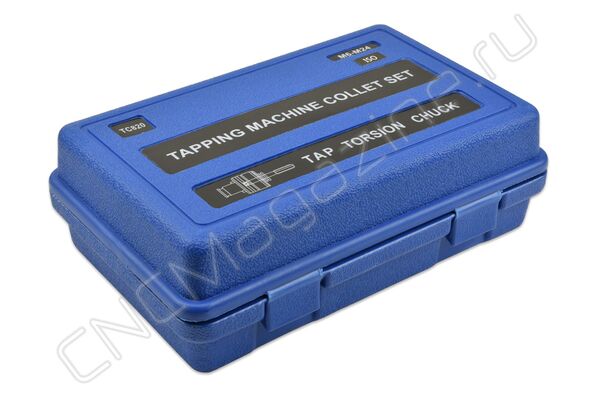

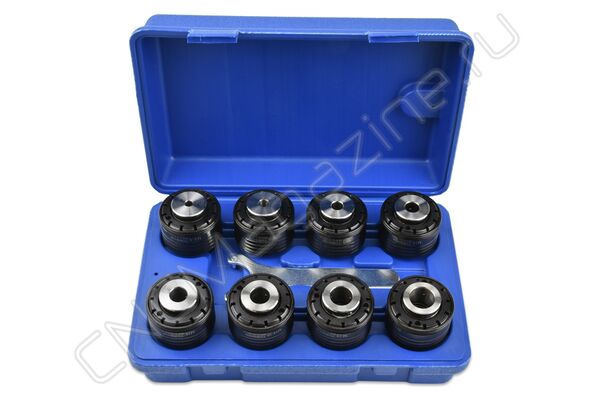

  • Набор цанг.
  • Пневмодвигатель.

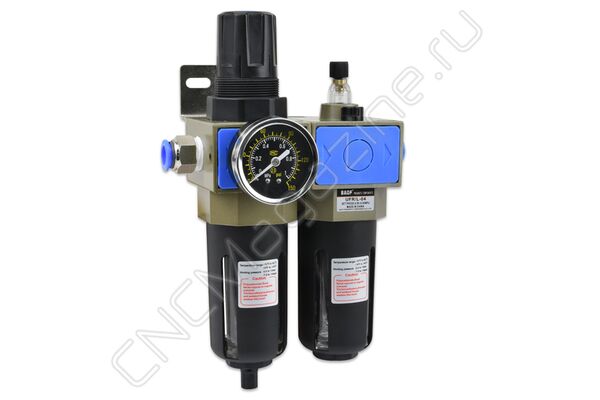

  • Система подготовки воздуха.

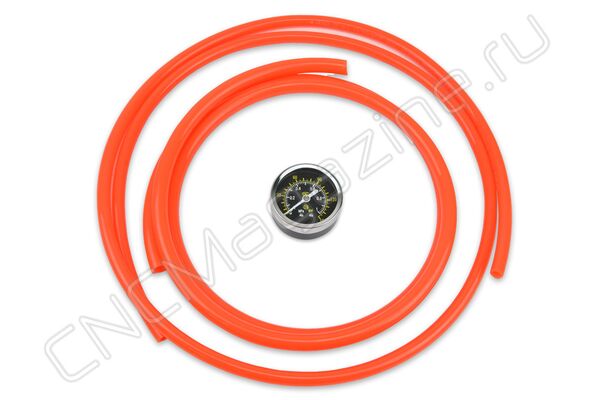

  • Шланг для подачи воздуха.
  • Стойка.

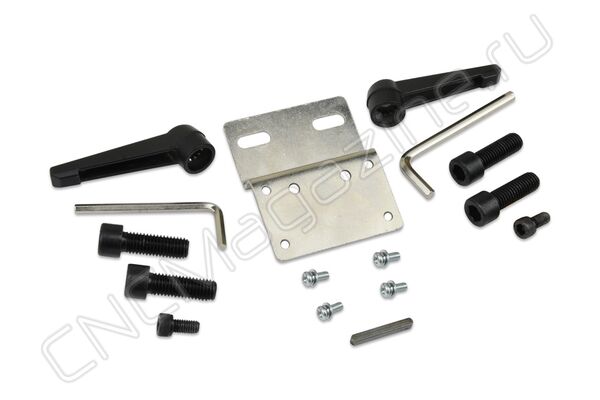

  • Крепежный комплект.

Инструкция по установке прибора:

►Первый шаг: установите опору основания. Совместите опору основания с отверстиями для винтов на верстаке и установите четыре винта M10. Если на верстаке нет подходящих отверстий, вам необходимо самостоятельно сделать четыре монтажных отверстия на рабочем столе. Размеры отверстий показаны выше. «Схема монтажных отверстий».

►Второй шаг: Закрепите крепление основания и установочные гайки в нужном положении.

►Третий шаг: Наденьте крепление блока управления на стержень базового крепления.

►Четвертый шаг: Затяните фиксатор штока.

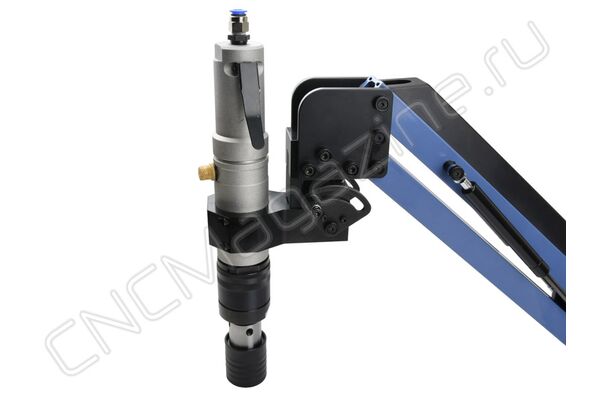

►Пятый шаг: Установите пневмодвигатель.

►Шестой шаг: Установите фильтры.



Технические характеристики:

Бренд:
Головка :
Универсальная
Защита от поломки метчика:
есть
Подача воздуха и СОЖ :
нет
Режим нарезания резьбы:
  • Ручной
Серия:
Тип нарезаемой резьбы:
  • Левая
  • Правая
Тип привода:
Тип шпинделя:
Поворотный
Функция подъема рабочей головки:
есть
Диапазон нарезаемой резьбы:
М6-М24
Патрон:
Рабочий радиус:
Скорость вращения:
Вес:
25.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

ISO-TC820 M6 6.3x5.0 Быстросменная резьбонарезная цанга с обгонной муфтой
ISO-TC820 M6 6.3x5.0 Быстросменная резьбонарезная цанга с обгонной муфтой
В наличии
4 342 ₽
TC820-ф20 Втулка-патрон для плашек M3-M6
TC820-ф20 Втулка-патрон для плашек M3-M6
В наличии
3 631 ₽
DP-TC820 Устройство для позиционирования для манипуляторов
DP-TC820 Устройство для позиционирования для манипуляторов
В наличии
7 608 ₽
Посмотреть все

Россия — родина бренда

Китай — страна производства

Документы

Инструкция (35895_Резьбонарезной_пневматический_манипулятор_PNEU-M24R__М6-М24_.pdf, 2,306 Kb) Скачать
