Станок заточной универсальный AR-U3 для резцов, фрез и сверл

Код товара:  22514
Производитель: AR
Написать отзыв
Скачать PDF
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
Станок заточной универсальный AR-U3 для резцов, фрез и сверл
5 шт на складе
106 134 ₽ с НДС (за 1 шт.)
+ 1061 балл
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Станок для заточки инструмента. Сверла, фрезы, гравировальные резцы (d 4-12 мм), токарные резцы (до 20х16). Угол заточки 0-180°; угол заточки задней поверхности 0-45°; передней поверхности − 0-25°.

Универсальный заточной станок AR-U3 для металлорежущего инструмента.
Предназначен для заточки инструмента из быстрорежущей стали (HSS) и твердого сплава: спиральных сверл, цилиндрических и сферических фрез, токарных резцов по металлу с напайными пластинами; для изготовления и заточки гравировальных фрез.

Конструкция состоит из абразивного устройства, элемента, зажимающего инструмент под углом и подающего на заточку. Комплектуется зажимным суппортом или патроном.
Принцип работы заключается в фиксации инструмента, настройке глубины проникновения, образовании вращающих движений при контакте абразивного круга с рабочей поверхностью сверла, фрезы, резца.

Особенности универсального заточного станка AR-U3:

  • На станке можно выполнить заточку фрез различной формы (концевые, радиусные, с обратным углом наклона) как по торцу, так и по спирали (ленточке).
    Количество перьев фрезы (зубьев) 1-4.

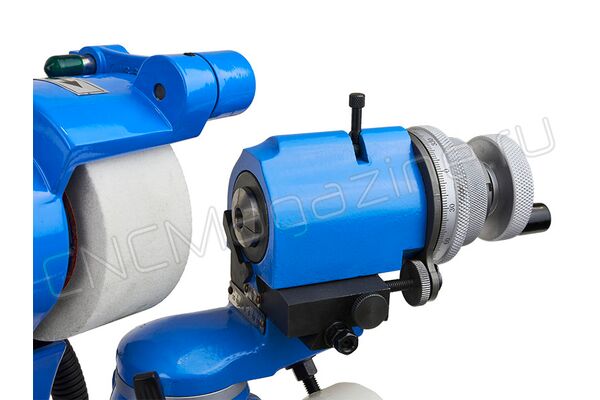

  • Станок оснащен универсальной делительной головкой с лимбом, которая обеспечивает 24 положения фиксации угла. Также возможно свободное вращение на 360° или 180°.
  • Свободное вращение на 360 градусов подходит для заточки инструмента по окружности. Вращение на 180 градусов подходит для обработки перьевых фрез и т.п.
  • Укомплектован алмазной и корундовой чашкой для заточки.
  • Отличное соотношение цена-качество. Данная модель заточного станка незаменима на производствах, где используется широкая номенклатура инструмента небольшого типоразмера.
  • Оборудование также находит применение в составе гравировально-фрезерных машин, специализирующихся на изготовлении пресс-форм.

Комплектация универсального заточного станка AR-U3:

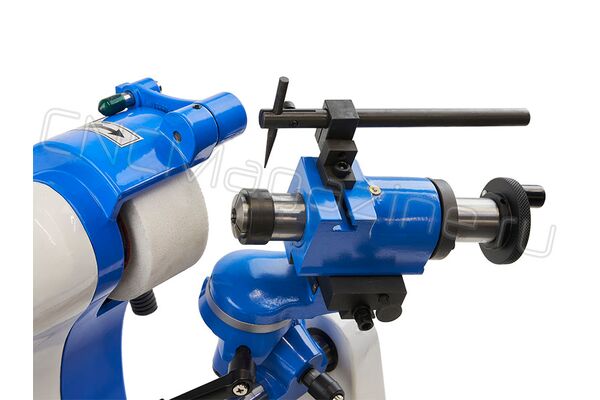

  • приспособление для заточки фрез по ленточке;

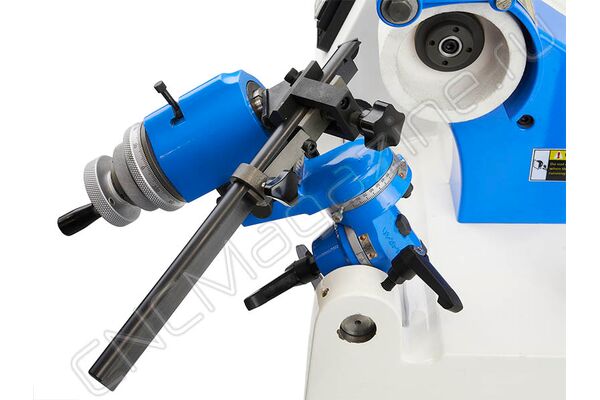

  • приспособление для заточки спиральных сверл до 12 мм;

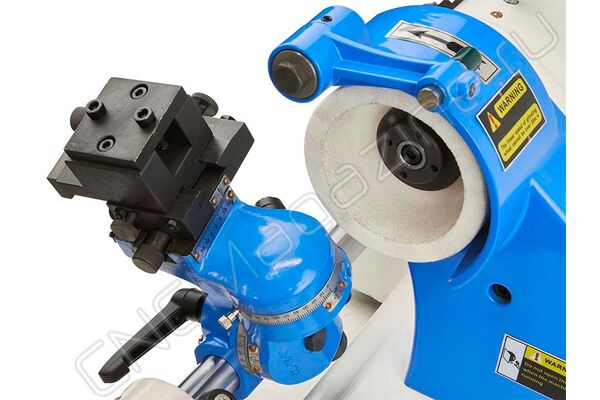

  • приспособление для токарных резцов с сечением до 20х16 мм;
  • цанги R8 − 5шт. (d 4, 6, 8, 10, 12);
  • алмаз для правки заточного круга;
  • алмазный круг для твердосплавного инструмента;
  • корундовая заточная чашка для инструмента из HSS;
  • запасной приводной ремень;

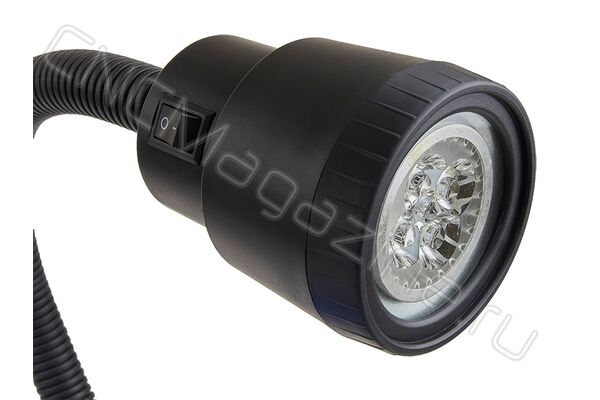

  • рабочая лампа;
  • ручной инструмент для настройки и регулировки станка.

Опционально: комплект цанг d 3, 1/8, 5, 7, 9, 14, 16, 18 мм. Дополнительные цанги расширяют возможности станка.

Простой в эксплуатации станок позволит быстро и с высокой точностью восстановить режущие кромки и геометрию изношенных резцов и пластин. Компактные размеры и малый вес позволяют использовать его стационарно на небольшой рабочей площади.

Технические характеристики:

Бренд:
Высота рабочей зоны:
60 мм
Диаметр затачиваемого инструмента:
4-12 мм
Диаметр сверл:
4-12 мм
Диаметр фрез:
4-12 мм
Диск в стандартной комплектации:
Заточка инструмента:
Количество зубьев фрезы:
Обороты:
Питание:
Поперечное перемещение стола (Ось Y):
18 мм
Продольное перемещение стола (Ось X):
140 мм
Размер заточных кругов:
100x20x50 мм
Тип:
Функции заточки:
  • Задний угол
  • Задняя поверхность
  • Передняя поверхность
Цанги:
  • R8
Габариты (ДхШхВ):
530х440х420 мм
Вес:
56.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Товар доставляется в обрешетке

К этому товару подходят:

Диск BW1 из оксида алюминия и карбида кремния для заточки твердосплавного инструмента (U3)
Диск BW1 из оксида алюминия и карбида кремния для заточки твердосплавного инструмента (U3)
В наличии
1 609 ₽
U3 комплект цанг: 3, 1/8, 5, 7, 9, 14, 16, 18
U3 комплект цанг: 3, 1/8, 5, 7, 9, 14, 16, 18
В наличии
9 975 ₽
U3 приспособление для заточки спиральных сверел
U3 приспособление для заточки спиральных сверел
В наличии
7 608 ₽

Китай — родина бренда

Китай — страна производства

Документы

Паспорт (22514-AR-U3.pdf, 714 Kb) Скачать
