Обзор нутромеров: основные виды, как настроить и делать измерения

Во многих деталях и механизмах есть отверстия и полости, и для их измерения необходимы специализированные инструменты ― нутромеры. Первые нутромеры появились в Германии в 16-17 веках и изначально имели форму циркуля с ножками, изогнутыми внутрь под углом 180 градусов, и уступали как в точности, так и в удобстве, современным приборам.

Сегодня существует огромное многообразие нутромеров от мировых производителей, предлагающих различные исполнения, классы точности и диапазоны измерений. Каждый специалист сможет выбрать нутромер, наиболее соответствующий его задачам.

В этой статье мы расскажем про основные виды нутромеров, и разберемся как ими пользоваться, как настроить, и на что обратить внимание при выборе.

|Что касается нашего магазина, то на его «онлайн-полке» можно найти нутромеры для измерений от 2 мм до 500 мм!

Содержание:

1. Область применения и назначение нутромеров

2. Микрометрические нутромеры

3. Индикаторные нутромеры

4. Электронные нутромеры

5. Обзор нутромеров нашего интернет-магазина

Область применения и назначение нутромеров

Нутромер — измерительный прибор для определения внутренних линейных размеров диаметров отверстий, пазов и других поверхностей деталей, по методу относительного и абсолютного измерения.

Нутромеры применяются специалистами из различных отраслей, где необходима высокая степень точности. Например, активно используются в сфере металлообработки для измерения фрезерованных пазов и просверленных отверстий, особенно эффективны в процессе ручной обработки заготовок, когда бывает трудно сопоставить фактические параметры с необходимыми. Также широко применяется в машиностроении, автомастерских, в слесарном деле, в строительстве и т.д.

Микрометрические нутромеры

Используются для измерения абсолютных значений. Их конструкция схожа с микрометром и представляет собой микрометрическую головку (в свою очередь состоит из стебля, находящегося внутри микровинта, барабана и фиксатора), измерительный наконечник и удлинительные стержни.

• Как настроить

Перед началом измерений нутромер необходимо установить на «0» при помощи установочной меры:

1. Сначала соединяют головку с наконечником и прикладывают инструмент к установочной мере;
2. Далее вращают барабан до тех пор, пока наконечники не соприкоснутся с установочными мерами;
3. Закручивают фиксирующий винт и извлекают инструмент.

Стоит отметить, что в некоторых случаях калибровка не требуется, так как прибор изначально установлен на ноль.

• Как правильно проводить измерения

Сначала нужно установить на нутромере примерный размер измеряемого отверстия (предварительно прикинув его линейкой или другим прибором), затем вставить микрометр в отверстие вертикально и расположить наконечник таким образом, чтобы он был перпендикулярен к продольной оси.

Затем вращают барабан, до тех пор, пока наконечники не соприкоснуться со стенками измеряемого отверстия. Далее закручивают фиксатор и вынимают прибор. Готово, можно смотреть результат!

Микрометрический нутромер (НМ) прост в использовании благодаря своей конструкции, им удобно проводить измерения в труднодоступных местах, где не получится использовать другие измерительные инструменты.

Индикаторные нутромеры

Индикаторный нутромер (НИ) – фиксирует разницу, на которую реальный размер отличается от идеального (эталона), если она есть. Идеально подходит для измерения износа деталей.

По своей конструкции похож на микрометрический, главным отличием является индикатор часового типа, используемый для считывания результатов измерения.

• Как настроить

Перед началом измерений индикатор-нутромер необходимо установить на «0» при помощи установочного кольца или КМД (концевой меры длины).

Калибровка проводится в несколько этапов:

1. Выбирается подходящий сменный стержень из набора и устанавливается на штанге.
2. На микрометре выставляется размер, соответствующий размеру сменного стержня.
3. Для обеспечения неподвижности микрометр зажимают в тисках.
4. Нутромер вставляют в микрометр, и вращая индикатор, совмещают стрелку с значением «0».

• Как правильно проводить измерения

Измерения следует выполнять так, чтобы ось нутромера располагалась под прямым углом (90°) к измеряемой детали. Также важно наблюдать за движением стрелки: если стрелка отклоняется вправо − отверстие заготовки меньше, чем у эталонного образца, а если влево — больше. После этого необходимо снять показания с двух шкал — в миллиметрах и сотых миллиметра.

Важно: все работы с помощью нутромера рекомендуется проводить при температуре +20 °С. Отклонения на +-5 градусов недопустимы, поскольку влияют на предельную погрешность.

Посмотрите наш полезный видео-ролик о том, как пользоваться индикаторным нутромером:

Электронные нутромеры

Цифровые нутромеры − самые точные из всех вышеперечисленных приборов, используются для получения абсолютных значений диаметров отверстий. Конструкция прибора простая: измерительный наконечник, прикрепленный к цифровой головке.

• Как настроить

Электронные нутромеры отличаются множеством характеристик и дополнительных функций (кнопки установки ноля, переключение единиц измерения, вывод данных и т.п.). Информацию о настройке и правильном применении конкретного прибора каждый производитель пишет в инструкции по эксплуатации.

Этот прибор прост в использовании ― для работы не требуется специальная подготовка, но в то же время он отличается высокой точностью, можно замерять даже отверстия малого диаметра, без увеличения погрешности.

Обзор нутромеров интернет-магазина

Наш ассортимент постоянно расширяется, однако уже сегодня вы можете приобрести 12 серий нутромеров! Некоторые модели внесены в Реестр средств измерений РФ и на них можно заказать поверку.

• Индикаторные нутромеры (НИ) используются для измерения цилиндров. В нашем магазине вы найдете нутромеры с индикатором часового типа повышенной точности (ПТ), для малых отверстий и твердосплавными наконечниками с диапазоном измерения от 6- 10 мм до 50- 160 мм. В комплект входят сменные наконечники. Диапазон точности этой линейки от 0.007 мм до 0.018 мм, цена деления 0.01 мм и 0.001 мм.

• Индикаторные рычажные нутромеры (НИР)

Предназначены для измерения внутренних диаметров пазов, глухих и сквозных отверстий, канавок в труднодоступных местах. Принцип работы нутромера-скобы основан на методе сравнения и осуществляется при помощи двух измерительных щупов, они разводятся и сводятся рычагом, установленным на корпусе.

В продаже представлены модели, отличающиеся друг от друга диапазоном измерений (от 5-15 мм до 75-95 мм), и точностью (0,03 мм и 0,035 мм).

• Микрометрический нутромер для измерения внутренних канавок

Пример возможного измерения:

Этот узкоспециализированный инструмент используется для измерения ширины и глубины канавок и поясков в отверстиях и выточках. Состоит из стебля, внутри которого − микрометрическая головка с трещоткой, для точного и быстрого перемещения. Показания снимаются с двух шкал (стебля и нониуса) для наружных и внутренних измерений.

Представлена модель с механическим способом отсчета бренда INSIZE: цена деления 0,01 мм, диапазон измерений 0-25 мм.

• Микрометрический нутромер с боковыми губками

Нутромер-микрометр с боковыми губками идеально подходит для измерения в труднодоступных местах и отверстиях сложной формы, куда обычные линейки, рулетки и другие мерители не могут достать. Он похож на микрометр из-за бокового расположения измерительных губок: одна губка неподвижна и расположена рядом с микрометрическим винтом, а вторая губка, подвижная − на противоположном конце. Чаще всего им пользуются в сфере машиностроения, металлообработки, в ремонтных мастерских и т.д.

В наличии на нашем складе микрометрические нутромеры с твердосплавными измерительными наконечниками и с матовым хромовым покрытием стебля и барабана, исключающее блики. Диапазон измерений от 5-30 мм до 100-125 мм.

• Микрометрический нутромер с удлинительными стержнями

Микрометрический нутромер со сменными удлинителями удобен для измерения внутренних линейных диаметров деталей и их поверхности, особенно при измерении глубоких отверстий. В комплект входят сменные стержни различной длины, их можно навинчивать друг на друга для расширения увеличения глубины и диапазона измерений. Универсально и экономично!

Представлена серия микрометрических нутромеров с удлинительными стержнями с несколькими вариантами диапазона измерений: 50-500 мм, 50-1000 мм, 50-1500 мм, с твердосплавными наконечниками.

• Нутромер-кронциркуль со сменными штоками

Нутромер индикаторный рычажный используется для измерения внутреннего диаметра, диаметра дна кольцевой канавки и внутреннего диаметра ступени или отверстий заготовок.

У нас Вы можете приобрести нутромер-кронциркуль от производителя INSIZE.

Преимущества нутромера-кронциркуля INSIZE:

1. Встроенный индикатор часового типа.
2. Эргономичные выступы для сведения и отведения измерительных губок.
3. В комплекте 6 пар сменных наконечников (55-73 мм, 71-89 мм, 87-105 мм, 103-121 мм, 119-137 мм, 135-153 мм) для расширения диапазона измерения.

• Нутромер электронный рычажный

Применяется для измерения сквозных и глухих отверстий, внутренних канавок, пазов, выемок и других труднодоступных внутренних размеров. На данный момент в ассортименте представлена серия электронных рычажных нутромеров торговой марки InTool.

Преимущества электронного рычажного нутромера InTool с ЖК― дисплеем:

1. Поворотный циферблат ― для удобства использования под всеми углами поворачивается на ±170°.
2. Функция переключения между единицами измерения (мм/дюйм).
3. Абсолютная функция ― установка отсчета с нуля в любой точке диапазона для относительных измерений.
4. Удобный рычаг для сведения и отведения измерительных щупов.

Автоматическое переключение цифрового и аналогового дисплея на жидкокристаллическом дисплее.

Процесс измерения при помощи этого нутромера отличается простотой:

1. Нажатием на рычаг сжимают измерительные щупы.
2. Концы щупов опускают в измеряемое отверстие.
3. Медленно отпускают рычаг, пока губки не упрутся в стенки отверстия.
4. Готово, можно смотреть результат!

• Нутромер электронный индикаторный

Индикаторный электронный нутромер − для определения внутренних размеров изделий (расстояния между параллельными плоскостями, диаметров отверстий, пазов и т.п.). Измерения производятся относительным методом. Наши модели оснащены цифровым отсчетным устройством и кнопочным блоком. Сменные наконечники, входящие в комплект, позволяют расширять диапазон измерений.

Представлена широкая линейка индикаторных электронных нутромеров со стальными и керамическими наконечниками, повышенной точности, с выводом данным, а также наборы нутромеров.

• Микрометрический трехточечный нутромер (НМ и НМЦ)

Этот вид микрометрических нутромеров отличает конструкция: три сферических или линейных щупа, расположенные на рабочей части под углом 120°.

Используется для измерения абсолютным методом диаметра глухих и сквозных отверстий, внутреннего диаметра втулок и цилиндров. Самоцентрирование рабочей части позволяет значительно снизить погрешность.

В нашем интернет-магазине представлен широкий ассортимент различных трехточечных штихмасов:

• Электронные с диапазоном измерений от 6-8 мм до 175-200 мм, с выводом данных, с твердосплавными наконечниками, с степенью пыле- влагозащиты IP 54 и IP
• Механические с диапазоном измерений от 6-8 мм до 175-200 мм, и повышенной точности.
• Наборы нутромеров.

Нутромеры пистолетного типа ― интересный вид микрометрических трехточечных нутромеров, с их помощью легко измерить внутренний диаметр деталей и заготовок.

Особенности:

1. Самоцентрирующаяся измерительная головка имеет 3 боковых измерительных наконечника, расположенных под углом 120°
2. Показания всегда легко прочесть на электронном индикаторе.
3. Удобная конструкция.

Нутромеры пистолетного типа требуют меньше времени на выполнение измерений по сравнению с нутромерами других типов:

1. Перед измерением протрите поверхность нутромера и заготовки сухой чистой тканью.
2. Нажатием на «курок» сведите измерительные губки так, чтобы они были меньше диаметра, измеряемого отверстия.
3. Вставьте нутромер вертикально в измеряемое отверстие.
4. Отпустите «курок» и слегка встряхните нутромер, чтобы губки полностью соприкоснулись с стенками измеряемого отверстия.
5. Смотрите результат.

В наличии серия нутромеров пистолетного типа повышенной точности с диапазоном измерения от 6-8 мм до 87-100 мм.

Обратите внимание: для работы необходим электронный индикатор (приобретается отдельно).

• Трубчатый нутромер

Нутромер трубчатый микрометрический ― инструмент, который можно использовать в труднодоступных местах, применяется для определения внутренних линейных размеров методами абсолютного или относительного измерения.

Трубчатые нутромеры марки INSIZE комплектуются удлинителями разных размеров, для обеспечения измерений в заданном диапазоне.

Для глубоких отверстий, если необходимо определить наличие геометрической погрешности, например, цилиндров, к нутромеру можно присоединить рукоятку, и провести измерения в нескольких осевых и в нескольких радиальных сечениях.

Пример измерений:

Представлена линейка нутромеров с диапазоном измерения 20-50 мм, 50-200 мм и 200-500 мм.

• Микрометрический двухточечный нутромер

 Применяется для определения внутренних линейных размеров деталей и их поверхностей. Благодаря двум наконечникам можно производить измерения даже в самых труднодоступных местах.

Представлены микрометрические двухточечные нутромеры нескольких видов:

• Механические (повышенной точности, с твердосплавными наконечниками) с диапазоном измерений от 2-2.5 мм до 5- 6 мм.

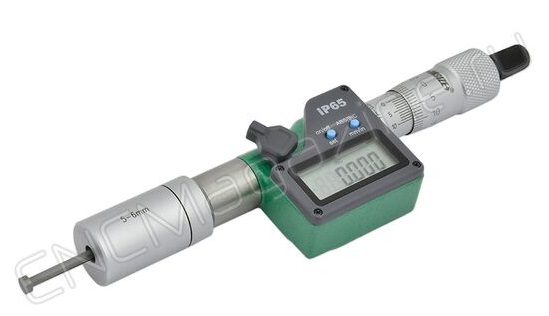

• Цифровые (с боковыми губками, повышенной точности, с твердосплавными наконечниками, пыле- влагозащищенные, с выводом данных) с диапазоном измерений от 3-4 мм до 50-75 мм.

Для правильной и быстрой настройки нутромеров нужны специальные приспособления и аксессуары, предлагаем вам ознакомиться с теми из них, которые можно найти у нас.

• Приспособление для настройки нутромеров

Используется для настройки двухточечных индикаторных нутромеров с помощью концевых мер длины методом сравнения. Подходит для нутромеров с наиболее распространенными диапазонами измерения от 18 до 400 мм.

Преимущества:

• Приспособление относительно компактное, не займет лишнее место.
• Можно использовать в вертикальном, и в горизонтальном положении.
• Несложное и понятное в процессе эксплуатации.
• Измерительные поверхности блоков выполнены из твердого сплава.

Обратите внимание: для работы необходимы концевые меры длины (в комплект не входят).

• Установочные кольца

Специальные кольца предназначены для установки и настройки на требуемый размер приборов для измерения диаметров отверстий, в частности нутромеров (внутренних, трехточечных внутренних, калибров отверстий).

Для настройки инструмента, измерительный наконечник необходимо ввести внутрь кольца так, чтобы он соприкасался с его стенками.

В наличии установочные кольца различных диаметров: от 13 до 175 мм.

При выборе нутромера важно учитывать не только его технические характеристики, но и задачи, которые он будет выполнять. В частности, обратите внимание на тот класс точности, который вам необходим для работы, а также на допустимые уровни погрешностей измерений.

Если вы правильно подберете инструмент и будете следовать правилам его эксплуатации, регулярно устанавливать «на ноль» (если нужно), нутромер будет служить вам долго и с высокой точностью.
Помните, что качественный инструмент – это не просто покупка, а вложение в точность и стабильность ваших результатов!
