Серия PNMU от YG-1: геометрия фрезерной пластины, сплавы и результаты испытаний
Серия фрезерных пластин PNMU от YG-1 представляет собой систему для торцового фрезерования, которая объединяет возможности многогранного фрезерования и высокопроизводительной черновой обработки.
Ассортимент пластин PNMU в нашем интернет-магазине расширен новыми позициями. Теперь в каталоге представлены дополнительные типоразмеры и сплавы для решения широкого спектра производственных задач.
В этом обзоре рассмотрим особенности геометрии инструмента, сплавы и конкретные результаты испытаний на производстве. Как показали себя пластины в сравнении с конкурентами?
|В конце статьи вы найдете товары из этого обзора (весь ассортимент пластин для фрез от YG-1 можно посмотреть по ссылке).
Отличия, особенности и преимущества пластин PNMU

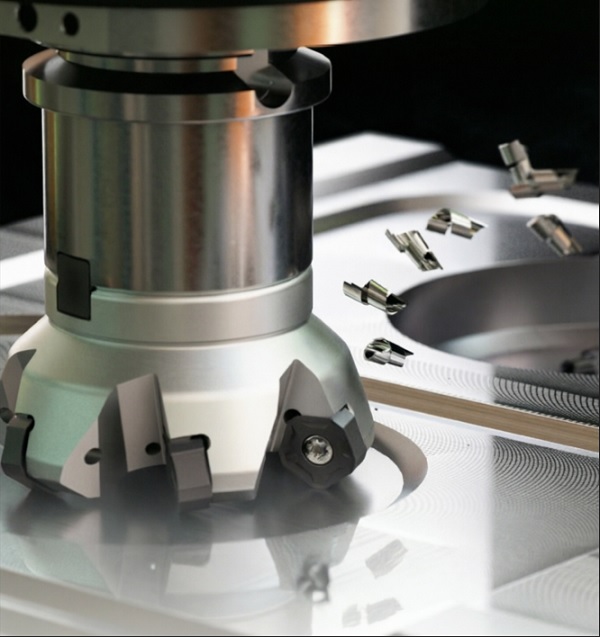

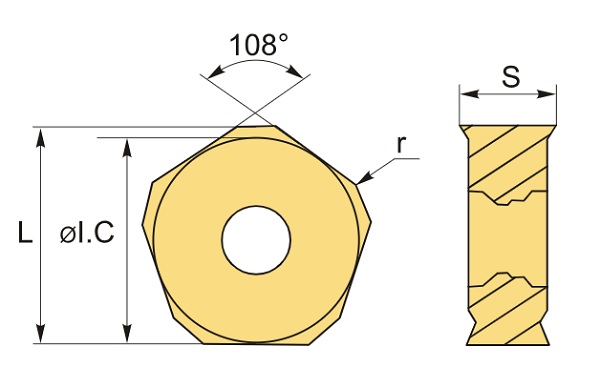

PNMU12 – это инновационная система для торцевого фрезерования с уникальной геометрией!
- Угол вхождения 36 градусов.
В отличие от классических высокоподачных пластин с углом 10 градусов, серия PNMU12 позволяет работать с большей глубиной резания. Угол 36 градусов обеспечивает эффект утончения стружки. За счет этого можно увеличить подачу на зуб, не перегружая режущую кромку и не снижая стойкость инструмента.
- Изогнутая режущая кромка и геометрия Wiper.
Такая форма снижает силы резания и улучшает шероховатость поверхности даже при высоких подачах.
- 10 режущих кромок.
Стандартные негативные пластины для тяжелых режимов обычно имеют 8 кромок. Наличие 10 кромок снижает стоимость обработки одной детали и увеличивает общий ресурс пластины.
Сплавы и их применение
В ассортименте интернет-магазина CNCMagazine доступны сменные пластины PNMU в четырех сплавах для различных групп обрабатываемых материалов.
- YG613
Первый выбор для фрезерования нержавеющей стали. Возможное применение: сталь, жаропрочные сплавы.
Износостойкое PVD покрытие TiAlN.
Отличная производительность пластин.
Группа обрабатываемых материалов по ISO: P25-P35, M30-M40, S30.
- YG713
Сплав общего назначения для обработки стали.
Многослойное покрытие TiAlN обеспечивает высокую стойкость к кратерному износу и износу по задней поверхности.
Мелкозернистый твердый сплав и сбалансированная структура.
Группа обрабатываемых материалов по ISO: P15-P25.
- YG602
Универсальный сплав для стандартной фрезерной обработки стали, нержавеющей стали, чугуна и жаропрочных сплавов.
Сверхпрочное эксклюзивное покрытие PVD TiAlN придает фрезерным пластинам оптимальную термостойкость и прочность.
Мелкозернистая твердосплавная основа, созданная специально для жестких условий фрезерной обработки.
Группа обрабатываемых материалов по ISO: P20-P35, M20-M40, K20-K40, S15-S25.
- YG501G
Лучший выбор для фрезерования чугуна.
Группа обрабатываемых материалов по ISO: K05-K25.

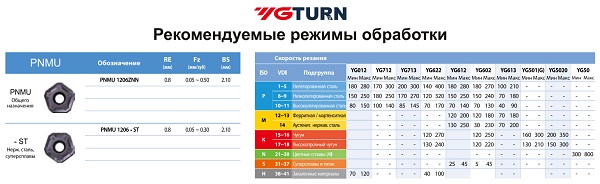

Рекомендуемые режимы резания
Обратите внимание, что режимы обработки носят рекомендательный характер и зависят от жесткости технологической системы.
Также рекомендуем посмотреть наш видео-ролик с испытанием насадных фрез YG-1 серии F90 и F36 с пластинами PNMU и TPKT:
Примеры испытаний пластин

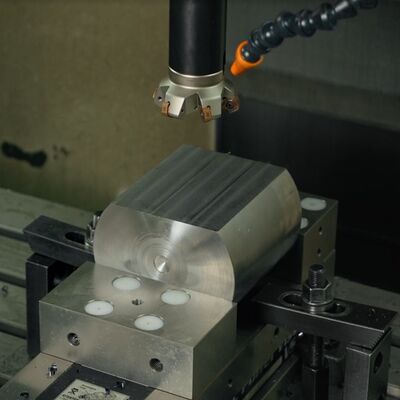

Пластины YG-1 сравнивались с инструментом ведущих мировых производителей в идентичных условиях обработки.

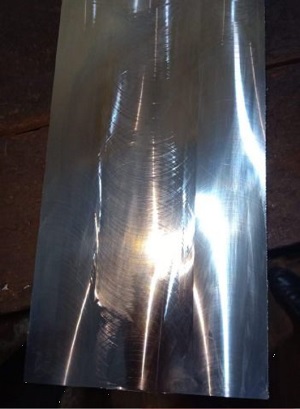

1. Фрезерование легированной стали JIS SCM440 (DIN 42CrMo4)
| Параметр | PNMU12 (YG-1) | Конкурент I |
| Пластина | PNMU 1206-ZNN | H490 ANKX |
| Сплав | YG712 | IC830 |
| Скорость резания (Vc) | 200 м/мин | 200 м/мин |
| Подача (Vf) | 1250 мм/мин | 800 мм/мин |
| Глубина резания (Ap) | 1 мм | 1 мм |
| Съем металла (Q) | 100 см³/мин | 64 см³/мин |
| Стойкость | 188 деталей | 166 деталей |
Результат: Производительность выше на 56% при большей стойкости инструмента.

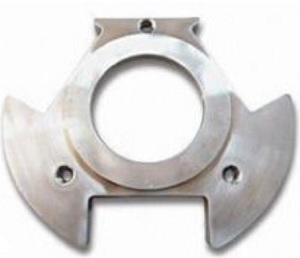

2. Торцовое фрезерование легированной стали
| Параметр | PNMU12 (YG-1) | Конкурент W |
| Пластина | PNMU 1206-ZNN | SNGU 120508-M |
| Сплав | YG712 | DC9800 |
| Скорость резания (Vc) | 380 м/мин | 380 м/мин |
| Подача (Vf) | 847 мм/мин | 774 мм/мин |
| Глубина резания (Ap) | 2.5 мм | 2.5 мм |
| Съем металла (Q) | 211 см³/мин | 193 см³/мин |
| Стойкость | 72 детали | 60 деталей |
Результат: Производительность выше на 20%, стойкость на 20% больше.

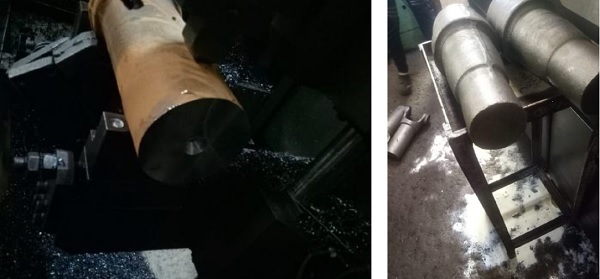

3. Фрезерование кованой стали
| Параметр | PNMU12 (YG-1) | Конкурент W |
| Пластина | PNMU 1206-ZNN | SDMT 1204 PDR-MH |
| Сплав | YG712 | PA120 |
| Скорость резания (Vc) | 226 м/мин | 226 м/мин |
| Подача (Vf) | 1079 мм/мин | 216 мм/мин |
| Глубина резания (Ap) | 2 мм | 1.5 мм |
| Съем металла (Q) | 215 см³/мин | 26 см³/мин |
| Стойкость | 20 деталей | 15 деталей |
Результат: Производительность выше на 827%. Стойкость на 33% больше.
Серия PNMU демонстрирует высокие результаты в производственных условиях. Уникальная геометрия с углом 36 градусов и 10-ю режущими кромками обеспечивает высокую производительность и экономическую выгоду.
Корпуса торцевых фрез YG-1, совместимые с пластинами PNMU, представлены во вкладке «Подходящие товары».
Нужна помощь с подбором пластин или режимов резания? Технические специалисты CNCMagazine готовы ответить на ваши вопросы.
