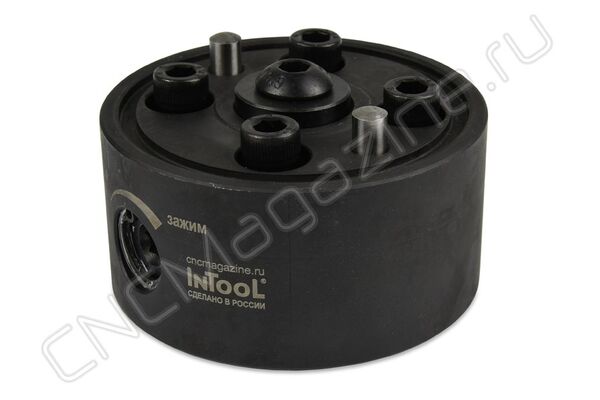

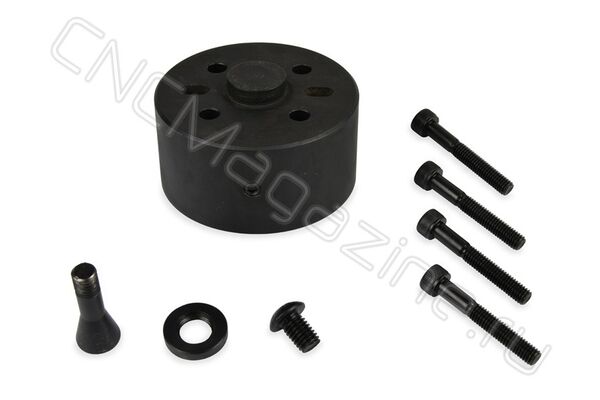

База для цанг ЦС фрезерная предназначена для закрепления цанги типа ЦС в рабочем пространстве фрезерного станка, при помощи базы ЦСБТ можно закрепить базу ЦСБФ в токарном патроне 4-й оси фрезерного станка для дальнейшей обработки детали вращения, также базу ЦСБФ можно закрепить при помощи базы ЦСБТ и фланца ЦСФУ непосредственно на столе фрезерного стола.
Материал сталь 40Х, закалена.

Цанговая станочная система предназначена для фиксации деталей в рабочем пространстве фрезерного или токарного станка при помощи цанги разжимного или зажимного типа.

Данная система позволяет зажимать не только детали вращения, но и детали сложной формы, которым предстоит дальнейшая обработка.

• Для зажима детали в цанговую систему, необходимо обработать цангу под соответствующий контур заготовки, с припуском 0,1-0,15 мм на сторону (для разжимной цанги припуск отрицательный (в минус), для зажимной цанги припуск положительный (в плюс)).
• Для этого нужно: для разжимной цанги, затянуть натяжной винт, чтобы базовый диаметр разжимной цанги увеличился на 0,2-0,3 мм; для зажимной цанги ослабить натяжной винт, установить фиксирующее кольцо, предотвращающее сжатие цанги в процессе обработки и затянуть натяжной винт.
• Обработать разжимной или зажимной контур на необходимую глубину, но не более указанной на корпусе цанги (проточка). Ослабить натяжной винт и извлечь распорное кольцо.

Контур обработанной цанги, должен быть меньше контура зажимаемой заготовки в диапазоне 0,1-0,15 мм на сторону, что обеспечивает свободное извлечение обрабатываемой заготовки после обработки. Рабочий ход каждого сектора цанги 0,15 мм.

Внимание!
Фрезерную обработку зажатой в цанге детали вести с настройками токарного станка не превышающими следующие параметры:

• Подача F_z - 0,05 мм/об (не более).
• Глубина резания A_p - 0,7 мм (не более).
• Скорость резания – V_c - 90 м/мин.
• Ширина фрезерования a_e – 1D (не более).

Обработка цанг на фрезерном станке:
1. Установить токарно-фрезерную базу ЦСБТ или фрезерную базу ЦСБФ с разжимной или зажимной цангой в патрон 4-й оси или на непосредственно на стол фрезерного станка при помощи фланца ЦСФУ, базу ЦСБТ устанавливать до упора в кулачки и зажать патрон, фланец ЦСФУ закрепить на столе фрезерного стола при помощи прижимов. Выставить и проконтролировать биение токарно-фрезерной базы ЦСБТ при помощи индикатора или центроискателя.

2.3. Произвести зажим: для разжимной цанги с положительным припуском в диапазоне 0,2-0,3 мм от базового диаметра цанги; для зажимной цанги, перед зажатием, во внутреннюю проточку необходимо установить зажимное фиксирующее кольцо, для предотвращения повреждения цанги.

4.5. Произвести токарную обработку рабочей поверхности цанги, на ширину обработки, до индикаторного пояска, диаметральным размером, для разжимной цанги: равным номинальному зажимному контуру закрепляемой обрабатываемой детали; для зажимной цанги: равным номинальному размеру контура зажимаемой детали плюс припуск 0,1-0,15 мм на сторону. После обработки ослабить натяжной винт и извлечь зажимное фиксирующее кольцо из зажимной цанги.

Собственное производство! Сделано в России.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
