E4-30xER25 держатель инструмента VDI BRIGHT-TOOLS
38754
Производитель:
Bright-tools
Новинка
Подходящие товары
Подборка для этого товара

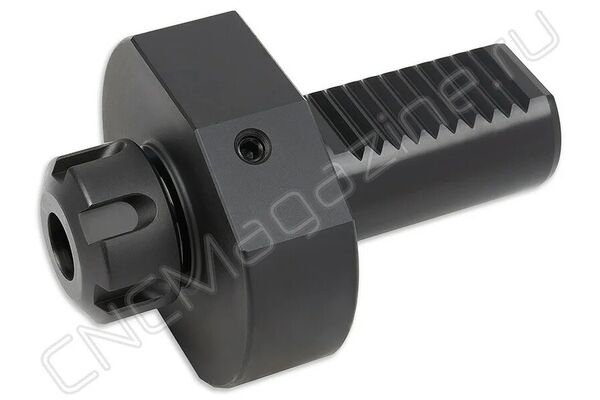

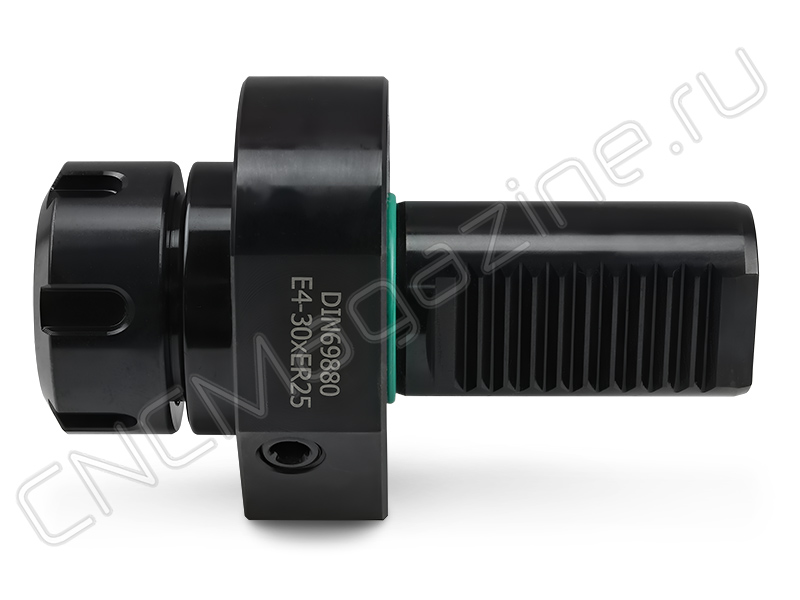

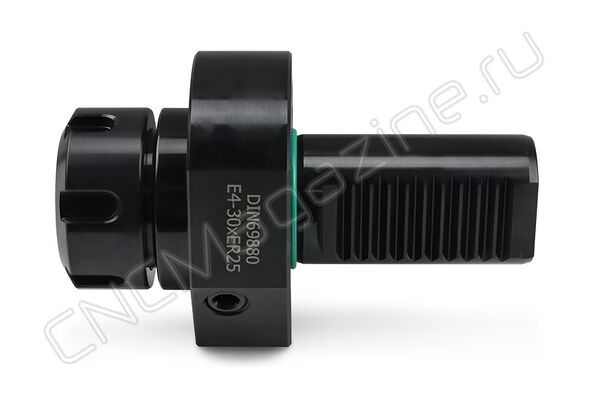

Держатель VDI тип E4, цанговый патрон для закрепления цанг ER25 по стандарту DIN 6499. Размер хвостовика оправки VDI30. СОЖ подводится внутри через цангу.

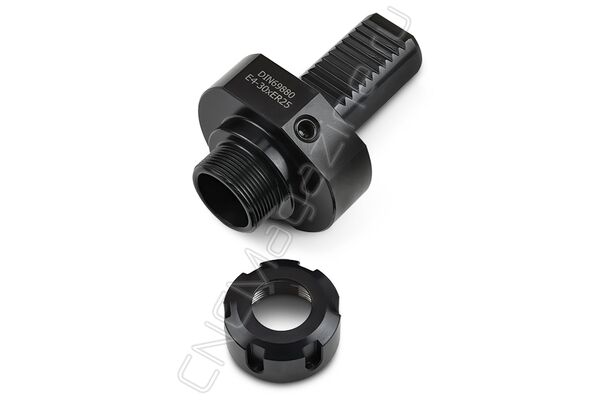

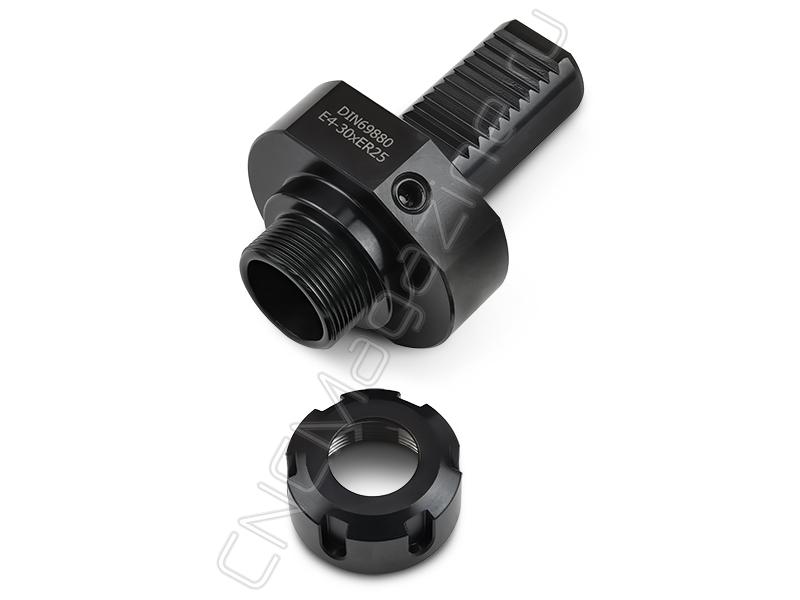

Гайка входит в комплектацию, цанги типа ER и ключ приобретаются отдельно.
Вспомогательный цанговый блок стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
Бренд:
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- - мм
b2:
- - мм
b3:
- - мм
d1:
d2:
- 42 мм
d3:
- 68 мм
d4:
- 2-16 мм
h1:
h5:
- - мм
h6:
- - мм
l1:
- 57 мм
l2:
22 мм
l3:
- - мм
Вид цанги:
Серия держателя:
Вес:
0.952 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
