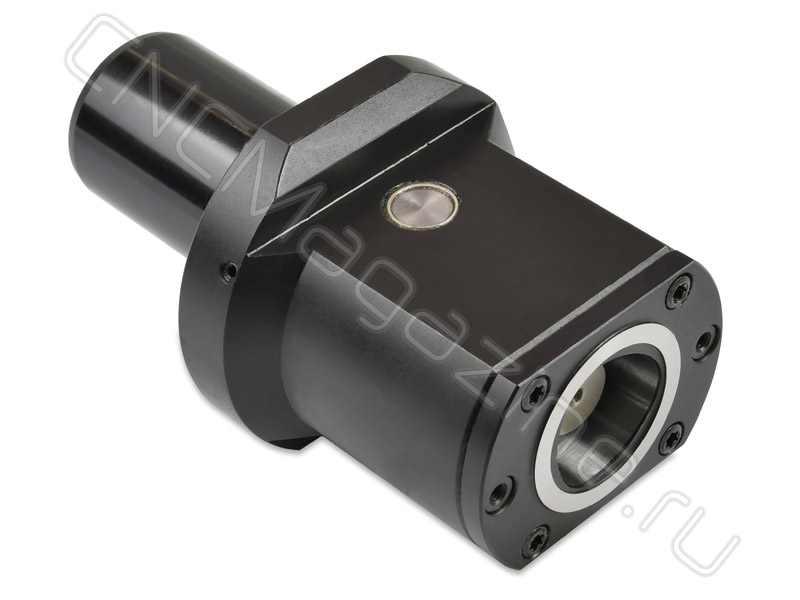

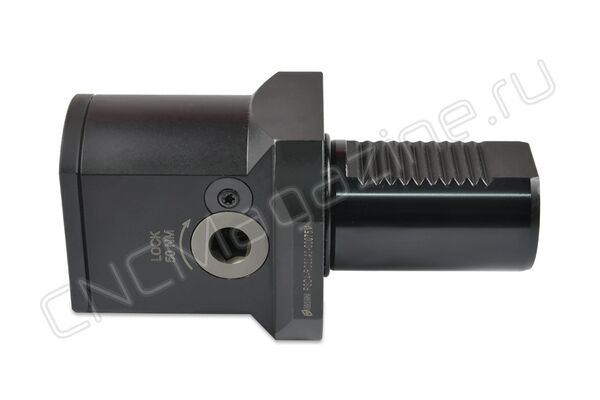

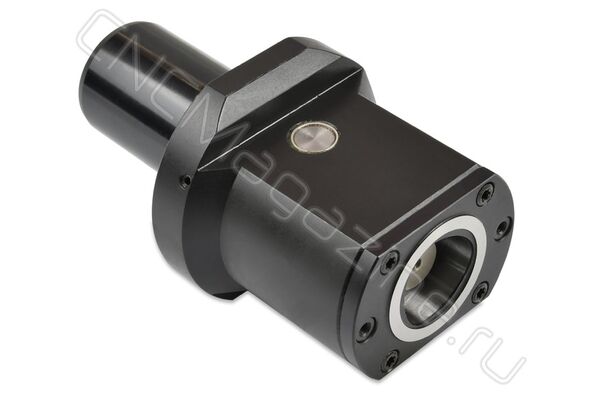

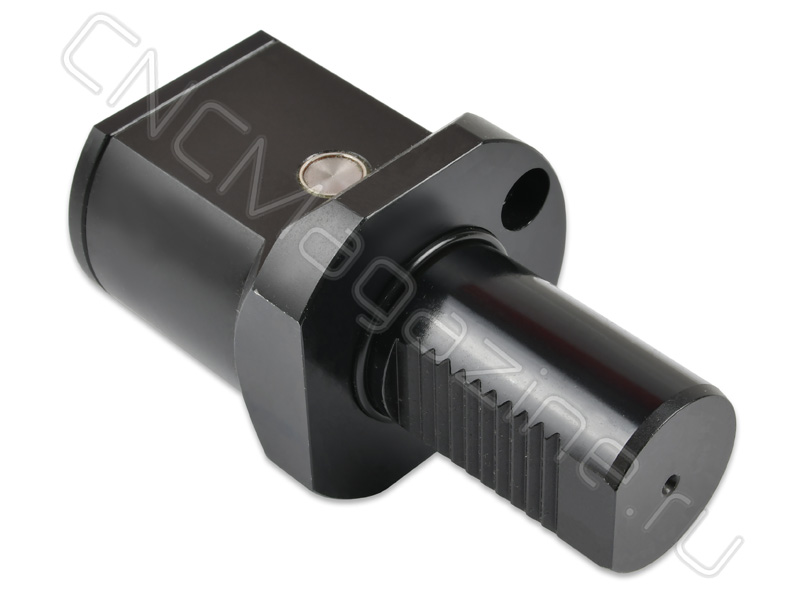

PSC4-RC2040-00075M держатель VDI головок с хвостовиком PSC Capto
41934
Производитель:
CNCM
Подходящие товары
Подборка для этого товара
Держатель VDI для закрепления токарного инструмента с хвостовиками PSC4 Capto в револьверных головках токарного станка ЧПУ. Размер хвостовика оправки VDI40. Внутреннняя подача СОЖ с давлением ≤ 80bar.
Технические характеристики:
Бренд:
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Размер Capto:
PSC4
Серия держателя:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- - мм
b2:
- - мм
b3:
- - мм
d1:
d2:
- 75 мм
d3:
- 75 мм
d4:
- 40 мм
h1:
h5:
- - мм
h6:
- - мм
l1:
- 75 мм
l2:
- мм
l3:
- - мм
Вес:
2.400 кг
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
