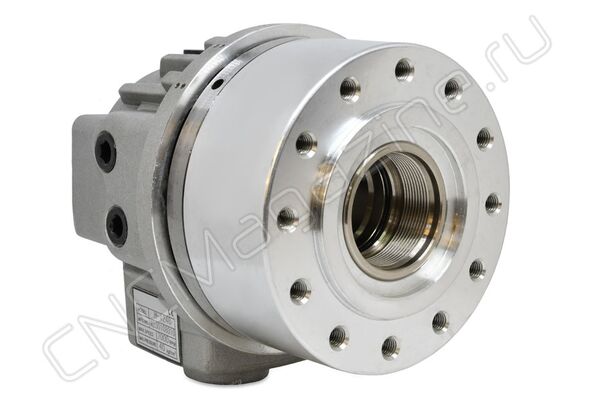

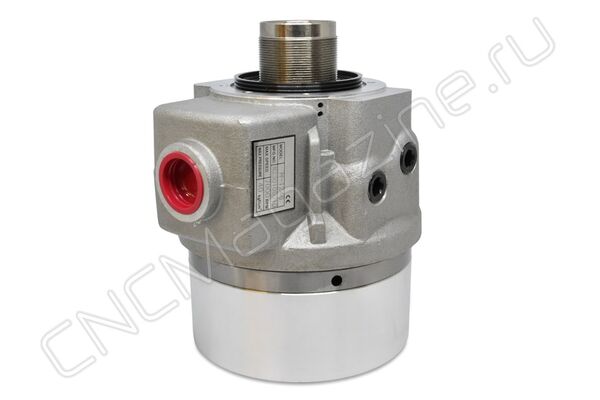

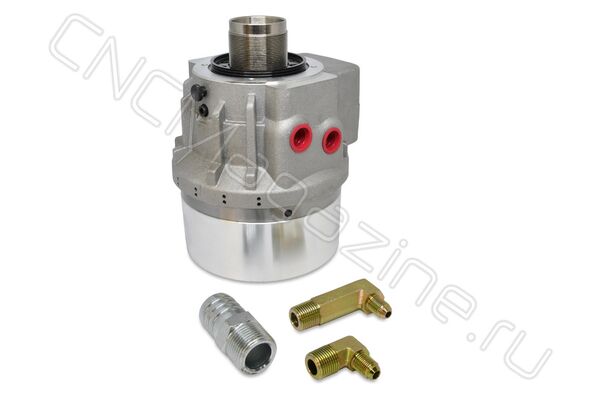

Гидроцилиндр приводной серии M, с открытым центром. Диаметр поршня 125 мм, ход поршня 15 мм. Максимальная скорость 7000 об./мин, сквозное отверстие 46 мм. Резьба втягивающей трубы M52x1.5. Макс. рабочее давление 4.0 Мпа. Для силовых патронов AUTOSTRONG, Kitagawa и т.п. Для работ, требующих сквозного отверстия. Аналог Autostrong M1246.

Компактный и легкий! Большое сквозное отверстие, высокая скорость вращения при сниженной нагрузке на шпиндель и стабильная работа, даже при падении давления в системе.

Гидравлический вращающийся цилиндр M1552 с внутренней резьбой применяется для передачи тягового усилия через втягивающую трубу к патрону токарного станка с ЧПУ/ПУ для зажима/разжима заготовки.

Металлический пруток или заготовка подается сквозь полый гидроцилиндр в шпиндельную трубу станка и далее в токарный патрон для последующей обработки.

Преимущества зажимных гидроцилиндров CNCM для токарных патронов:

• Компактность и малый вес: По сравнению с обычной оснасткой, он компактнее (корпус уменьшен на 95 мм) и легче (вес меньше на 4,5 кг).
• Гидроцилиндр более устойчив и снижает нагрузку на станок при высокоскоростной обработке.
• Очень большое проходное отверстие: по сравнению со стандартными моделями, диаметр отверстия увеличен примерно на 20%.
• Диаметр отверстия подходит для оптимального использования прутковой емкости шпинделя станка. Позволяет увеличить размеры обрабатываемых деталей.
• Безопасная конструкция оснастки: цилиндр может удерживать усилие зажима с помощью обратного клапана (при внезапном падении давления в подводящей системе/отключении электроэнергии или при обрыве подводящих шлангов).

Гидравлические цилиндры вращающиеся зажимные используются для установки в различные металлорежущие станки в качестве специального привода для механизированных патронов. Оснастка приводит в действие зажимные кулачки в токарных мех. патронах с помощью тягового штока.

Тяговый шток проходит сквозь полый шпиндель и соединяется с токарным патроном, заставляя его сжимать и разжимать кулачки.
Устанавливается на токарный станок с обратной стороны шпинделя.

Приводные цилиндры с гидравлическим приводом обычно дороже пневмоцилиндров, имеют плавный ход, мощные зажатие, среднее рабочее давление 4 mPa.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
