GH1200R25 Державка однороликовая для накатки рифления

Код товара:  39225
Производитель: CNCM
Написать отзыв
Скачать PDF
Новинка

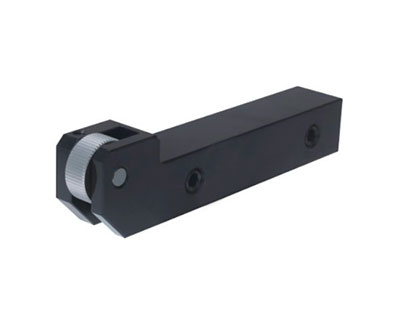

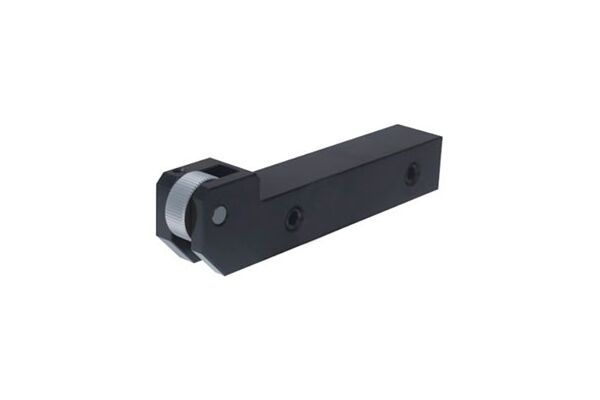

GH1200R25 Державка однороликовая для накатки рифления

Внимание! Товара временно нет в наличии

Подобрать аналог
Временно нет на складе
5 148 ₽ с НДС (за 1 шт.)
+ 51 балл
+ −
Уведомить

Подходящие товары

Подборка для этого товара

Державка (токарная накатка) GH1200R25 однороликовая для накатки рифления. Общая длина 115 мм, длина хвостовика 89 мм, сечение 20x25. Для роликов ø20/25x8x6. Диапазон обработки ø8-ø200. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент может накатывать прямое, левое или правое рифление. Монолитная державка позволяет накатке выдерживать большие нагрузки при формировании различного профиля рифления. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом пластической деформации поверхности.



Способ использования инструментов для накатки CNCM:

  1. Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
  2. Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте колесо по всей ширине оси, полностью прикрепленные к заготовке.
  3. Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
  4. Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
  5. Используйте смазывающую-охлаждающую жидкость в большом объёме для стабильной работы накатки.

Рекомендации:

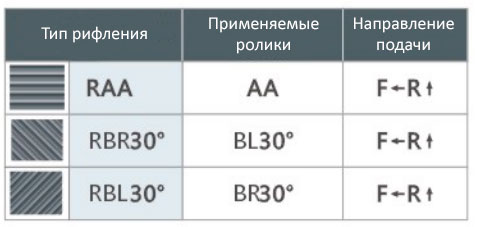

  • Накатки с одним накатным роликом могут использоваться исключительно для накатывания рифлений с параллельными осями (RAA). Для прямого рисунка рифления всегда используйте один ролик BL30° для левого накатывания или один ролик BR30° для правого накатывания (соответствующих державке размеров).
  • Данный вид инструмента всегда крепится под прямым углом к заготовке.
  • Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).



Технические характеристики:

Бренд:
S:
20 мм
X:
2/5.5 мм
Подходящие ролики:
  • AA20
  • BL30°20
  • BR30°20
A:
20 мм
A1:
5 мм
B:
35 мм
C:
89 мм
Наружный диаметр ролика D:
H:
25 мм
L:
115 мм
Вес:
0.494 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
