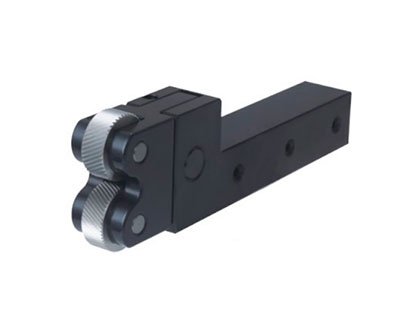

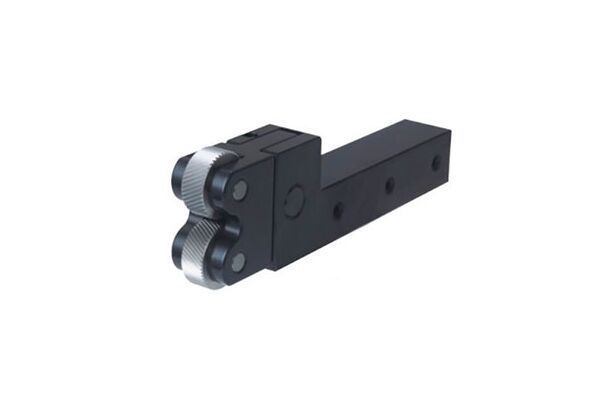

Державка GH2200R20 двухроликовая для накатки рифления. Общая длина 140 мм, длина хвостовика 80 мм, сечение 20x20. Для роликов ø20x8x6. Диапазон обработки ø10-ø80. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент используется для накатки на цилиндрической поверхности перекрестного рифления. Модульная головка может поворачиваться для правой и левой обработки. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом пластической деформации поверхности.

Способ использования инструментов для накатки CNCM:

1.  Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
2. Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте два колеса по всей ширине оси, полностью прикрепленные к заготовке.
3. Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
4. Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
5. Используйте смазывающую-охлаждающую жидкость в большом объёме для стабильной работы накатки.

Рекомендации:

• Накатки с двумя накатными роликами применяются для изготовления перекрестных диагональных (сетчатых) рифлений (RGE) 30° и 45°.

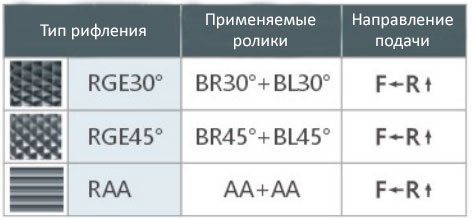

• Для накатывания RAA в инструмент нужно установить два накатных фрезерных ролика типа AA. Для получения рифления RGE30° следует поставить один ролик типа BR30° и один ролик BL30°. Для рифления RGE45° поставьте ролик BR45° и BL45° (соответствующих державке размеров).
• Прежде чем приступить к накатыванию рифления, необходимо подвести инструмент к заготовке и проверить, чтобы оба ролика одновременно врезались в заготовку.
• При накатывании рифлений поперечная подача на врезание накатных роликов производится примерно на 1/3 их ширины, прежде чем полностью появляется отчетливый рисунок рифлений. Обычно для этого требуется, чтобы соответствующий шаг накатки был задействован на 70 %. После этого включается подача на обработку.
• Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).
