BBT40-HDC10-90L гидропластовый патрон с контактом по фланцу и конусу

Код товара:  27764
Производитель: CNCM
Написать отзыв
Скачать PDF

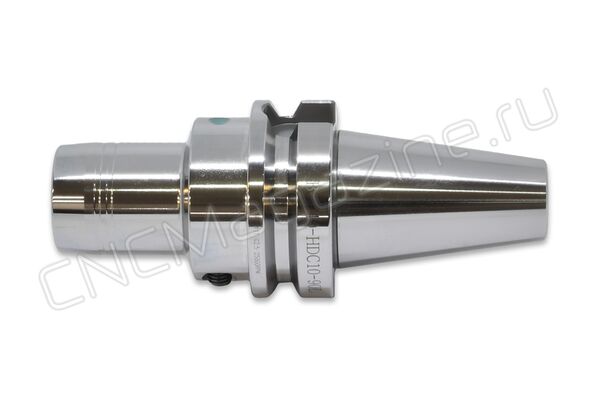

BBT40-HDC10-90L гидропластовый патрон с контактом по фланцу и конусу
BBT40-HDC10-90L гидропластовый патрон с контактом по фланцу и конусу
BBT40-HDC10-90L гидропластовый патрон с контактом по фланцу и конусу
6 шт на складе
34 337 ₽ с НДС (за 1 шт.)
+ 343 балла
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Гидропатрон с контактом по фланцу и конусу BBT для фрезерного станка, в том числе с ЧПУ. Оправка предназначена для жесткой фиксации инструмента с цилиндрическим хвостовиком – фрез, сверл. Посадочный диаметр 10 мм, вылет от шпинделя 90 мм.

Гидропластовый патрон – один из самых передовых типов фрезерной оснастки. Наличие полости, заполненной жидкостью под давлением, снижает вибрацию оправок Биение в пределах 0.005 мм. Балансировка G2.5/25000 об/мин.

Обеспечивают максимальное усилие зажима, жесткость и точность позиционирования инструмента. По силе зажима гидропатроны превосходят силовые фрезерные патроны и термопатроны. По точности находятся на одном уровне с термозажимными оправками. По геометрической проходимости совсем немного им уступают.

Отличные показатели гидропластовых патронов:

  • Отличные стойкость к вытягиванию и передача крутящего момента
  • Удобство в работе
  • Высокая точность
  • Универсальность
  • ​Отличная геометрическая проходимость

Устанавливать в гидропатрон инструмент неподходящего диаметра или затягивать винт без вставленного инструмента строго запрещено, это повредит мембрану. Для расширения возможностей оправки можно устанавливать специальные цанги или втулки.

Система BBT – это большее усилие зажима оправки в шпиндель, чем в BT.

Преимущества оправок BBT с двойным контактом:

  • В среднем в 4 раза более жесткое закрепление инструментальной оправки в шпинделе станка по сравнению с BT благодаря большой площади контакта по торцу.
  • Использование упругой деформации шпинделя станка.
  • Плавность работы станка, снижение вибраций, повышение радиальной жесткости. А значит снижается износ шпинделя и увеличивается срок службы режущего инструмента.
  • Высокая точность обработки и отличная повторяемость благодаря стабильности позиционирования инструментальной сборки по вылету.
  • При вращении оправки на высокой скорости не происходит втягивание инструмента благодаря упору по фланцу. Как результат – соблюдение точности размеров, допусков изготавливаемой детали.
  • Оптимально использовать при высоких нагрузках на станок.
  • Увеличение производительности обработки и одновременно соблюдение высокой точности биения.



​





Технические характеристики:

Бренд:
L1:
  • 40 мм
Вид патрона:
Вид цанги:
Назначение :
Посадочный диаметр:
Диаметр, D:
  • 36 мм
Длина, L:
Тип хвостовика:
Диаметр, d:
Вес:
1.700 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
