Патрон с автоматическим реверсом с посадкой Конус Морзе №3 и №4 (с лапкой) для нарезания резьбы в диапазоне М5-М12 в сквозных и глухих отверстиях. Осевая компенсация 5 мм. Конструкция патрона обеспечивает прямое и обратное вращение, с защитой от перегрузок. Реверсивная система позволяет работать на станках с отсутствующим реверсом, а при работе на станке с реверсом − не переключать направление вращения шпинделя.

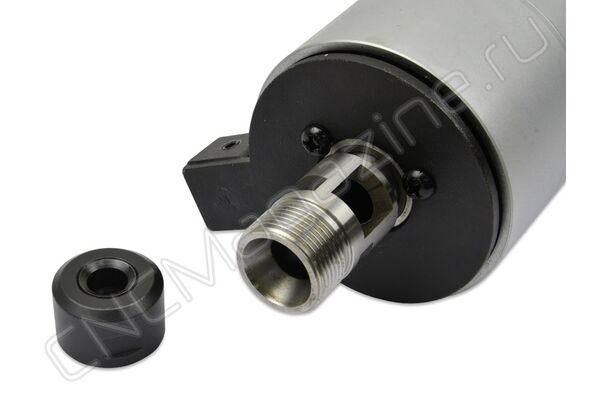

Метчик закрепляется и центрируется в патроне с помощью резинометаллической цанговой втулки.

Особенности патрона J4612:

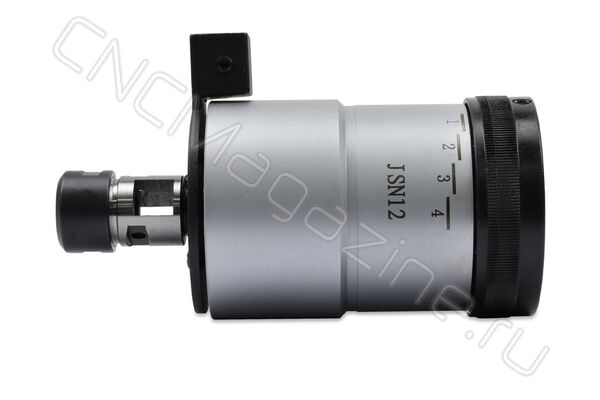

• 4 положения регулировки крутящего момента.
• Механизм осевой компенсации шага.
• Оснащен устройством защиты от перегрузок, позволяющим предотвратить поломку метчика.
• Самопереключающееся устройство реверса без необходимости остановки и переключения вращения шпинделя, более быстрое извлечение оправки.
• Соотношение скорости: 1 (прямое вращение) к 1,8 (обратное вращение).

Видео-обзор и инструкция к реверсивному патрону:

Преимущества оснастки:

• Закаленный материал;
• Защита от вибраций;
• Плавное удаление стружки;
• Стабильная производительность.

Комплект поставки J4612:

• Патрон резьбонарезной реверсивный, 1 шт.
• Оправка переходная с резьбой КМ3/М16 1 шт.
• Оправка переходная с резьбой КМ4/М16 1 шт.
• Цанги эластичные зажимные, 2 шт.
• Тормозная штанга, 1 шт.
• Прямоугольные сухари, 4 шт.
• Ключ гаечный, 2 шт.
• Ключ шестигранный, 1 шт.


Особенности работы с реверсивным патроном:

• Патрон J46 − это новый тип резьбонарезной оснастки с реверсивной защитой от перегрузки и регулируемым крутящим моментом, отличающийся компактной конструкцией, высокой эффективностью, безопасностью и надежностью, а также простотой в использовании. Соединение со станком может быть выбрано в соответствии с конической посадкой шпинделя станка.
• Для установки на станок патрон оснащен двумя переходными оправками с коническими хвостовиками стандартной конфигурации, позволяющими быстро заменить оснастку. Используемый для нарезания резьбы метчик закрепляется в патроне с помощью резинометаллической цанговой втулки. В комплект приспособления входят две таких цанги, обеспечивающие зажим инструмента различного диаметра в пределах нарезаемого диапазона резьбы.
• Резьбонарезной патрон типа J46 оснащен механизмом отключения крутящего момента при превышении им установленной величины, а также устройством переключения направления вращения метчика (реверса) без остановки шпинделя и осевой компенсации, необходимой для согласования подачи инструмента со скоростью его вращения.
• Механизм остановки выполняет функции предохранителя в случае заклинивания инструмента, а также устройства, сигнализирующего об окончании обработки при прохождении глухого отверстия. Величину предельного момента можно регулировать, выбрав одно из четырех подходящих значений.

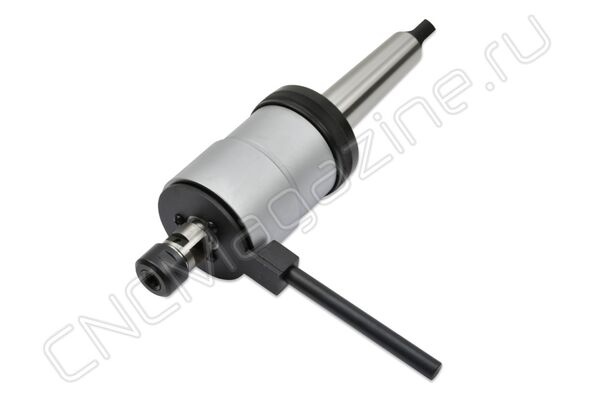

• Устройство включения реверса срабатывает при воздействии на тормозную штангу руки оператора или при остановке ее движения ограничительным упором.
• Конструкция резьбонарезного патрона с автоматическим реверсом обеспечивает надежную защиту от поломки инструмента, облегчает работу оператора и делает его труд более производительным, позволяет выполнять операции по нарезанию резьбы в автоматическом режиме.


Технические характеристики:
