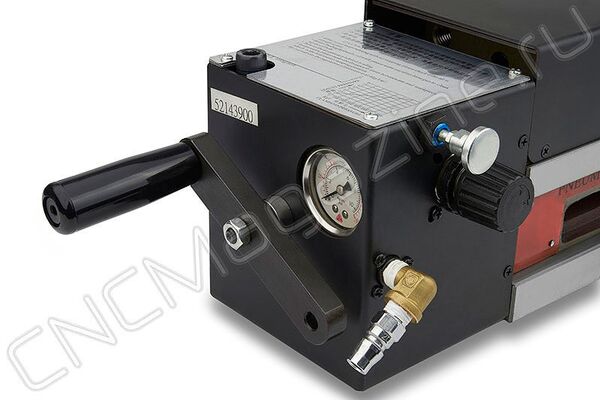

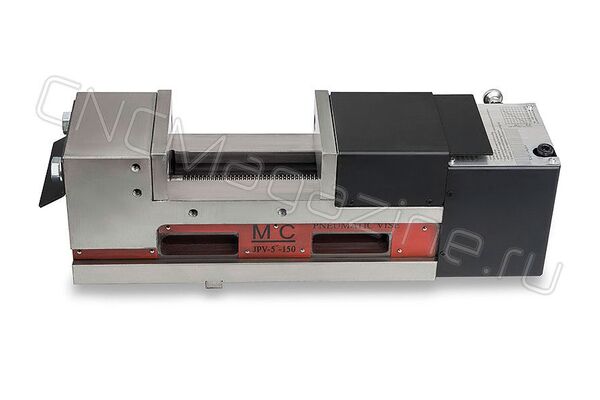

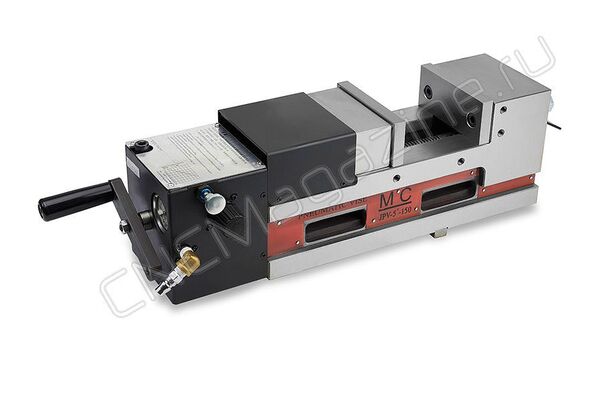

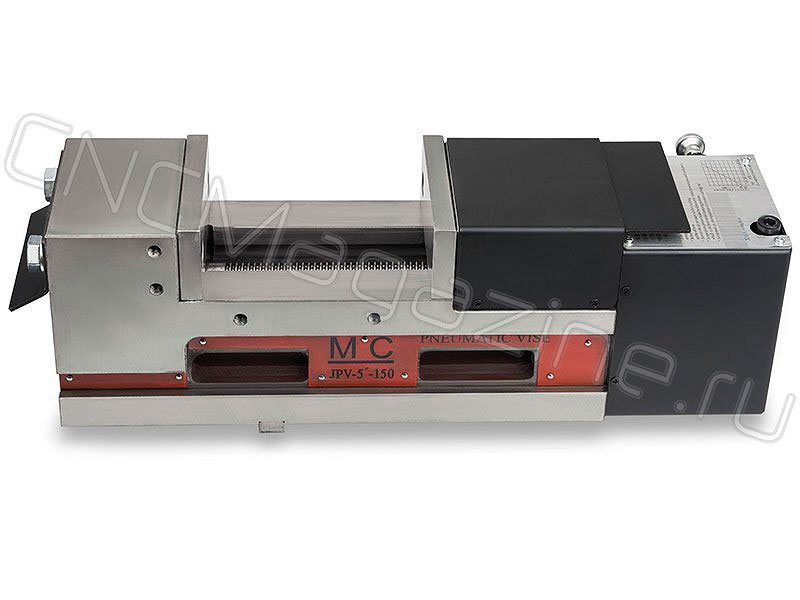

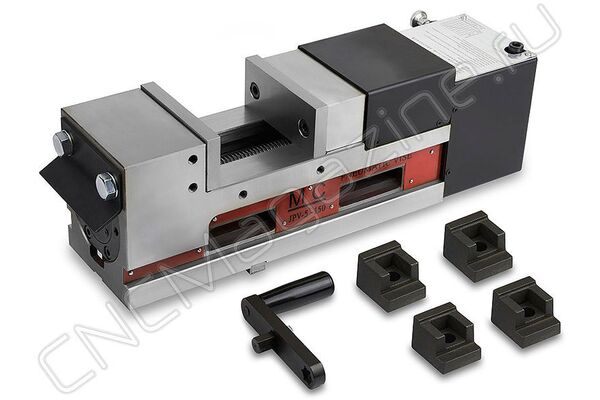

Пневматические прецизионные тиски высокого давления JPV-5"-150

Код товара:  17182
Производитель: CNCM
Написать отзыв
Скачать PDF
1 видео
Пневматические прецизионные тиски высокого давления JPV-5"-150
Пневматические прецизионные тиски высокого давления JPV-5"-150
Пневматические прецизионные тиски высокого давления JPV-5"-150
Пневматические прецизионные тиски высокого давления JPV-5"-150
Пневматические прецизионные тиски высокого давления JPV-5"-150
Пневматические прецизионные тиски высокого давления JPV-5"-150
Есть комплект
Пневматические прецизионные тиски высокого давления JPV-5"-150
6 шт на складе
151 475 ₽ с НДС (за 1 шт.)
+ 1515 баллов
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Выгодные комплекты

Пневматические прецизионные тиски высокого давления JPV-5"-150
Код:  17182
Пневматические прецизионные тиски высокого давления JPV-5"-150
В наличии
151 475 ₽
+
БПК-12-36 блок параллельный круглый
Код:  30764
В наличии
Код:  30764
БПК-12-36 блок параллельный круглый
О товаре
В наличии
2 x 766 ₽ 790 ₽
-3%
БПК-20-46 блок параллельный круглый
Код:  30765
В наличии
Код:  30765
БПК-20-46 блок параллельный круглый
О товаре
В наличии
2 x 955 ₽ 985 ₽
-3%
БПК-10-36 блок параллельный круглый
Код:  35536
В наличии
Код:  35536
БПК-10-36 блок параллельный круглый
О товаре
В наличии
2 x 718 ₽ 740 ₽
-3%
Выбрать товар
+
Набор параллельных блоков VP118 (18 шт.)
Код:  19559
В наличии
Код:  19559
Набор параллельных блоков VP118 (18 шт.)
О товаре
В наличии
15 876 ₽ 16 367 ₽
-3%
Набор параллельных блоков VP100 (18 шт.)
Код:  19560
В наличии
Код:  19560
Набор параллельных блоков VP100 (18 шт.)
О товаре
В наличии
19 844 ₽ 20 458 ₽
-3%
Набор параллельных блоков VP128A (28 шт.)
Код:  19562
В наличии
Код:  19562
Набор параллельных блоков VP128A (28 шт.)
О товаре
В наличии
22 050 ₽ 22 732 ₽
-3%
Набор прецизионных параллельных подкладок для тисков PB151-2 (18 шт.)
Код:  19564
В наличии
Код:  19564
Набор прецизионных параллельных подкладок для тисков PB151-2 (18 шт.)
О товаре
В наличии
9 702 ₽ 10 002 ₽
-3%
Набор прецизионных параллельных подкладок для тисков PB151-3 (18 шт.)
Код:  19565
В наличии
Код:  19565
Набор прецизионных параллельных подкладок для тисков PB151-3 (18 шт.)
О товаре
В наличии
10 158 ₽ 10 472 ₽
-3%
Набор прецизионных параллельных подкладок для тисков PB151-4 (18 шт.)
Код:  19566
В наличии
Код:  19566
Набор прецизионных параллельных подкладок для тисков PB151-4 (18 шт.)
О товаре
В наличии
12 348 ₽ 12 730 ₽
-3%
6533-144 Набор параллельных блоков 150 мм, 14 пар
Код:  22790
В наличии
Код:  22790
6533-144 Набор параллельных блоков 150 мм, 14 пар
О товаре
В наличии
35 942 ₽ 37 054 ₽
-3%
6534-6 Набор параллельных блоков 150 мм, 6 пар
Код:  22836
В наличии
Код:  22836
6534-6 Набор параллельных блоков 150 мм, 6 пар
О товаре
В наличии
66 846 ₽ 68 913 ₽
-3%
6533-10 Набор параллельных блоков 150 мм, 10 пар
Код:  25492
В наличии
Код:  25492
6533-10 Набор параллельных блоков 150 мм, 10 пар
О товаре
В наличии
45 067 ₽ 46 461 ₽
-3%
6512-1410A Параллельные блоки 14x10, 150 мм, 1 пара
Код:  27044
В наличии
Код:  27044
6512-1410A Параллельные блоки 14x10, 150 мм, 1 пара
О товаре
В наличии
2 214 ₽ 2 282 ₽
-3%
6512-4010A Параллельные блоки 40x10, 150 мм, 1 пара
Код:  29002
В наличии
Код:  29002
6512-4010A Параллельные блоки 40x10, 150 мм, 1 пара
О товаре
В наличии
3 348 ₽ 3 452 ₽
-3%
6512-5010A Параллельные блоки 50x10, 150 мм, 1 пара
Код:  29003
В наличии
Код:  29003
6512-5010A Параллельные блоки 50x10, 150 мм, 1 пара
О товаре
В наличии
3 802 ₽ 3 920 ₽
-3%
6511-241 Набор параллельных блоков 150 мм, 24 пары
Код:  32424
В наличии
Код:  32424
6511-241 Набор параллельных блоков 150 мм, 24 пары
О товаре
В наличии
50 298 ₽ 51 854 ₽
-3%
6533-9 Набор параллельных блоков 160 мм, 9 пар
Код:  32664
В наличии
Код:  32664
6533-9 Набор параллельных блоков 160 мм, 9 пар
О товаре
В наличии
20 916 ₽ 21 563 ₽
-3%
6512-1610A Параллельные блоки 16x10, 150 мм, 1 пара
Код:  32666
В наличии
Код:  32666
6512-1610A Параллельные блоки 16x10, 150 мм, 1 пара
О товаре
В наличии
2 429 ₽ 2 504 ₽
-3%
6512-1810A Параллельные блоки 18x10, 150 мм, 1 пара
Код:  32667
В наличии
Код:  32667
6512-1810A Параллельные блоки 18x10, 150 мм, 1 пара
О товаре
В наличии
2 542 ₽ 2 621 ₽
-3%
6512-2010A Параллельные блоки 20x10, 150 мм, 1 пара
Код:  32668
В наличии
Код:  32668
6512-2010A Параллельные блоки 20x10, 150 мм, 1 пара
О товаре
В наличии
2 656 ₽ 2 738 ₽
-3%
6512-2210A Параллельные блоки 22x10, 150 мм, 1 пара
Код:  32669
В наличии
Код:  32669
6512-2210A Параллельные блоки 22x10, 150 мм, 1 пара
О товаре
В наличии
2 590 ₽
6512-2410A Параллельные блоки 24x10, 150 мм, 1 пара
Код:  32670
В наличии
Код:  32670
6512-2410A Параллельные блоки 24x10, 150 мм, 1 пара
О товаре
В наличии
2 894 ₽ 2 984 ₽
-3%
6512-2610A Параллельные блоки 26x10, 150 мм, 1 пара
Код:  32671
В наличии
Код:  32671
6512-2610A Параллельные блоки 26x10, 150 мм, 1 пара
О товаре
В наличии
3 030 ₽ 3 124 ₽
-3%
6512-2810A Параллельные блоки 28x10, 150 мм, 1 пара
Код:  32672
В наличии
Код:  32672
6512-2810A Параллельные блоки 28x10, 150 мм, 1 пара
О товаре
В наличии
3 144 ₽ 3 241 ₽
-3%
6512-3010A Параллельные блоки 30x10, 150 мм, 1 пара
Код:  32673
В наличии
Код:  32673
6512-3010A Параллельные блоки 30x10, 150 мм, 1 пара
О товаре
В наличии
3 257 ₽ 3 358 ₽
-3%
6512-3210A Параллельные блоки 32x10, 150 мм, 1 пара
Код:  32674
В наличии
Код:  32674
6512-3210A Параллельные блоки 32x10, 150 мм, 1 пара
О товаре
В наличии
3 138 ₽
6512-3510A Параллельные блоки 35x10, 150 мм, 1 пара
Код:  32675
В наличии
Код:  32675
6512-3510A Параллельные блоки 35x10, 150 мм, 1 пара
О товаре
В наличии
3 496 ₽ 3 604 ₽
-3%
6512-4510A Параллельные блоки 45x10, 150 мм, 1 пара
Код:  32676
В наличии
Код:  32676
6512-4510A Параллельные блоки 45x10, 150 мм, 1 пара
О товаре
В наличии
3 859 ₽ 3 978 ₽
-3%
Выбрать товар
=
Выгода 539 ₽
Цена комплекта со скидкой
168 883 ₽ 169 422 ₽

Тиски станочные пневматические высокого давления. Ширина губок 130 мм. Поставлятся с прижимами (4 шт.) и рукояткой.

Тиски изготовлены из высокопрочного пластичного графитового чугуна (FCD-60). Рабочая поверхность закалена и отшлифована с высокой степенью точности. Твердость рабочих поверхностей достигает HRC45. Высокоточные и износостойкие тиски применяются для обработки деталей на фрезерных и сверлильных станках. Встроенный пневматический двигатель c автоматической системой компенсанции давления позволяет избежать деформации заготовок.

Особенности тисов серии JPV:

  • Высокая сила зажима даже при давлении воздуха в системе 8 кг/см².
  • ​Регулировка усилия зажима 0-6000 кг/см².
  • Автоматическая система компенсанции давления.
  • Возможность предварительной регулировки с помощью маховика.
  • Диапазон безопасного зажима 8 мм, скорость переключения 1.5 сек.
  • Расхождение губок возможно от максимального значения для модели, до полного их смыкания.
  • Предусмотрены сменные губки (приобретаются отдельно).
  • 4 способа зажима заготовки, режимы S1, S2, S3 доступны только со специальными губками (приобретаются отдельно).
  • Три способа крепления тисков: вертикальный, горизонтальный и на боку.

Преимущества пневматических тисков JPV:

  • Продукт является эксклюзивным патентом, одобренным USA, Тайванем и КНР
    Принцип тисков JPV основан на использовании поршневого пневмодвигателя (PAT. конструкция). Автоматизированная работа, нет необходимости в гидравлическом цилиндре, этот единственный вид превосходит любой бренд на внутреннем и международном рынке.
  • Сверхвысокая сила захвата
    Даже при низком давлении воздуха 8 кг/см², обеспечивает сверхвысокую силу захвата 6000 кг/см², а усилие захвата 0~6000 кг/см² можно свободно регулировать с помощью регулятора давления.
  • Автоматический поиск самого высокого источника воздуха
    При обработке заготовок из меди, алюминия и др. материалов, не содержащих железа, а также необработанного чугуна и пр., когда выполняется тяжелая резка, она может быть выполнена с регулируемым усилием захвата для обеспечения необходимого зажима заготовки, а также с функцией автоматической компенсации и удержания давления и т. д.
  • Самый большой диапазон безопасного зажима
    Скорость переключения составляет всего 1,5 секунды с диапазоном безопасности 8 мм, также тиски оборудованы страховочной линией на маховике и наглядно видно, превышен или нет диапазон безопасности зажатой заготовки.
  • Три вида установки тисков: вертикально, на боковую сторону, горизонтально
    Шесть граней корпуса тисков имеют суперотшлифованную и предварительно настроенную удерживающую прорезь и могут работать вертикально без зажимного приспособления.
  • Суперпрочный материал
    Корпус тисков изготовлен из высокопрочного графитового чугуна (FCD-60), цельная конструкция и закаленная термообработка (HRC45) на двух направлениях скольжения обеспечивают высокую точность, долговечность оснастки и высокую растяжимость.
  • Фиксированная прижимная конструкция с погружным уголком.

Видео-обзор пневмогидравлических тисков JPV:








 S (max)  S1  S2   S3

150

250

275

380







 № Стандарт проверки отклонения: 100 мм Отклонение
1 Параллельность поверхности тисков со скользящей поверхностью 0.01 мм
2 Вертикальность конца губок с основанием 0.015 мм
3 Вертикальность стороны со скользящей поверхностью 0.02 мм
4 Параллельность губок при раскрытии тисков 0.02 мм
5 Перпендикулярность губок при раскрытии тисков 0.02 мм
6 Отклонение зажатой заготовки относительно горизонтальной линии 0.02 мм
7 Отклонение зажатой заготовки относительно вертикальной линии 0.015 мм
8 Прямой угол вертикального блока к нижней части тисков 0.02 мм


  1. Прямое выходное давление обеспечивает двухстороннюю мощность для предотвращения деформации основного корпуса, и рабочие части долго сохраняют точность.
  2. Коническая форма может обеспечивает блокировку угла, чтобы исключить поднятие губок.
  3. Компрессор низкого давления 8 кг/см² может производить усилие зажима до 6000 кг/см² (для некоторых моделей).
  4. Тиски могут прессовать даже гвозди – благодаря автоматической системе компенсации давления.





Технические характеристики:

Бренд:
A:
105 мм
L1:
125 мм
L2:
  • 380 мм
X:
45 мм
Вид оснастки:
Материал тисков:
Механизм позиционирования:
  • Нет
Особенности тисков:
Применение:
Серия тисков:
Рабочий ход, Smax:
150 мм
Ширина губок, B:
T:
15 мм
N:
18 мм
F:
  • 157 мм
K:
  • 85
K2:
  • 110
H:
L:
Усилие зажима:
H1:
  • 160 мм
Вес:
39.600 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Товар доставляется в обрешетке

К этому товару подходят:

Набор параллельных блоков VP118 (18 шт.)
Набор параллельных блоков VP118 (18 шт.)
В наличии
16 367 ₽
БПК-12-36 блок параллельный круглый
БПК-12-36 блок параллельный круглый
В наличии
790 ₽
Набор параллельных блоков VP100 (18 шт.)
Набор параллельных блоков VP100 (18 шт.)
В наличии
20 458 ₽
Посмотреть все

Россия — родина бренда

Китай — страна производства

Документы

Инструкция (Пневматические_прецизионные_тиски_высокого_давления_JPV.pdf, 733 Kb) Скачать

Оплата

Вы сможете осуществить оплату заказа любым удобным способом:

Безналичный расчет

Для юр. лиц и ИП доступна оплата через расчетный счет. После оформления заказа менеджер вышлет счет на оплату. При отгрузке мы предоставляем весь пакет документов.

Подробнее

Оплата по QR-коду

Вы можете оплатить заказ по счету с QR-кодом, отсканировав его в мобильном приложении банка или в отделениях банков.

Подробнее

Доставка

До Москвы 2-6 дней
До СПб 2-4 дня
По РФ 2-10 дней

Доставка инструмента осуществляется в города Российской Федерации. Вы можете выбрать наиболее удобный для вас вариант доставки из списка:

СДЭК

Доставка до двери или в постамат сроком от 1 дня (тариф Экспресс). Расчет стоимости онлайн при оформлении заказа.

Подробнее

Другие транспортные компании

«Деловые линии», «ТК Энергия», «GTD» и другие удобные вам ТК. При оформлении заказа необходимо выбрать способ доставки «обсудить с менеджером».

Подробнее

Почта России

Расчет стоимости онлайн при выборе курьерской доставки. Для доставки в отделение необходимо выбрать способ доставки «обсудить с менеджером»

Подробнее

Отзывы не найдены

Вопросы и ответы

Задайте вопрос

Вам ответит наш эксперт или один из покупателей

Задать вопрос

К этому товару подходят:

Пневматические прецизионные тиски высокого давления JPV-5"-150
Код товара:  17182

Пневматические прецизионные тиски высокого давления JPV-5"-150

151 475 ₽
Купить в 1 клик

Рекомендуем посмотреть

606-1x600 Тиски станочные многоместные MultiFLEX со ступенчатыми губками
Есть комплект
Gerardi

606-1x600 Тиски станочные многоместные MultiFLEX со ступенчатыми губками

Многопозиционные тиски со ступенчатыми губками (4 шт. Art. 609 + 1 шт. Art. 608). Ширина губок 49 мм, высота 32/25 мм. Расход между губками при установке 4-х подвижных – по 73 мм. Паз 16 мм. Серия MultiFLEX 606.
Код:  27911
В наличии
179 817 ₽
В корзину
606T-1x600 Тиски станочные многоместные MultiFLEX с губками GRIP
Есть комплект
Gerardi

606T-1x600 Тиски станочные многоместные MultiFLEX с губками GRIP

Многопозиционные тиски с зубчатыми губками GRIP (4 шт. Арт. 609T + 1 шт. Art. 604T). Ширина губок 49 мм, высота 32/25 мм. Расход между губками при установке 4-х подвижных – по 68.8 мм. Паз 16 мм. Серия MultiFLEX 606T.
Код:  27912
В наличии
180 063 ₽
В корзину
651H Подставка для увеличения высоты тисков серии Compact Grip, T2x212x100
Gerardi

651H Подставка для увеличения высоты тисков серии Compact Grip, T2x212x100

Стандартная подставка (проставка) Art.651H 7.65.1H2120/100. Для увеличения высоты тисков Gerardi Multitasking ART.650-2. Диаметр основания 210 мм. Высота 100 мм. Межосевое посадочное расстояние для тисков 90х65 мм.
Код:  33029
В наличии
108 459 ₽
В корзину
660-2 быстросменный стол для тисков 650-2х120 Gerardi ART.660-2 Compact Grip
Gerardi

660-2 быстросменный стол для тисков 650-2х120 Gerardi ART.660-2 Compact Grip

Плита нулевого базирования. Длина 120 мм. Для 5-ти осевых тисков 650-2 Gerardi. 4 прижимных болта входят в стандартную комплектацию.
Код:  22197
В наличии
148 766 ₽
В корзину
7200-0219-05 Тиски станочные неповоротные с ручным приводом (200*250)
Есть комплект
БЗСП

7200-0219-05 Тиски станочные неповоротные с ручным приводом (200*250)

Тиски станочные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
Код:  30733
В наличии
111 720 ₽
В корзину
7200-0220-05 Тиски станочные поворотные с ручным приводом (200*250)
БЗСП

7200-0220-05 Тиски станочные поворотные с ручным приводом (200*250)

Тиски станочные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
Код:  33163
Ожидаем
136 200 ₽
В корзину
7201-0014-03 Тиски станочные пневматические поворотные (200*250)
Новинка
БЗСП

7201-0014-03 Тиски станочные пневматические поворотные (200*250)

Тиски станочные поворотные пневматические с гидравлическим усилением предназначены для закреплления деталей при механической обработке металлов резанием на фрезерных, строгательных, сверлильных и друших станках. Ширина губок 200 мм.
Код:  38962
В наличии
133 920 ₽
В корзину
7201-0019-03 Тиски станочные пневматические поворотные (250*320)
Есть комплект
БЗСП

7201-0019-03 Тиски станочные пневматические поворотные (250*320)

Тиски станочные поворотные пневматические с гидравлическим усилением предназначены для закреплления деталей при механической обработке металлов резанием на фрезерных, строгательных, сверлильных и друших станках. Ширина губок 250 мм.
Код:  33170
В наличии
159 840 ₽
В корзину
7201-0020-03 Тиски станочные пневматические поворотные (250*320)
Есть комплект
БЗСП

7201-0020-03 Тиски станочные пневматические поворотные (250*320)

Тиски станочные поворотные пневматические с гидравлическим усилением предназначены для закреплления деталей при механической обработке металлов резанием на фрезерных, строгательных, сверлильных и друших станках. Ширина губок 250 мм. Обратите внимание! Тиски имеют основание в виде прямоугольника с размерами 360x200 мм.
Код:  34825
В наличии
172 550 ₽
В корзину
KSSCV-M125210 Тиски самоцентрирующиеся 5-осевые
Kamishiro

KSSCV-M125210 Тиски самоцентрирующиеся 5-осевые

Рабочий ход губок 158  мм. Последняя ступень губок зубчатая. Высота губок  32  мм, ширина  125  мм, переставляются.
Код:  35195
Ожидаем
157 950 ₽
В корзину
KSSCV-M125260 Тиски самоцентрирующиеся 5-осевые
Kamishiro

KSSCV-M125260 Тиски самоцентрирующиеся 5-осевые

Рабочий ход губок 208  мм. Последняя ступень губок зубчатая. Высота губок  32  мм, ширина  125  мм, переставляются.
Код:  35196
Ожидаем
186 030 ₽
В корзину
KSSCV-M80170 Тиски самоцентрирующиеся 5-осевые
Есть комплект
Kamishiro

KSSCV-M80170 Тиски самоцентрирующиеся 5-осевые

Рабочий ход губок  125  мм. Последняя ступень губок зубчатая. Высота губок  21  мм, ширина 80 мм, переставляются.
Код:  26079
В наличии
119 340 ₽
В корзину
