Пневматические прецизионные тиски высокого давления JPV-6"-160

Код товара:  17183
Производитель: CNCM
Написать отзыв
Скачать PDF
1 видео

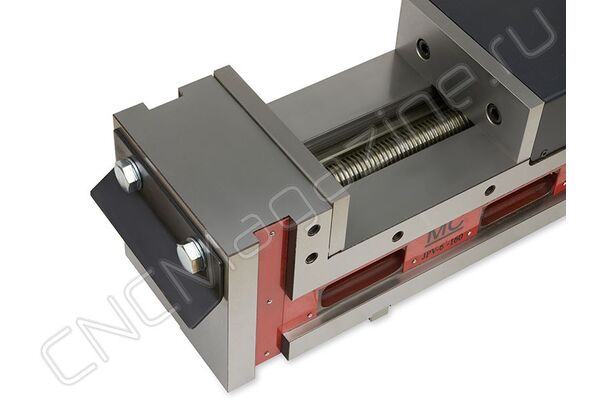

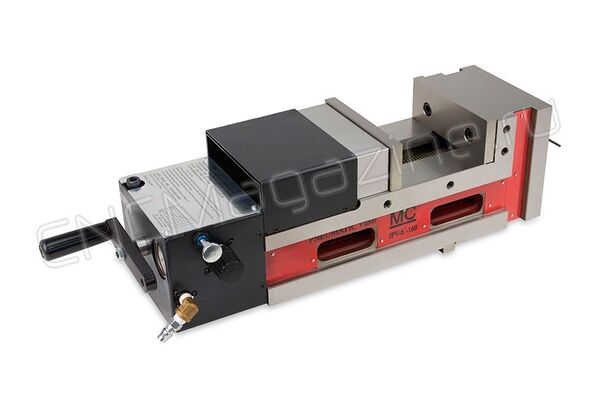

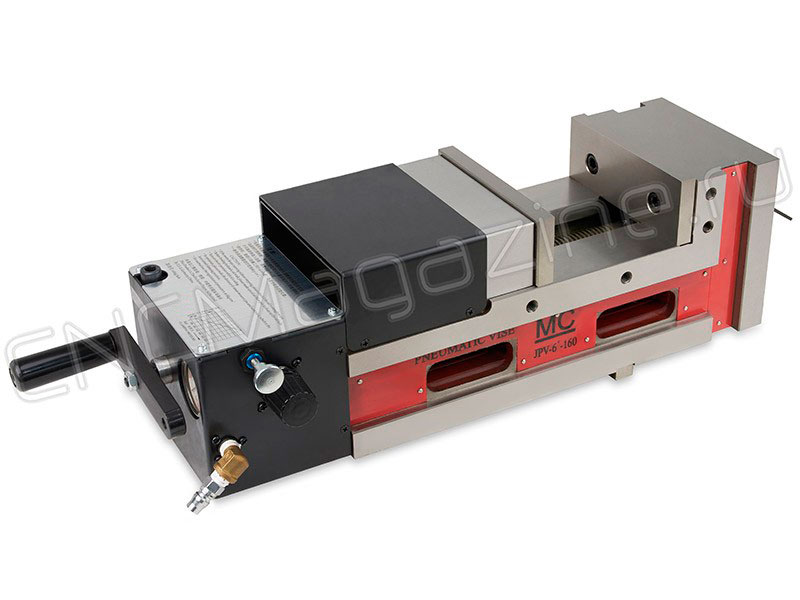

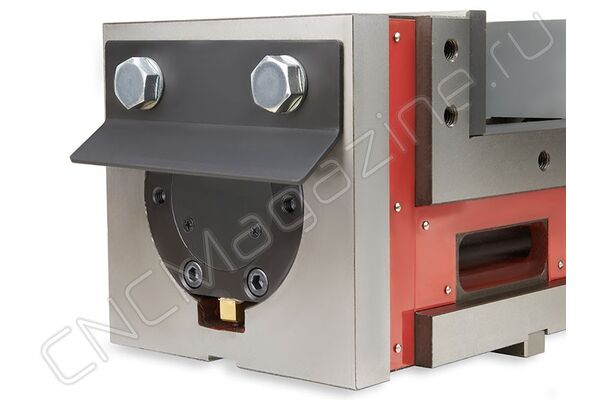

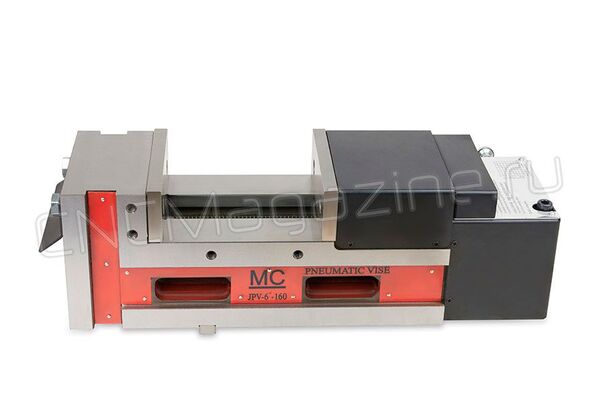

Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
Пневматические прецизионные тиски высокого давления JPV-6"-160
3 шт на складе
214 079 ₽ с НДС (за 1 шт.)
+ 2141 балл
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

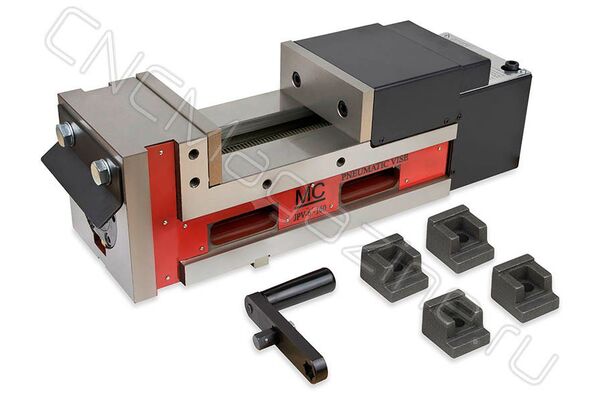

Тиски станочные пневматические высокого давления. Ширина губок 160 мм. Поставлятся с прижимами (4 шт.) и рукояткой.

Тиски изготовлены из высокопрочного пластичного графитового чугуна (FCD-60). Рабочая поверхность закалена и отшлифована с высокой степенью точности. Твердость рабочих поверхностей достигает HRC45. Высокоточные и износостойкие тиски применяются для обработки деталей на фрезерных и сверлильных станках. Встроенный пневматический двигатель c автоматической системой компенсанции давления позволяет избежать деформации заготовок.

Особенности тисов серии JPV:

  • Высокая сила зажима даже при давлении воздуха в системе 8 кг/см².
  • ​Регулировка усилия зажима 0-6000 кг/см².
  • Автоматическая система компенсанции давления.

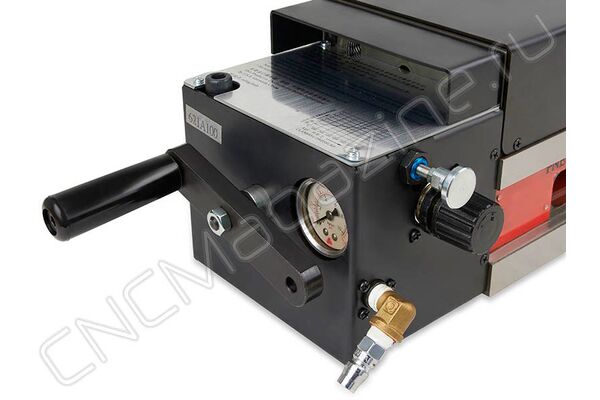

  • Возможность предварительной регулировки с помощью маховика.
  • Диапазон безопасного зажима 8 мм, скорость переключения 1.5 сек.
  • Расхождение губок возможно от максимального значения для модели, до полного их смыкания.
  • Предусмотрены сменные губки (приобретаются отдельно).
  • 4 способа зажима заготовки, режимы S1, S2, S3 доступны только со специальными губками (приобретаются отдельно).
  • Три способа крепления тисков: вертикальный, горизонтальный и на боку.

Преимущества пневматических тисков JPV:

  • Продукт является эксклюзивным патентом, одобренным USA, Тайванем и КНР
    Принцип тисков JPV основан на использовании поршневого пневмодвигателя (PAT. конструкция). Автоматизированная работа, нет необходимости в гидравлическом цилиндре, этот единственный вид превосходит любой бренд на внутреннем и международном рынке.
  • Сверхвысокая сила захвата
    Даже при низком давлении воздуха 8 кг/см², обеспечивает сверхвысокую силу захвата 6000 кг/см², а усилие захвата 0~6000 кг/см² можно свободно регулировать с помощью регулятора давления.
  • Автоматический поиск самого высокого источника воздуха
    При обработке заготовок из меди, алюминия и др. материалов, не содержащих железа, а также необработанного чугуна и пр., когда выполняется тяжелая резка, она может быть выполнена с регулируемым усилием захвата для обеспечения необходимого зажима заготовки, а также с функцией автоматической компенсации и удержания давления и т. д.
  • Самый большой диапазон безопасного зажима
    Скорость переключения составляет всего 1,5 секунды с диапазоном безопасности 8 мм, также тиски оборудованы страховочной линией на маховике и наглядно видно, превышен или нет диапазон безопасности зажатой заготовки.
  • Три вида установки тисков: вертикально, на боковую сторону, горизонтально
    Шесть граней корпуса тисков имеют суперотшлифованную и предварительно настроенную удерживающую прорезь и могут работать вертикально без зажимного приспособления.
  • Суперпрочный материал
    Корпус тисков изготовлен из высокопрочного графитового чугуна (FCD-60), цельная конструкция и закаленная термообработка (HRC45) на двух направлениях скольжения обеспечивают высокую точность, долговечность оснастки и высокую растяжимость.
  • Фиксированная прижимная конструкция с погружным уголком.

Видео-обзор пневмогидравлических тисков JPV:






 S (max)  S1  S2   S3

160

260

295

400







 № Стандарт проверки отклонения: 100 мм Отклонение
1 Параллельность поверхности тисков со скользящей поверхностью 0.01 мм
2 Вертикальность конца губок с основанием 0.015 мм
3 Вертикальность стороны со скользящей поверхностью 0.02 мм
4 Параллельность губок при раскрытии тисков 0.02 мм
5 Перпендикулярность губок при раскрытии тисков 0.02 мм
6 Отклонение зажатой заготовки относительно горизонтальной линии 0.02 мм
7 Отклонение зажатой заготовки относительно вертикальной линии 0.015 мм
8 Прямой угол вертикального блока к нижней части тисков 0.02 мм

  1. Прямое выходное давление обеспечивает двухстороннюю мощность для предотвращения деформации основного корпуса, и рабочие части долго сохраняют точность.
  2. Коническая форма может обеспечивает блокировку угла, чтобы исключить поднятие губок.
  3. Компрессор низкого давления 8 кг/см² может производить усилие зажима до 6000 кг/см² (для некоторых моделей).
  4. Тиски могут прессовать даже гвозди – благодаря автоматической системе компенсации давления.



Технические характеристики:

Бренд:
A:
105 мм
L1:
125 мм
L2:
  • 400 мм
X:
45 мм
Вид оснастки:
Материал тисков:
Механизм позиционирования:
  • Нет
Применение:
Серия тисков:
Рабочий ход, Smax:
160 мм
Ширина губок, B:
T:
15 мм
N:
18 мм
F:
  • 160 мм
K:
  • 85
K2:
  • 120
Особенности тисков:
H:
L:
Усилие зажима:
H1:
  • 163 мм
Вес:
50.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Товар доставляется в обрешетке

К этому товару подходят:

Набор прецизионных параллельных подкладок для тисков PB151-2 (18 шт.)
Набор прецизионных параллельных подкладок для тисков PB151-2 (18 шт.)
Ожидаем
11 689 ₽
БПК-12-36 блок параллельный круглый
БПК-12-36 блок параллельный круглый
В наличии
790 ₽
6533-9 Набор параллельных блоков 160 мм, 9 пар
6533-9 Набор параллельных блоков 160 мм, 9 пар
В наличии
24 512 ₽
Посмотреть все

Россия — родина бренда

Китай — страна производства

Документы

Инструкция (Пневматические_прецизионные_тиски_высокого_давления_JPV.pdf, 733 Kb) Скачать
