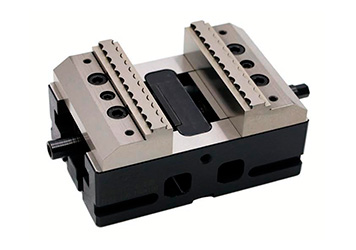

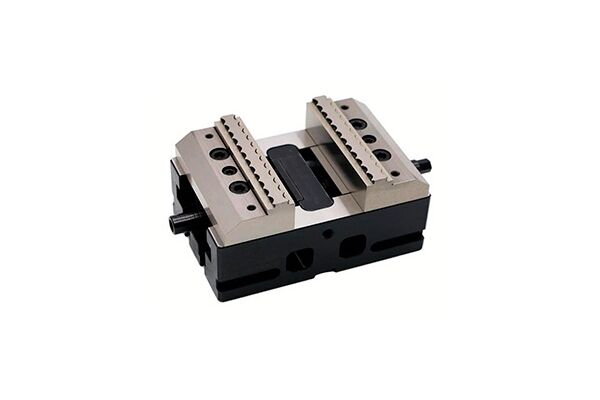

PH03-FD-208 Тиски самоцентрирующиеся 5-осевые
Подходящие товары
Подборка для этого товара
Самоцентрирующиеся прецизионные станочные тиски пятиосевые. Усилие зажима 23 кН.
Комплект поставки: тиски, шестигранный ключ 13.
Самоцентрирующиеся тиски используются для выполнения однотипных операций с заготовками разного размера.
Тиски предназначены для пятиосевых станков с ограниченной рабочей зоной. Их компактные габариты и небольшой ход губок позволяют эффективно использовать пространство стола.
Для расширения диапазона зажима без увеличения габаритов корпуса и длины винта предусмотрена перестановка губок. При выборе положения ориентируйтесь на следующее правило: если размер детали укладывается в оба диапазона, предпочтительнее использовать тот, в котором размер ближе к центру рабочего хода. Например, для детали 200 мм выбирайте диапазон 163-240 мм, а не 126-207 мм.
Губки — двусторонние. В корпусе выполнены по два установочных паза под каждую губку, что дает два диапазона рабочего хода: 126–207 мм в первом положении и 163–240 мм во втором.
Преимущества тисков:
- Компактная конструкция;
- Минимальная глубина зажима;
- Большой диапазон зажима;
- Универсальное применение;
- Самоцентрирующийся зажим с ручным приводом;
- Центр заготовки всегда находится в одной точке;
- Оснащен системой нулевой точки позиционирования, Zero-Point System;
- Губки можно установить прямой и обратной стороной;
- Возможна установка на рабочую поверхность станка.
| Smax | Smax2 | Smax1 | Smax3 |
| 163-240 | 45-126 | 126-207 | 6-89 |
Технические характеристики:
- 96 мм
Крутящий момент, который допускается прилагать при затяжке ходового винта
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
