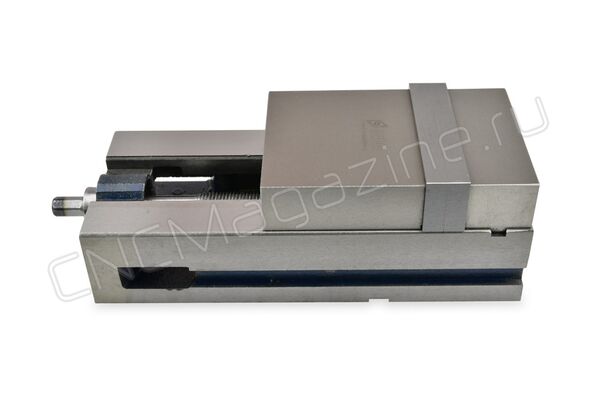

Тиски станочные QM16125N

Код товара:

Производитель: CNCM

Написать отзыв

Скачать PDF

17 235 ₽ с НДС (за 1 шт.)

+ 172 балла

+ −

Купить в 1 клик

Тиски станочные QM16125N

17 235 ₽ с НДС (за 1 шт.)

Подробные условия здесь

Цена в другом магазине

Ссылка на товар

Прикрепить КП/Счет конкурента

Имя

Телефон

E-mail

Я представитель юридического лица

Рабочий ход, Smax:

75мм 102мм 120мм 191мм 198мм

Ширина губок, B:

80мм 100мм 125мм 160мм 200мм

Подходящие товары

Подборка для этого товара

Описание
Документация
Оплата и доставка
Отзывы
Вопросы
Подходящие товары

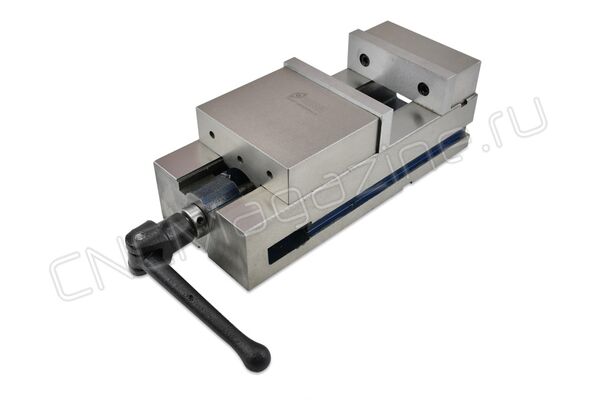

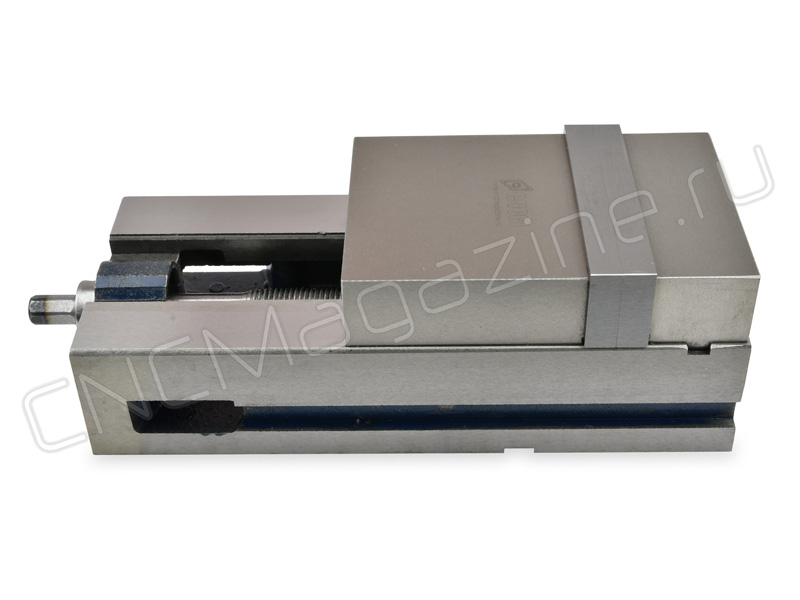

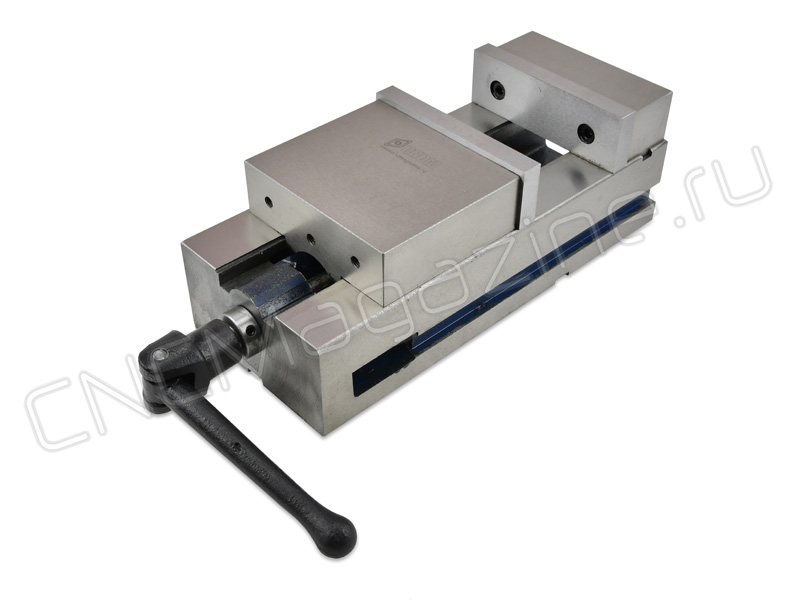

Тиски машинные QM16125N, ширина губок 125 мм. Габаритные размеры 307х126х106 мм. Толщина губок 14.2 мм. Ширина установочного паза 14 мм. Размер шпонки 20х14х9.3 мм (ДхШхТ).

Прочные и точные тиски для станков, обрабатывающих центров, шлифовальных станков, с ЧПУ.

Отклонение по плоскостям: ≤0.015 мм/100 мм
Параллельность: ≤0.03 мм/100 мм
Перпендикулярность: ≤0.03 мм.

Особенности модели:
1. Высокоточные станочные жестко фиксирующие тиски.
2. Корпус из чугуна с шаровидным графитом для высокой прочности и стабильности.

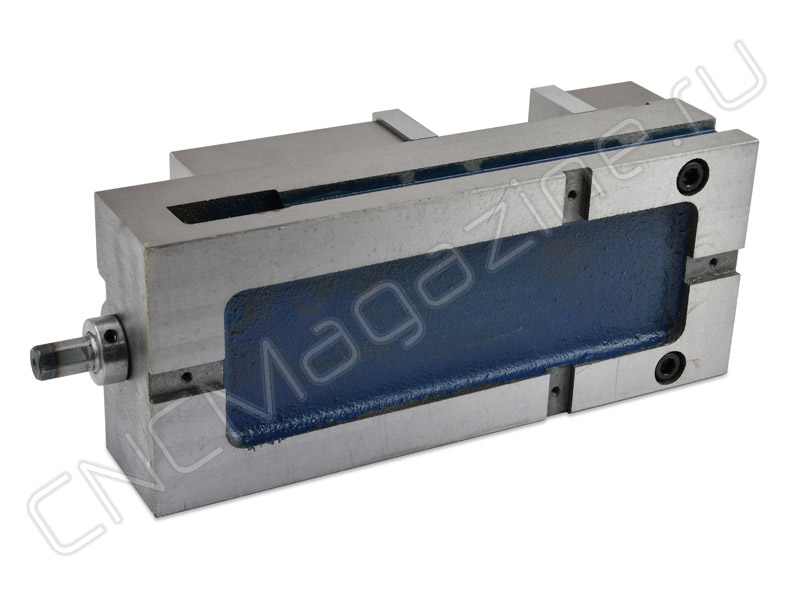

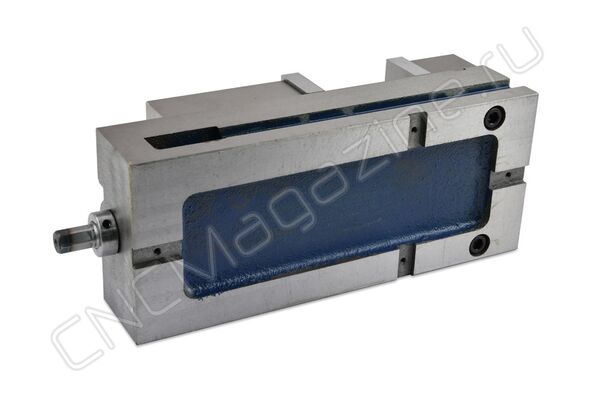

3. Благодаря параллельности и перпендикулярности корпуса тиски можно размещать как на основании, так и на боковую сторону.
4. Рабочие поверхности закалены свыше HRC45 для лучшей износостойкости.
5. Неподвижная губка прочно соединена с корпусом, что повышает прочность оснастки.

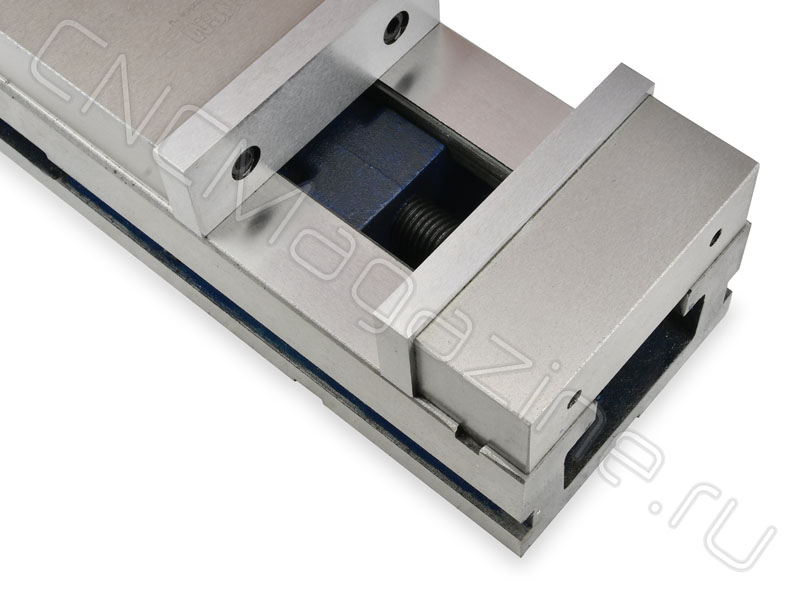

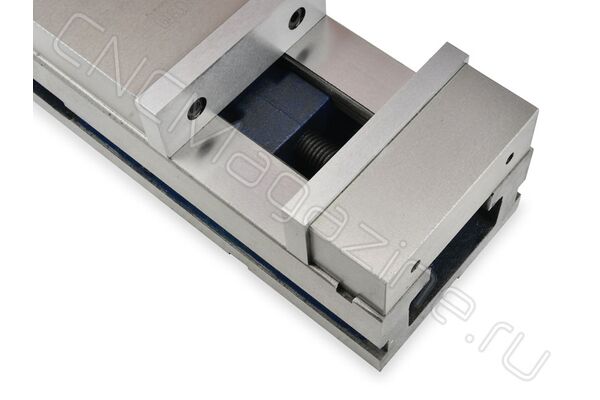

6. Специальный сферический элемент в подвижной губке направляет зажимное усилие вниз, что предотвращает выдавливание заготовок при продольном горизонтальном воздействии, и позволяет избежать деформации поверхности.
7. На валу установлен игольчатый подшипник, что позволяет без труда вращать рукоятку, получая максимальные усилия зажима.

Тиски позволяют закрепить заготовки различных габаритов в соответствии с 4-мя положениями накладок губок тисков. Три дополнительных положения губок подходят для зажима листовых материалов или небольших по толщине заготовок. Внимание! Жесткость фиксации в данных случаях определяется только винтами и площадь зажима ограничена.

L1	L2 (Smax)	L3	L4
299	102	170	231

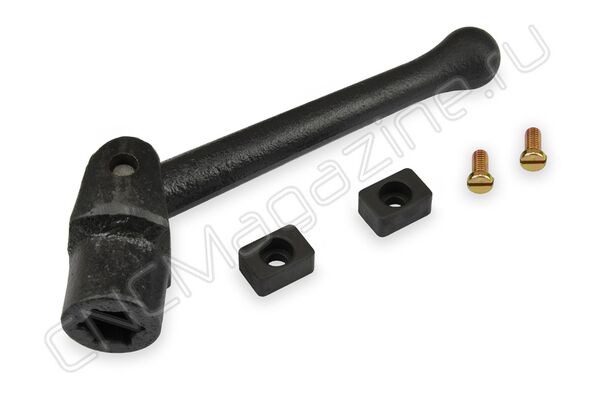

Примечание: Рукоятка входит в комплект.

Технические характеристики:

Бренд:

CNCM

100.5 мм

h2:

105.4 мм

Вид оснастки:

Тиски

Материал тисков:

Чугун

Механизм позиционирования:

Нет

Применение:

Серия тисков:

QM16N

Рабочий ход, Smax:

102 мм

Ширина губок, B:

125 мм

14 мм

Особенности тисков:

40 мм

340 мм

Усилие зажима:

3000 кг

Вес:

15.100 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
