Трехкулачковый зажим RL96-125 для фрезерного стола RL96 - S190 OSRANTON

Код товара:  41534
Производитель: OSRANTON
Написать отзыв
Скачать PDF

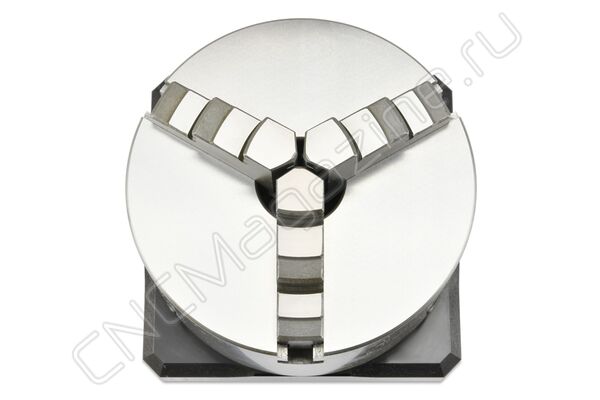

Трехкулачковый зажим RL96-125 для фрезерного стола RL96 - S190 OSRANTON
Трехкулачковый зажим RL96-125 для фрезерного стола RL96 - S190 OSRANTON
Трехкулачковый зажим RL96-125 для фрезерного стола RL96 - S190 OSRANTON
Новинка
Трехкулачковый зажим RL96-125 для фрезерного стола RL96 - S190 OSRANTON
2 шт на складе
49 462 ₽ с НДС (за 1 шт.)
+ 495 баллов
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

Основание 125x125 мм, диаметр патрона 125 мм, высота 102 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Компактный, тонкий, имеющий сквозное отверстие и при этом мощный фрезерный патрон-тиски на основании с механическим зажимом.

Конструкция патрона: спирально-реечный самоцентрирующийся. Ручные 3-х кулачковые патроны предназначены для надежного зажима цилиндрических, трех- и шестигранных заготовок на фрезерных, сверлильных, расточных станках и обрабатывающих центрах с ЧПУ. Эффективны при горизонтальном фрезеровании и сверлении, а также при работе на станках с наклоняемыми столами.

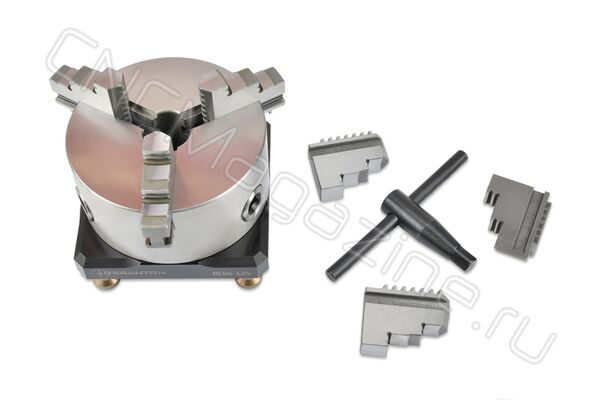

  • Два комплекта кулачков, прямые и обратные.
  • Диапазон зажима с прямыми кулачками 2.5-40 мм (внутренний диаметр), 38-125 мм (наружний диаметр).
  • Диапазон зажима с обратными кулачками 38-110 мм (внутренний диаметр).

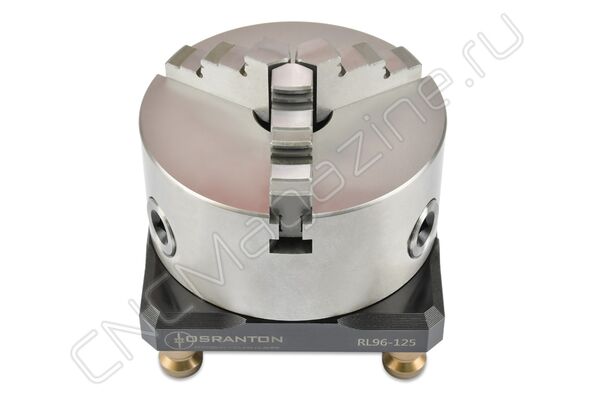

  • Патрон смонтирован на переходную пластину с четырьмя тяговыми шпильками. Межосевые расстояния шпилек, образуют квадрат 96*96 мм. Применяется совместно с быстросменным столом нулевого базирования RL96 - S190 OSRANTON.
  • Размер ключа 10x10 мм.

Особенности патрона RL96-125:

  • Патрон имеет несколько мест для установки ключа по периферии наружного диаметра.
  • Конструкция низкого патрона увеличивает свободный ход по оси Z, расширяя допустимую длину обрабатываемых деталей и экономя пространство на станке.
  • Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр.
  • Быстросменное исполнение упрощает монтаж и смену.
  • Стационарный, неповоротный.
  • Имеет сквозное центральное отверстие для размещения длинной детали. Плита не имеет сквозного центрального отверстия.
  • Экономит рабочее пространство станка.

Материал: Износостойкий литейный алюминиевый сплав.


Технические характеристики:

Бренд:
Вид оснастки:
Материал тисков:
Межосевое расстояние шпилек:
  • 96 мм
Применение:
Серия тисков:
Момент затяжки тисков, нМ:
100 нМ
Диапазон зажима:
2.5-110 мм
L:
B1:
76
C1:
96 мм
E:
30
H:
56
h:
126 мм
J:
16
K:
26
L2:
125
Вес:
7.050 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
