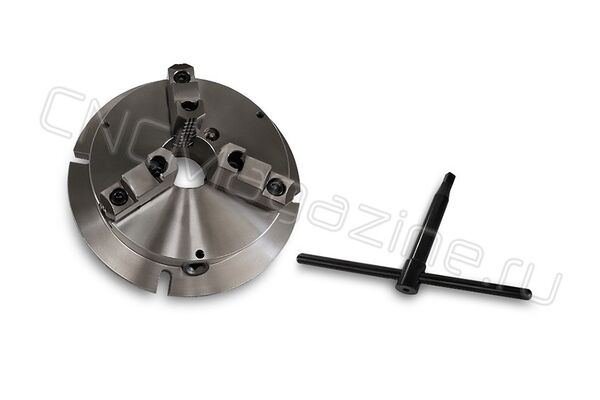

Диаметр основания 220 мм, диаметр патрона 170 мм, высота 58 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.
Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.
Конструкция трехкулачковых тисков типа VNBK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.
Особенности патрона VNBK:
- Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.
- Конструкция низкого патрона POWER SUPER THIN* (*мощный супертонкий) увеличивает допустимую длину в операциях механической обработки (свободный ход по оси Z).
- Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø8-160. Макс. зажим внутреннего диаметра: Ø48-150.
- Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
- Стационарный, неповоротный.
- Имеет сквозное центральное отверстие для размещения длинной детали.
- Конструкция зажима POWERFUL TYPE* (*мощный тип) может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
- Экономит рабочее пространство станка.
Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.
Материал: шаровидный чугун.
Технические характеристики:
Бренд: | CNCM |
Вид оснастки: | Тиски |
Материал тисков: | Чугун |
Применение: |
|
Вид тисов: | VNBK |
L : | 220 |
B1: | 58 |
B2: | 18 |
C: | 130 |
D: | 147 |
E: | 45 |
F: | 6 |
G: | 3-M10 |
H: | 68 |
J: | 26 |
K: | 40 |
K1: | 10 |
L2: | 170 |
M: | 13 |
Вес, кг | 12.400 |
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
