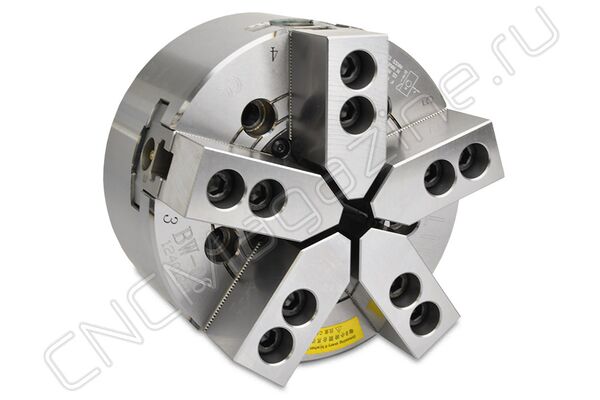

BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием

Код товара:  30171
Производитель: CNCM
Написать отзыв
Скачать PDF
BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
Есть комплект
BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
1 шт на складе
172 634 ₽ с НДС (за 1 шт.)
+ 1726 баллов
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Выгодные комплекты

BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
Код:  30171
BW-06A5 патрон токарный гидравлический 5-ти кулачковый со сквозным отверстием
В наличии
172 634 ₽
+
Смазка для токарных патронов (картридж 400гр)
Код:  33143
В наличии
Код:  33143
Смазка для токарных патронов (картридж 400гр)
О товаре
В наличии
1 477 ₽ 1 555 ₽
-5%
=
Выгода 78 ₽
Цена комплекта со скидкой
174 111 ₽ 174 189 ₽

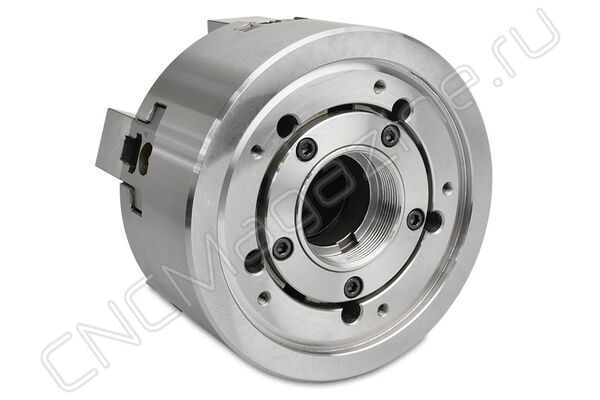

Патрон токарный BW-06A5 гидравлический 5-ти кулачковый самоцентрирующийся 169 мм, с большим сквозным отверстием диаметром 45 мм. Конструкция патрона: спирально-реечный самоцентрирующийся. Тип посадки 3: сквозная. Серия оптимально подходит для зажима тонкостенных заготовок, труб, в виде кольца и т.д.

Гидравлические пятикулачковые токарные патроны с проходным отверстием подходят для зажима цилиндрических и пятигранных заготовок или деталей. Высокая точность и повторяемость зажима. Зажим с несколькими точками контакта позволяет избежать деформации тонкостенной цилиндрической заготовки во время зажима. Патроны BW применяют в массовом производстве, так как их отличает высокая надежность, что гарантирует долгий срок службы и экономичность. Соответствуют японским стандартам.

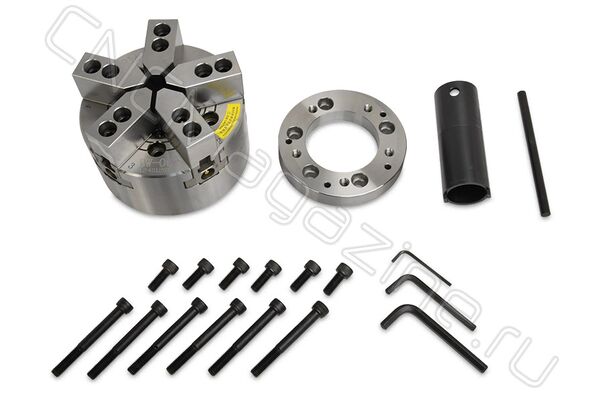

В комплект входит: 5 сырых прямых кулачков, фланец, 3 ключа, крепежные винты, клюя для снятия патрона.
Материал: Кованая сталь.

Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
спирально-реечный (самоцентрирующийся)
Материал патрона:
Серии:
Тип крепления:
  • Тип 3 - сквозное
Тип кулачков:
Тип патрона:
Гидравлический (автоматический)
Тяговое усилие, (кгс):
2200 кгс
Усилие зажима, (кгс):
5500 кгс
Шаг зуба кулачка:
1.5
ØA:
169 мм
Диаметр зажима min-max:
15-168 ммм
B:
97 мм
ØС:
140 мм
ØD:
104.8 мм
ØD1:
82.563 мм
ØD2:
60 мм
E1:
21 мм
ØF:
45 мм
G max:
26 мм
G min:
14 мм
H:
17.5 мм
K:
M55x2 мм
L1:
15.5 мм
M:
37 мм
M2:
10 мм
N:
73 мм
P:
20 мм
S:
31 мм
Вес:
16.850 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Товар доставляется в обрешетке
