JAB-40 цанговый токарный патрон

Код товара:  39815
Производитель: CNCM
Написать отзыв
Скачать PDF
Новинка

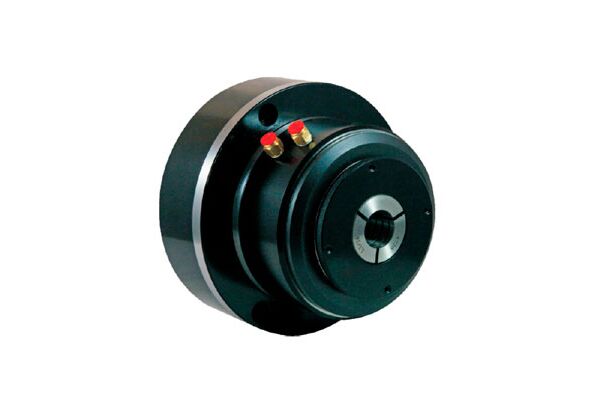

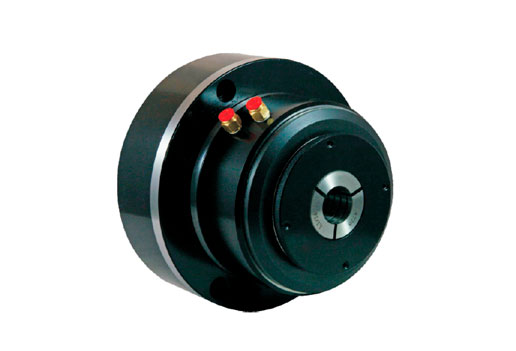

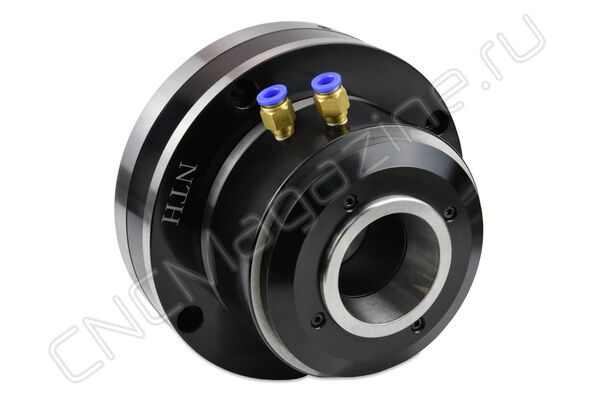

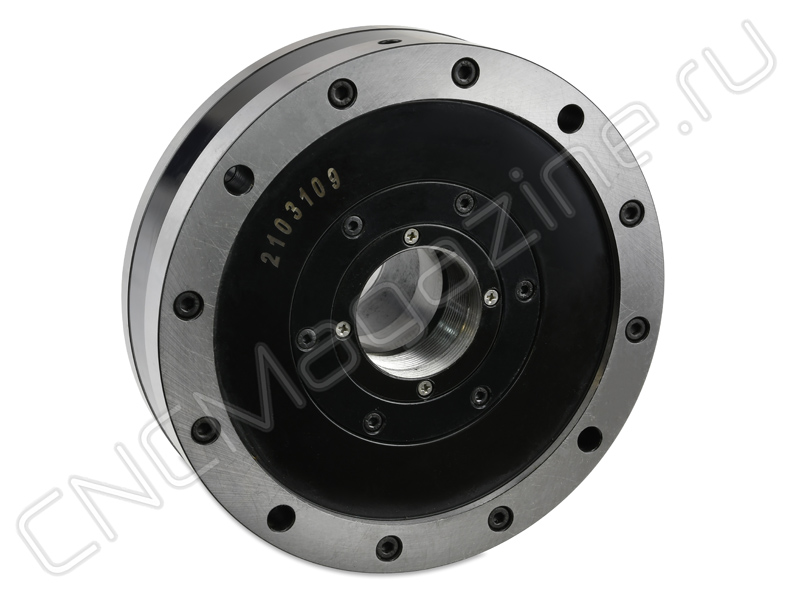

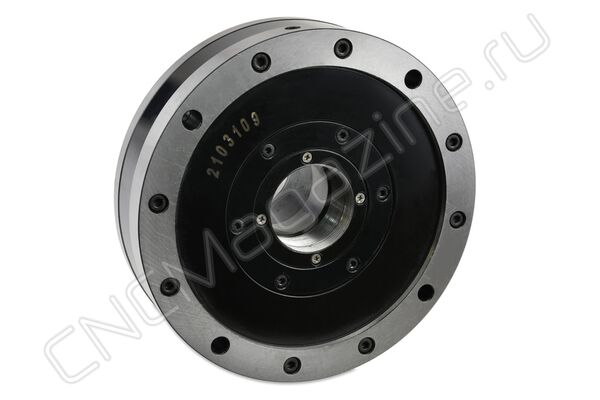

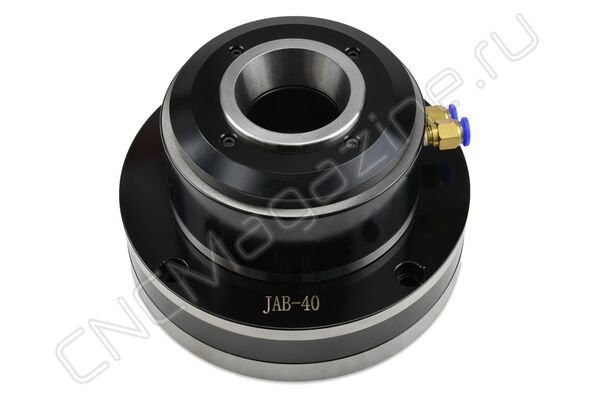

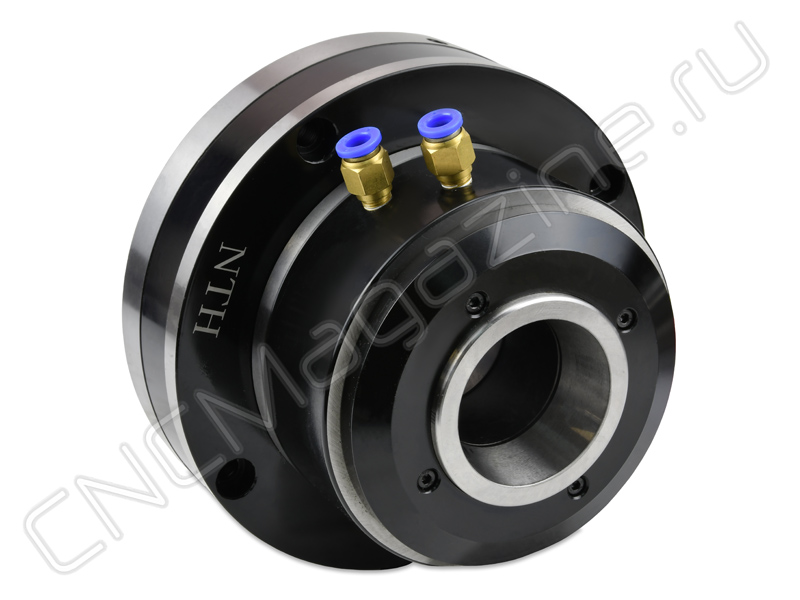

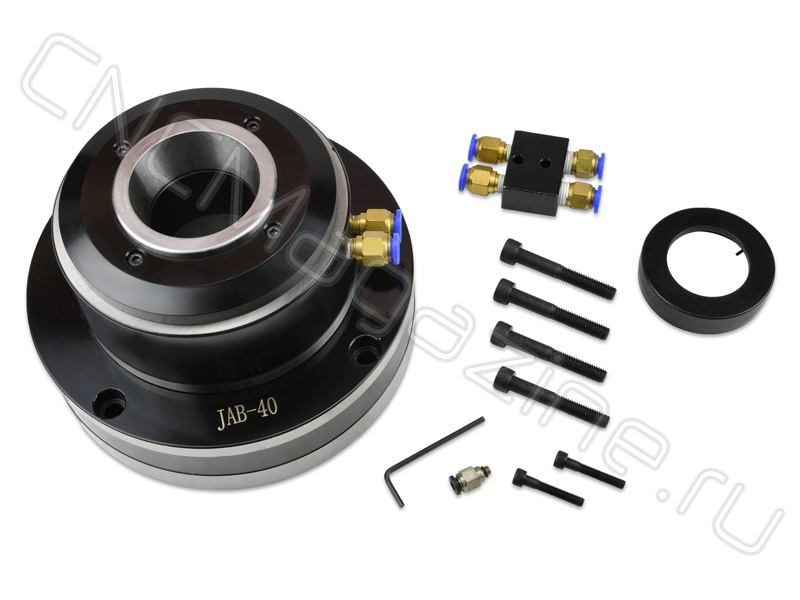

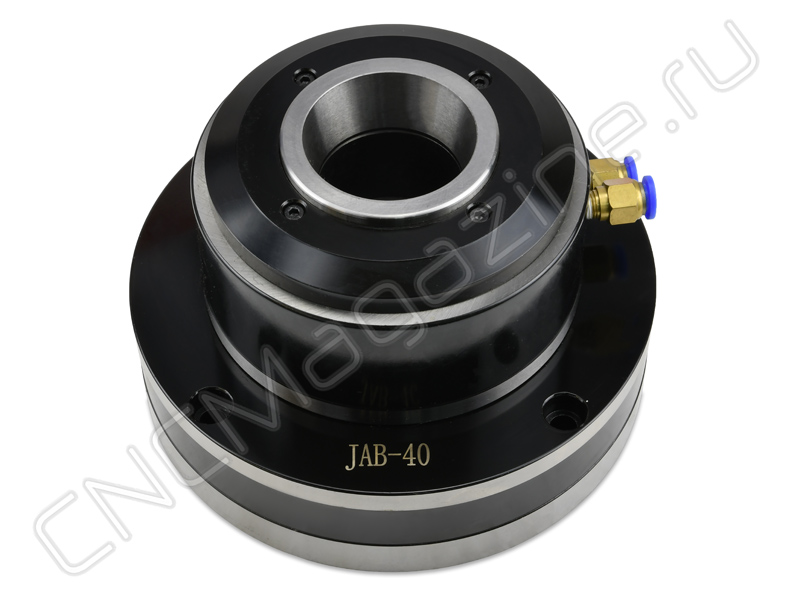

JAB-40 цанговый токарный патрон
1 шт на складе
202 976 ₽ с НДС (за 1 шт.)
+ 2030 баллов
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

Пневматический цанговый патрон JAB-40 применяется для зажима и удержания заготовки при механической обработке на универсальных и токарных станках ЧПУ.

Принцип зажима пневматического токарного патрона заключается в контроле зажима и разжима с помощью давления воздуха, что обеспечивает быструю, стабильную и надежную фиксацию.

Преимущества:

  • Возможность использовать в двух конфигурациях: внутреннее (разжим) или внешнее (зажим).
  • Отсутствие нагрузки на подшипник шпинделя благодаря балансировке конструкции из термообработанной стали.
  • Безопасное использование: когда давление воздуха прерывается, патрон всё ещё находится в состоянии зажима.

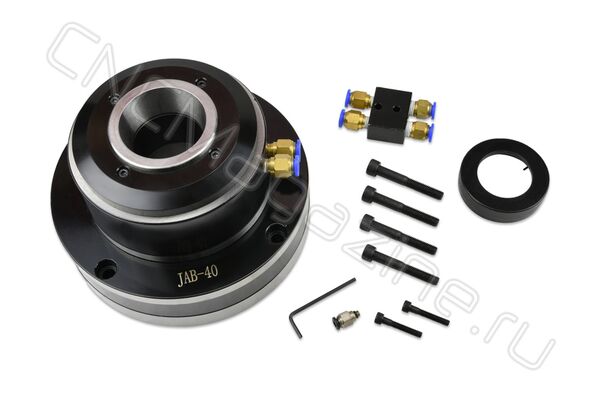

  • Прямое фланцевое соединение со шпинделем, простая и быстрая установка на токарном станке, возможность подключения к системе управления станком через трёхточечный комбинированный воздушный клапан.
  • Быстрая замена цанги: цанга не втягивается, и рабочую длину заготовки можно контролировать.

Точность корпуса в пределах 0.01 мм.

Технические характеристики:

Бренд:
Диаметр:
Макс. скорость вращения:
4000 об/мин
Подходящие цанги:
CC16
Рабочее давление:
3-8 кгф*см²
Серии:
Тип патрона:
Цанговый патрон
Усилие зажима (Н*м):
30 Н*м
Ход зажима:
1.5-2 мм
Ход поршня:
4 мм
Диаметр зажима min-max:
5-40 мм
B:
50 мм
ØD:
187 мм
ØD1:
150 мм
ØD2:
168 мм
ØD3:
72 мм
h:
118 мм
H1:
122 мм
z-d:
N:
133 мм
Вес:
14.500 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
