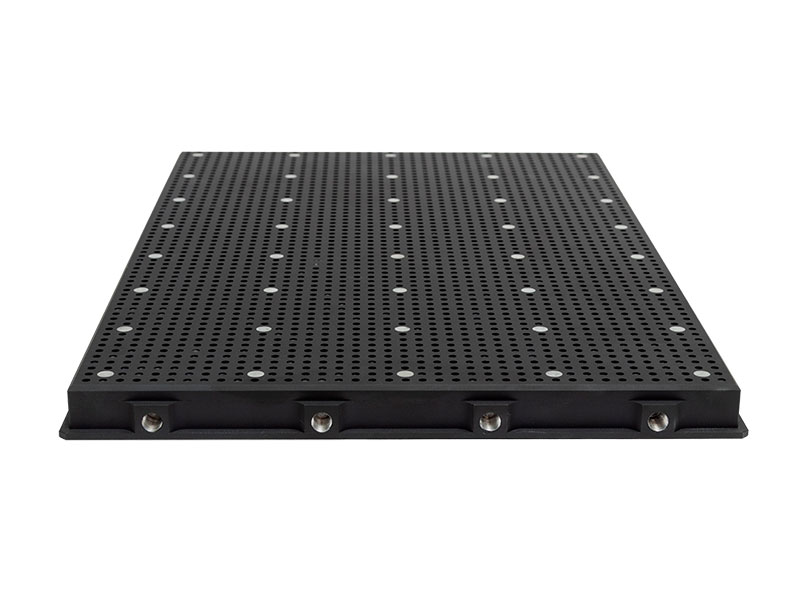

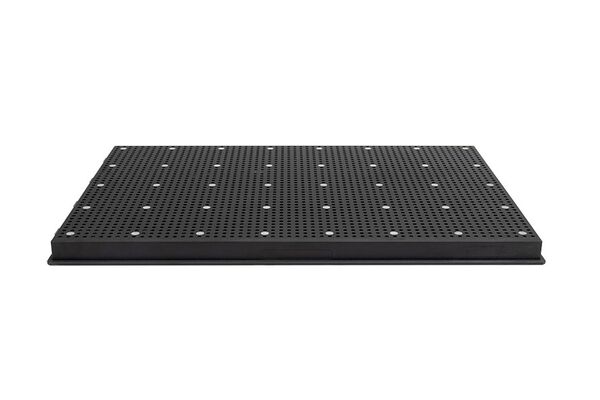

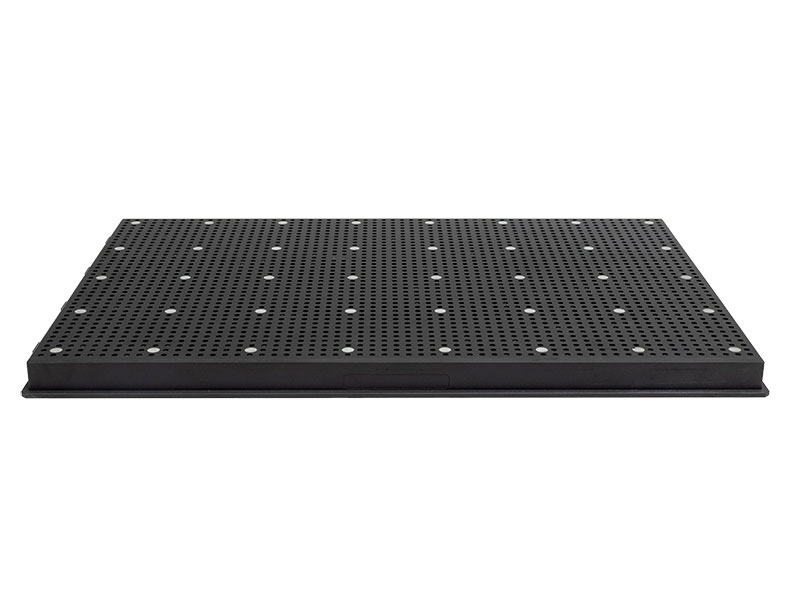

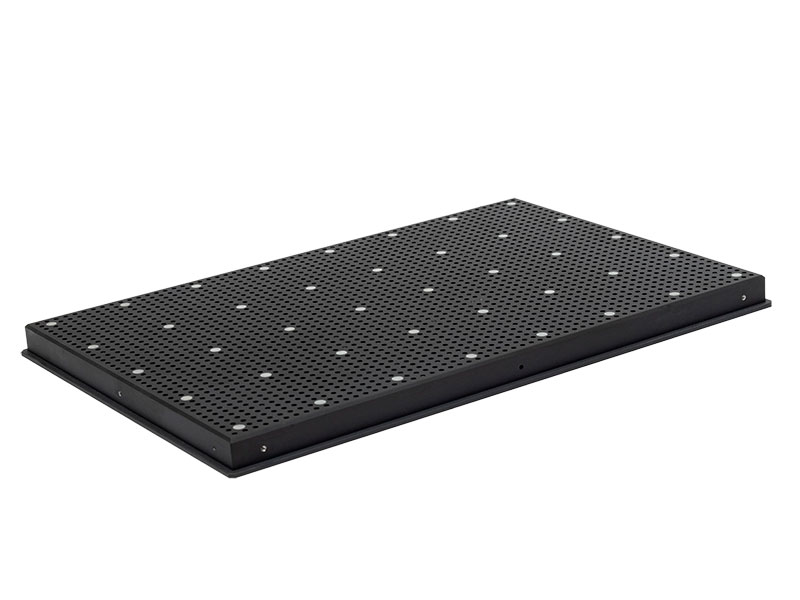

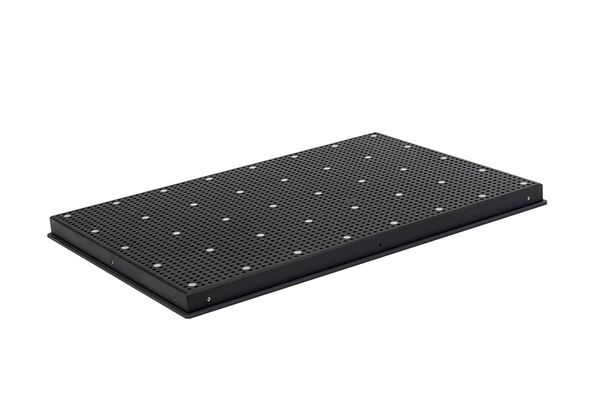

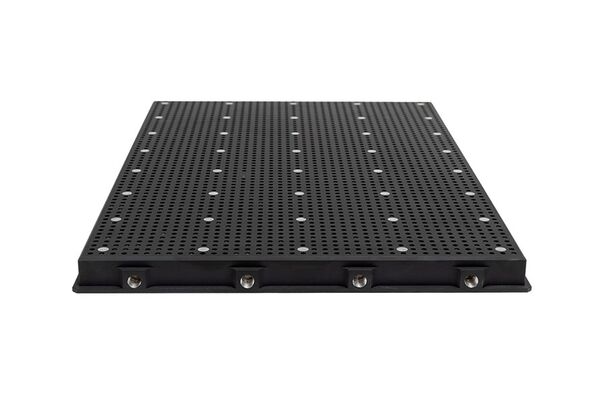

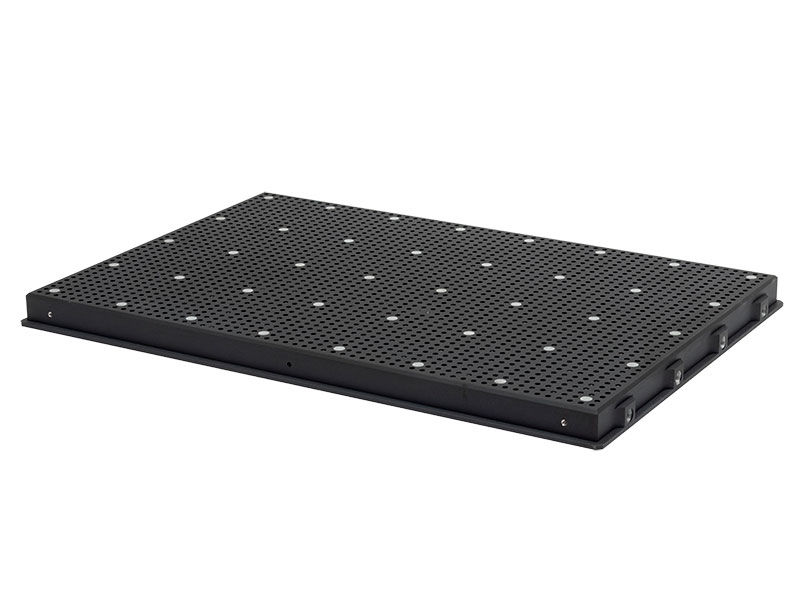

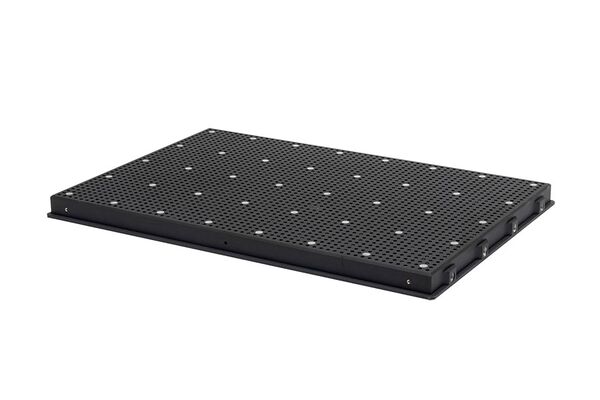

Перфорированный вакуумный стол с фрикционным покрытием VPR46BFC, 612х412х32 мм. Количество вакуумных зон - 4.

Перфорированные вакуумные столы VPRBFC покрыты специальным фрикционным покрытием и имеют несколько вакуумных камер (от 2-х до 4-х) таким образом можно на одном вакуумном столе одновременно закреплять несколько заготовок, по необходимости вакуумный канал можно перекрыть с помощью магистрального распределителя.

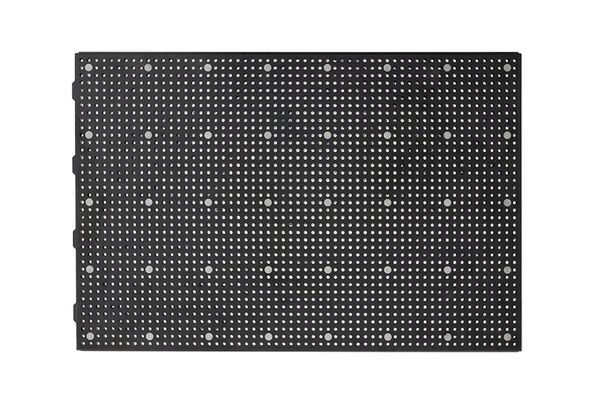

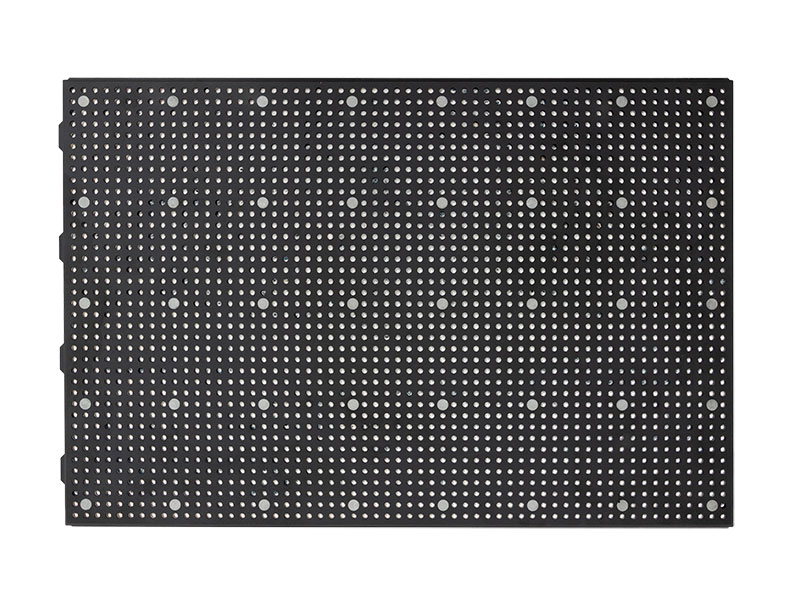

Рабочая поверхность перфорированного вакуумного стола состоит из множества отверстий. Каждое отверстие имеет переменный диаметр. В основании 0.3 мм и 5.0 мм на поверхности стола с шагом 10 мм, данное расширение увеличивает контактную площадь, что повышает силу прижима заготовки.

Основным преимуществом перфорированных вакуумных столов является возможность закрепления заготовок сложной формы без дополнительной перенастройки и подготовки шаблонов из полимерных матов. Так же данный тип столов является универсальным для групповой обработки деталей, когда из одного листа материала можно получить от 2 до нескольких сотен мелких деталей. Кроме того, на нем удобно обрабатывать детали с большим количеством окон и отверстий (например, лицевые панели приборов).

Особенности:

• Специальное фрикционное покрытие увеличивает усилие сдвига заготовки в 1.5 раза по сравению с другими вакуумными столами.
• Возможность расположить и фиксировать деталь в любом месте на рабочей поверхности, закреплять детали разной формы, а также одновременно фиксировать сразу несколько заготовок.
• Возможность закрепления плоских заготовок любой формы и любого характера (хрупкие, гибкие, тонкие).
• Равномерный прижим по всей плоскости заготовки.
• Возможность работы с СОЖ.
• Возможно проведение сквозной обработки с помощью подложки.
• Возможность исполнения вакуумных столов для фиксации на магнитном столе станка (стальные вставки).
• Широкие возможности по применению метода групповой обработки.
• Высокая точность изготовления (плоскостность рабочей поверхности 0.01/100 мм).

Обрабатываемые материалы:

• Алюминий и его сплавы.
• Титан.
• Графит.
• Композитные материалы.
• Латунь, бронза, медь.
• Керамика.
• Стекло.
• Сотовые сэндвич-панели.
• Сталь.
• Пластик.
• Текстолит.
• Дерево.

Перфорированные столы применяются на фрезерном, шлифовальном, гравировальном оборудовании для фиксации сложных деталей, имеющих большое количество сквозных отверстий (например, лицевые панели приборов), окон, со сложной геометрией контура.

1. Базовая перфарированная плита толщиной 32 мм - 1 шт.
2. Фитинг быстроразъемный прямой для вакуумной трубки 10/12 мм, присоединительный размер 1/4.
3. Упор квадратный с эксцентрическим пазом - 3 шт.
4. Установочная шпилька М5x16 для фиксации упора - 3 шт.
5. Прижим эксцентрикового упора - 3 шт.

Комплектация:

1. Вакуумный перфорированный стол - 1 шт.
2. Соединительные фитинги - 1 комплект.
3. Распределитель вакуумный - 1 шт.
4. Коврик перфорированный для сквозной обработки - 1 шт.
5. Полимерный прозрачный мат с пробойником - 1 шт.
6. Эксцентриковые упоры - 1 комплект.
7. Инструкция по эксплуатации на русском языке - 1 шт.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
