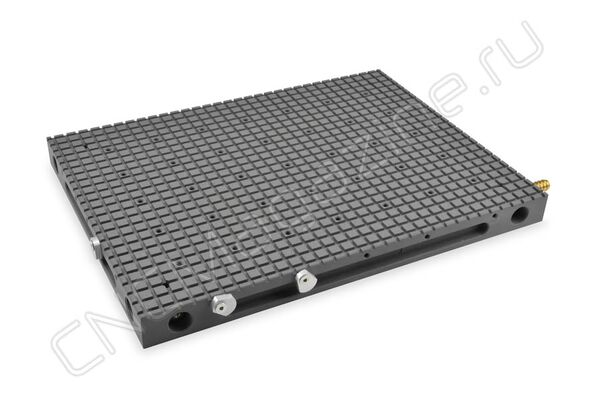

Вакуумный решетчатый стол VRS34, 400х300х32.5 мм. Количество вакуумных зон - 4.

Решетчатые вакуумные столы серии VRS (СТАНДАРТ) имеют 4 отверстия для выхода вакуума. Отверстия расположены по углам вакуумного стола, таким образом можно на одном вакуумном столе с помощью магистрального распределителя одновременно закреплять до 4-х заготовок или подключить штуцер с удобной стороны.

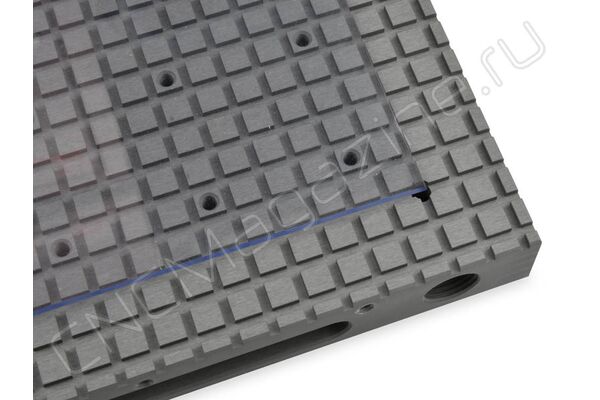

Вакуумный стол снабжен сеткой крепёжных отверстий М6 с шагом 50 мм для удобства базирования деталей и возможности установки дополнительных механических упоров. Решетчатый вакуумный стол можно доукомплектовать различными адаптерами и полимерными матами, что позволит проводить на них сквозную обработку отверстий и окон, а также обработку по контуру за один установ.

Особенности:

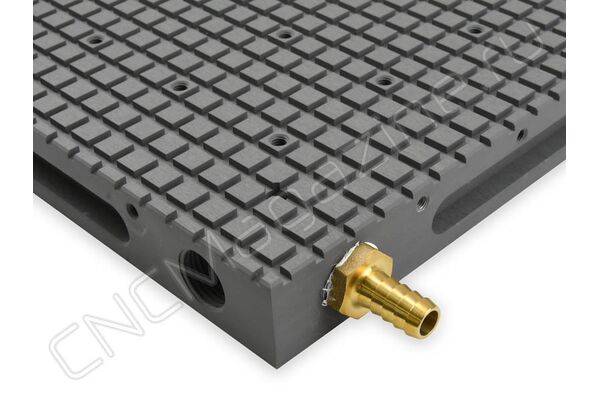

• 8 резьбовых отверстий для штуцера позволяют подвести шланг с удобной, в конкретном случае, стороны.
• 10 отверстий M8 с нижней части вакуумного стола для шпилек позволяют точно базировать его параллельно Т-образному пазу станка.
• Повышенная жесткость благодаря толщине 32.5 мм.
• Возможность исполнения для использования с системами нулевых точек (Zero Point System).
• Возможность исполнения для установки на 5-ти координатный станок (подвод вакуума снизу).
• Возможность исполнения вакуумных столов для фиксации на магнитном столе станка (стальные вставки).
• Возможность исполнения для сквозного крепления вакуумного стола к Т-образному пазу стола станка.
• Возможность увеличения рабочей площади за счет установки вакуумных столов в одну линию.
• Совместимость с адаптер-плитами VAC-MAT и вакуумными блоками.
• Возможность работы с СОЖ.
• Возможно проведение сквозной обработки с помощью сплошных полимерных ковриков.
• Высокая точность изготовления (плоскостность рабочей поверхности 0,01/100 мм).

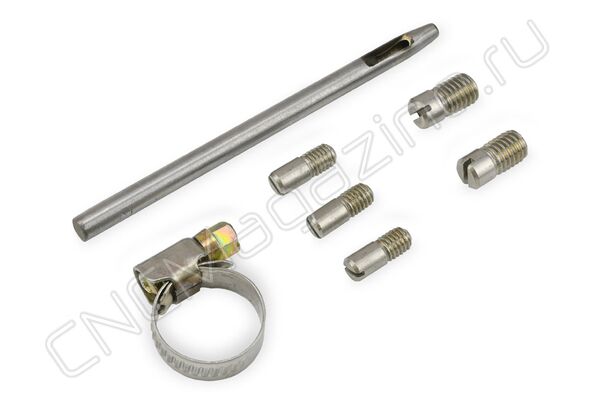

1. Решетчатый стол толщиной 32,5 мм - 1 шт.
2. Штуцер-елочка под шланг 12 мм, присоединительный размер 1/2” - 1 шт.
3. Заглушка с внутренним шестигранником, присоединительный размер 1/4” - 7 шт.
4. Винт крепления эксцентрикового упора М5х12 - 3 шт.
5. Упор эксцентриковый круглый малого диаметра - 3 шт.

Комплектация:

1. Вакуумный стол - 1 шт.
2. Эксцентриковые упоры с 2-х сторон - З шт.
3. Штуцер для вакуумного шланга - 1 шт.
4. Прозрачный мат с пробойником - 1 шт.
5. Инструкция по эксплуатации на русском языке - 1 шт.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
