MDD-065070 Сверло большого диаметра с центрирующей вставкой

Код товара:  26911
Производитель: CNCM
Написать отзыв
Скачать PDF
1 видео
MDD-065070 Сверло большого диаметра с центрирующей вставкой
MDD-065070 Сверло большого диаметра с центрирующей вставкой
MDD-065070 Сверло большого диаметра с центрирующей вставкой
Есть комплект
MDD-065070 Сверло большого диаметра с центрирующей вставкой
6 шт на складе
37 975 ₽ с НДС (за 1 шт.)
+ 380 баллов
+ −
Купить в 1 клик

Запасные части

Подборка для этого товара

Подходящие товары

Подборка для этого товара

Выгодные комплекты

MDD-065070 Сверло большого диаметра с центрирующей вставкой
Код:  26911
MDD-065070 Сверло большого диаметра с центрирующей вставкой
В наличии
36 836 ₽ 37 975 ₽
-3%
+
VMC-065070T наружный картридж для модульного сверла MDD
Код:  29576
В наличии
Код:  29576
VMC-065070T наружный картридж для модульного сверла MDD
О товаре
В наличии
6 540 ₽ 7 032 ₽
-7%
+
VNC-065070N внутренний картридж для модульного сверла MDD
Код:  29581
В наличии
Код:  29581
VNC-065070N внутренний картридж для модульного сверла MDD
О товаре
В наличии
6 540 ₽ 7 032 ₽
-7%
+
WCMX050308-FN CA5020 пластина для сверл
Код:  19493
В наличии
Код:  19493
WCMX050308-FN CA5020 пластина для сверл
О товаре
В наличии
4 x 367 ₽ 386 ₽
-5%
WCMX050308-FN CA5220 пластина для сверл
Код:  19498
В наличии
Код:  19498
WCMX050308-FN CA5220 пластина для сверл
О товаре
В наличии
4 x 367 ₽ 386 ₽
-5%
Выбрать товар
+
HPD-1238C-H Центрирующая вставка для модульного сверла MDD
Код:  26941
В наличии
Код:  26941
HPD-1238C-H Центрирующая вставка для модульного сверла MDD
О товаре
В наличии
2 935 ₽ 3 090 ₽
-5%
+
DXZ-452540200 Хвостовик сверла MDD
Код:  26918
В наличии
Код:  26918
DXZ-452540200 Хвостовик сверла MDD
О товаре
В наличии
12 025 ₽ 12 658 ₽
-5%
DXZ-452540250 Хвостовик сверла MDD
Код:  26922
В наличии
Код:  26922
DXZ-452540250 Хвостовик сверла MDD
О товаре
В наличии
13 362 ₽ 14 065 ₽
-5%
DXZ-452540400 Хвостовик сверла MDD
Код:  29836
В наличии
Код:  29836
DXZ-452540400 Хвостовик сверла MDD
О товаре
В наличии
17 245 ₽ 18 153 ₽
-5%
Выбрать товар
+
YXZ-4525300 удлинительный стержень для сверла MDD
Код:  27784
В наличии
Код:  27784
YXZ-4525300 удлинительный стержень для сверла MDD
О товаре
В наличии
14 397 ₽ 15 481 ₽
-7%
YXZ-4525400 удлинительный стержень для сверла MDD
Код:  27785
В наличии
Код:  27785
YXZ-4525400 удлинительный стержень для сверла MDD
О товаре
В наличии
17 366 ₽ 18 673 ₽
-7%
YXZ-4525500 удлинительный стержень для сверла MDD
Код:  29585
В наличии
Код:  29585
YXZ-4525500 удлинительный стержень для сверла MDD
О товаре
В наличии
19 236 ₽ 20 684 ₽
-7%
Выбрать товар
=
Выгода 4 071 ₽
Цена комплекта со скидкой
80 741 ₽ 84 811 ₽

Модульное сверло с центрирующей вставкой и сменными пластинами, для обработки больших диаметров и глубоких отверстий. С подачей СОЖ. С заменяемым хвостовиком. Диаметр 65-70 мм. Допуск на отверстие сверла без использования подкладных пластин +0.2 ~ -0.2.

Преимущества модульного сверла MDD:

  • Высокая производительность и стабильность при сверлении отверстий больших диаметров, в том числе глубоких.
  • В месте сверления имеет хорошую прямолинейность.
  • Внутренняя и внешняя режущие пластины установлены в сменный картридж.
  • Регулируемая центрирующая вставка (до 5 мм).
  • При практическом использовании наиболее уязвимой является внешняя кромка сменной пластины. Замена картриджа позволяет избежать смены всего сверла, что экономит средства на инструмент.
  • При регулировке внешнего картриджа рабочий размер сверла может настраиваться в пределах 0-5 мм.
  • Головка и хвостовик сверла имеют модульную конструкцию. При обработке отверстий различной глубины можно менять только хвостовик.
  • Сверло с центрирующей пилотной вставкой с подачей СОЖ лучше охлаждает зону резания, продлевает срок службы инструмента и ускоряет эвакуацию стружки.
  • Использование сменных твердосплавных пластин для сверления с высокой скоростью и подачей позволяет значительно улучшить производительность и качество обработки поверхности.
  • В процессе работы значительно повышается безопасность, так как стружка разрушается, а не разлетается в стороны, как при использовании традиционных спиральных сверл.
  • При обработке используется автоматическая непрерывная подача, не нужно каждый раз возвращаться назад, эффективность значительно повышается.
  • Возможно приобретение под заказ удлинителей сверла и сменных картриджей (спрашивайте у наших менеджеров).

Настройте оптимальную длину центрирующего сверла. Если значение ниже, не получится достаточного центрирования и качество обработанной поверхности снизится, если длина центровки больше оптимальной – появляется вибрация и снижается стойкость сверла.

Комплект поставки:

  • Сверло с картриджами (внутренний - 1 шт, внешний - 1 шт).
  • Центрирующая вставка (пилотное сверло) - 2 шт.
  • Пластины проставочные для изменения диаметра сверла - 5 шт.
  • Ключи.

Видеоинструкция: Как увеличить диаметр модульного сверла, заменить центрирующую вставку и режущие пластины:

Внимание!

  • При работе со сверлом MDD необходимо обильное и непрерывное внутреннее охлаждение. При его отсутствии (внутреннего охлаждения) применять сверловку с максимально более частым выводом сверла.
  • Центрирующая вставка при работе играет как центрирующую, так и опорную функцию, и режущая часть вставки так же способствует увеличению жёсткости.
  • Не нужно выполнять предварительную глубокую засверловку, поскольку освобождается центр, и это способствует увеличению риска вибрации.
  • При длинном вылете сверла имеет смысл сделать небольшое центровочное отверстие, чтобы центровочная вставка сверла встала по оси.

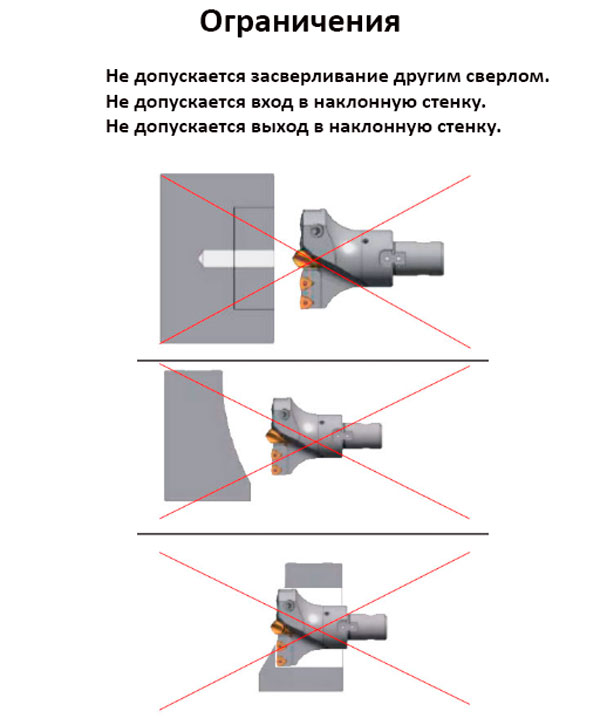

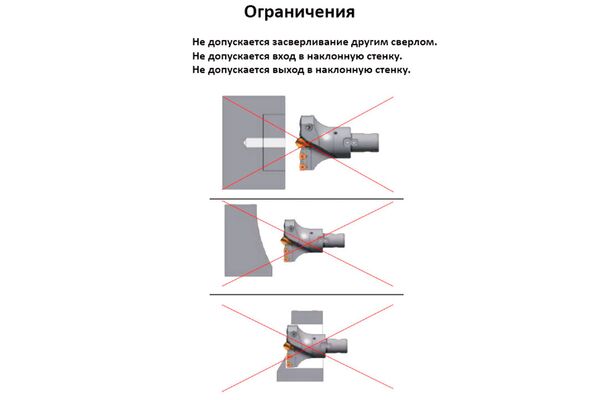

Ограничения:

  • Не допускается засверливание другим сверлом.
  • Не допускается вход в наклонную стенку.
  • Не допускается выход в наклонную стенку.

Ограничения





Технические характеристики:

Бренд:
Серия сверла:
Тип охлаждения:
Внутренний
Диаметр, D:
L:
Lc:
D1:
25 мм
Допуск на отверстие:
±0.2
D2:
45 мм
Картридж:
V*C-065070*
Серия/тип:
Сверло MDD
Подходящие пластины:
WC05
Количество режущих кромок:
4
Центрирующая вставка:
HPD-1238C-H
Вес:
1.301 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

К этому товару подходят:

DXZ-452540200 Хвостовик сверла MDD
DXZ-452540200 Хвостовик сверла MDD
В наличии
12 658 ₽
HPD-1238C-H Центрирующая вставка для модульного сверла MDD
HPD-1238C-H Центрирующая вставка для модульного сверла MDD
Ожидаем
3 090 ₽
VMC-065070T наружный картридж для модульного сверла MDD
VMC-065070T наружный картридж для модульного сверла MDD
В наличии
7 032 ₽
Посмотреть все

Россия — родина бренда

Китай — страна производства

Документы

Инструкция (Рекомендации_MDD.pdf, 1,387 Kb) Скачать
