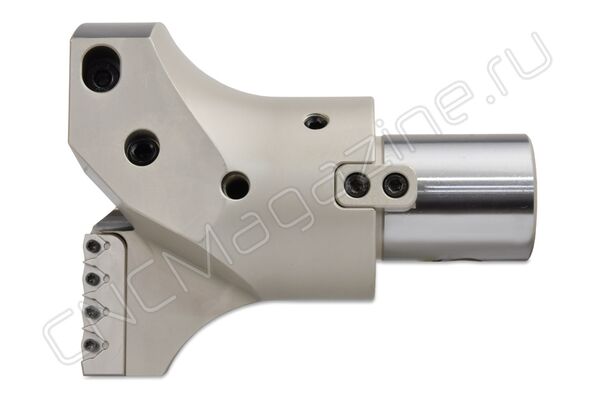

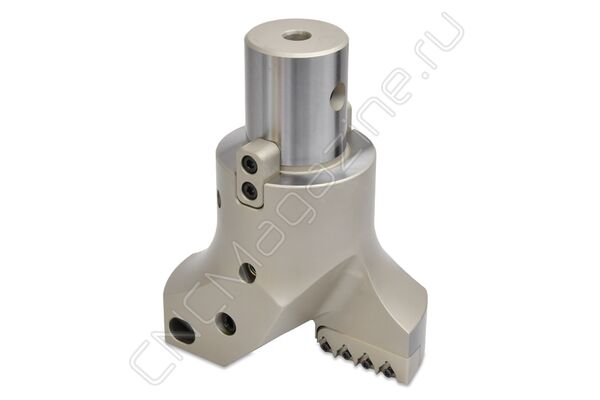

Модульное сверло с центрирующей вставкой и сменными пластинами, для обработки больших диаметров и глубоких отверстий. С подачей СОЖ. С заменяемым хвостовиком. Диаметр 140-145 мм. Допуск на отверстие сверла без использования подкладных пластин +0.2 ~ -0.2.

Преимущества модульного сверла MDD:

• Высокая производительность и стабильность при сверлении отверстий больших диаметров, в том числе глубоких.
• В месте сверления имеет хорошую прямолинейность.
• Внутренняя и внешняя режущие пластины установлены в сменный картридж.
• Регулируемая центрирующая вставка (до 5 мм).
• При практическом использовании наиболее уязвимой является внешняя кромка сменной пластины. Замена картриджа позволяет избежать смены всего сверла, что экономит средства на инструмент.
• При регулировке внешнего картриджа рабочий размер сверла может настраиваться в пределах 0-5 мм.
• Головка и хвостовик сверла имеют модульную конструкцию. При обработке отверстий различной глубины можно менять только хвостовик.
• Сверло с центрирующей пилотной вставкой с подачей СОЖ лучше охлаждает зону резания, продлевает срок службы инструмента и ускоряет эвакуацию стружки.
• Использование сменных твердосплавных пластин для сверления с высокой скоростью и подачей позволяет значительно улучшить производительность и качество обработки поверхности.
• В процессе работы значительно повышается безопасность, так как стружка разрушается, а не разлетается в стороны, как при использовании традиционных спиральных сверл.
• При обработке используется автоматическая непрерывная подача, не нужно каждый раз возвращаться назад, эффективность значительно повышается.
• Возможно приобретение под заказ удлинителей сверла и сменных картриджей (спрашивайте у наших менеджеров).

Настройте оптимальную длину центрирующего сверла. Если значение ниже, не получится достаточного центрирования и качество обработанной поверхности снизится, если длина центровки больше оптимальной – появляется вибрация и снижается стойкость сверла.

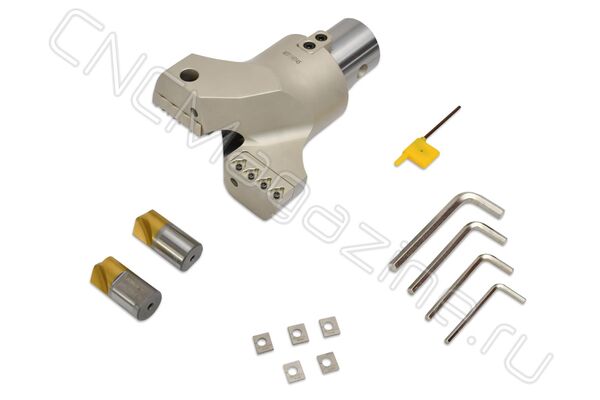

Комплект поставки:

• Сверло с картриджами (внутренний - 1 шт, внешний - 1 шт).
• Центрирующая вставка (пилотное сверло) - 2 шт.
• Пластины проставочные для изменения диаметра сверла - 5 шт.
• Ключи.

Видеоинструкция: Как увеличить диаметр модульного сверла, заменить центрирующую вставку и режущие пластины:

Внимание!

• При работе со сверлом MDD необходимо обильное и непрерывное внутреннее охлаждение. При его отсутствии (внутреннего охлаждения) применять сверловку с максимально более частым выводом сверла.
• Центрирующая вставка при работе играет как центрирующую, так и опорную функцию, и режущая часть вставки так же способствует увеличению жёсткости.
• Не нужно выполнять предварительную глубокую засверловку, поскольку освобождается центр, и это способствует увеличению риска вибрации.
• При длинном вылете сверла имеет смысл сделать небольшое центровочное отверстие, чтобы центровочная вставка сверла встала по оси.

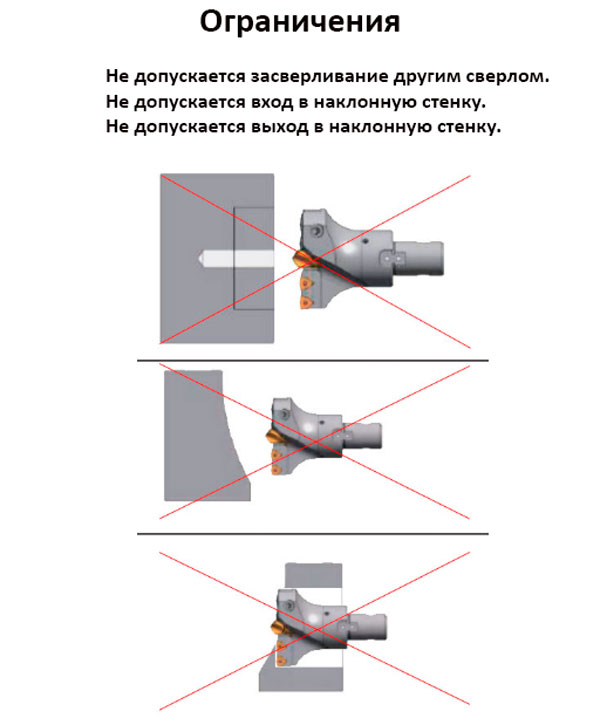

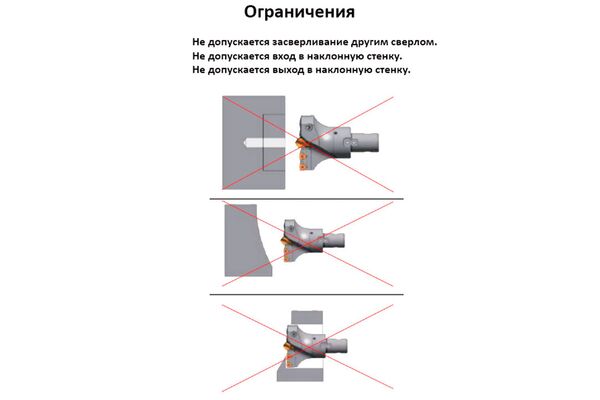

Ограничения:

• Не допускается засверливание другим сверлом.
• Не допускается вход в наклонную стенку.
• Не допускается выход в наклонную стенку.


Ограничения

Технические характеристики:
