Алмазное выглаживание: советы технолога, ответы на вопросы

Алмазное выглаживание — это финишная отделочная обработка поверхностей деталей методом пластического деформирования. Суть процесса – алмазный наконечник под определенным давлением перемещается вдоль обрабатываемой поверхности, вдавливая выступающие микронеровности в материал. Главное преимущество технологии: существенное повышение качества поверхностей без покупки дорогостоящих шлифовальных или специализированных отделочных станков. Операцию успешно выполняют на стандартных токарных станках различной конструкции или специальных станках.

В этой статье наш инженер-технолог отвечает на самые частые вопросы от клиентов.

Содержание:

1. Физика процесса и формирование микрорельефа
2. Технология обработки: припуски, проходы и точность
3. Обработка различных материалов
4. Влияние на геометрию деталей
5. Классификация и ресурс инструмента
6. Типичные дефекты и как их избежать
7. Безопасность при работе
8. Практические советы

Физика процесса и формирование микрорельефа

В отличие от резания, при выглаживании микронеровности поверхности не срезаются, а вдавливаются и деформируются. Алмазный индентор создает в зоне контакта высокие локальные давления, превышающие предел текучести материала. В результате металл течет: вершины микронеровностей вдавливаются во впадины, заполняя их.

Происходит следующее:

• Уплотнение поверхностного слоя. Металл в зоне обработки уплотняется, его плотность увеличивается.
• Формирование волнистого профиля. Из микрорельефа полностью уходят «пилообразные» вершины, а значительная часть впадин сглаживается. Поверхность из «зубчатой» становится волнистой с плавными переходами.
• Создание остаточных напряжений сжатия. Поверхностный слой получает напряжения сжатия, что повышает поверхностную прочность детали.

Именно такая упрочненная волнистая структура кардинально меняет эксплуатационные свойства изделия:

• Повышается прочность и износостойкость за счет уплотнения верхнего слоя и создания напряжений сжатия.
• Растет герметичность сопрягаемых поверхностей благодаря отсутствию сквозных микронеровностей.
• Улучшается коррозионная стойкость. В сглаженных микронеровностях просто не задерживаются влага и твердые агрессивные частицы, что блокирует очаги коррозии. Поверхность становится более гладкой и менее восприимчивой к воздействию агрессивных сред.

Технология обработки: припуски, проходы и точность

Чтобы процесс прошел штатно, необходимо соблюдать технологические рамки. Каждый параметр влияет на конечный результат.

• Припуск на обработку

Он минимален и составляет от 0,005 до 0,015 мм. Такой малый припуск объясняется тем, что выглаживание — это отделочная операция, а не черновая обработка. На практике стоит ориентироваться на верхнюю границу (0,015 мм), чтобы гарантированно попасть в требуемый допуск. Если припуск будет меньше 0,005 мм, алмаз может не «зацепить» все неровности. Если больше 0,015 мм — возрастет риск деформации детали и повышенного износа алмаза.

• Количество проходов

Нужно стремиться к одному рабочему проходу. Это золотое правило алмазного выглаживания. Увеличение проходов не дает прироста качества, но критически повышает риск перенаклепа и последующего отслаивания металла. При повторных циклах металл, уже упрочненный первым проходом, получает избыточную пластическую деформацию, что ведет к образованию микротрещин и отслаиванию поверхностного слоя.

• Точность размера

Диаметр детали после операции меняется крайне незначительно: обычно в пределах -0,01 мм. Это позволяет очень точно «ловить» финальный размер. Такое малое изменение размера из-за перераспределения металла, а не его удаления. Можно прогнозировать конечный диаметр с высокой точностью и минимизировать брак.

• Режимы, параметры и выбор инструмента

На итоговый результат влияет множество факторов: материал заготовки, ее однородность и сплошность, качество предварительной проточки, жесткость системы СПИД (станок-приспособление-инструмент-деталь) и сами режимы обработки. Любое отклонение от оптимальных параметров сразу сказывается на качестве поверхности.

• Как подобрать радиус сферы алмаза?

Радиус алмазного индентора подбирают исходя из твердости заготовки. Это критически важный параметр:

• Для сталей оптимально подходят алмазы радиусом около 1,5 мм. Меньший радиус создает большее давление на единицу площади, что необходимо для обработки более твердых материалов.
• Для цветных металлов (алюминий, медь, латунь) применяют более крупные сферы — 2,5 или 3,5 мм. Цветные металлы мягче, и больший радиус позволяет избежать чрезмерного вдавливания и деформации.

Неправильно подобранный радиус приведет либо к недостаточной обработке (слишком большой радиус), либо к повреждению поверхности (слишком маленький радиус).

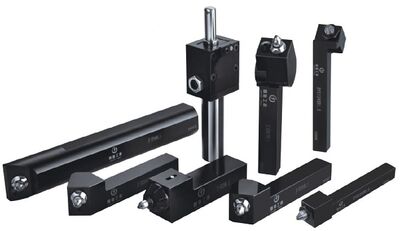

• Какие инструменты используются?

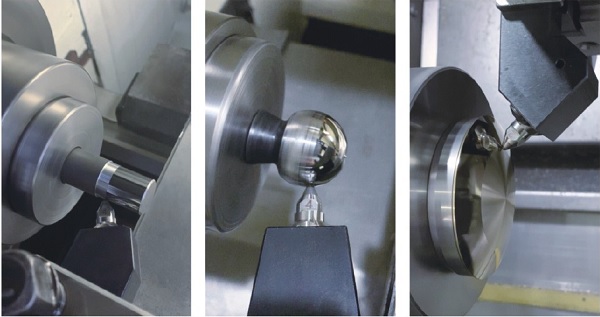

В зависимости от того, какую поверхность (внутреннюю или наружную) требуется обработать, выбирают соответствующий выглаживатель.

Для наружных поверхностей применяют выглаживатели с наружным алмазом, которые устанавливаются в резцедержку.

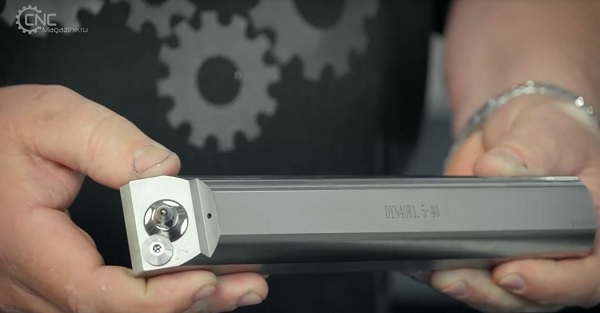

Для внутренних поверхностей (отверстий) используют выглаживатели с алмазом на конце стержня, который вводится в отверстие.

Если предъявляются специальные требования к детали, подбирают алмазные головки по радиусу скругления и типу крепления алмаза:

• Подпружиненное крепление позволяет алмазу компенсировать небольшие биения и неровности, обеспечивая более стабильное усилие прижима.
• Жесткое крепление обеспечивает точное позиционирование, но требует идеальной жесткости системы.
• Для внутренней обработки подбирают инструмент различного диаметра и длины в зависимости от диаметра и глубины отверстия.

Рекомендуем посмотреть видеообзор выглаживателей DYN CNCM: объясняем принцип работы и отвечаем на вопросы клиентов:

• Зачем нужна СОЖ?

Смазочно-охлаждающая жидкость при выглаживании обязательна.

Ее главные задачи:

• Отвод тепла. В зоне контакта алмаза с металлом выделяется значительное количество тепла. Без качественного охлаждения алмаз перегревается и может растрескаться из-за термических напряжений.
• Снижение трения. СОЖ уменьшает трение между алмазом и деталью, что снижает усилие обработки и износ инструмента.
• Удаление частиц металла. Жидкость смывает микрочастицы металла, которые могут поцарапать поверхность или алмаз.

Необходимо постоянно контролировать качество и концентрацию СОЖ в зоне обработки. Грязная или недостаточно концентрированная жидкость не справится со своими функциями.

Обработка различных материалов

Метод охватывает широкий спектр металлов, но имеет четкие границы применимости. Не все материалы одинаково хорошо поддаются алмазному выглаживанию.

Закаленные стали

Алмазные выглаживатели успешно работают по сталям, закаленным до 60 HRC. Это важное преимущество: можно обрабатывать детали после термообработки без дополнительной шлифовки. При этом микротвердость поверхности детали дополнительно возрастает на 15–30% за счет наклепа. Поверхностный слой уплотняется и упрочняется, что повышает износостойкость.

Незакаленные стали и чугун

Обычные конструкционные стали и чугун также хорошо поддаются выглаживанию. Для них характерен хороший эффект упрочнения и снижения шероховатости.

Цветные металлы

Алюминий, медь, латунь, бронза отлично выглаживаются. Для этих материалов характерно значительное снижение шероховатости и улучшение внешнего вида поверхности.

Покрытия

Применимость по газотермическим или гальваническим покрытиям оценивают индивидуально. Успех зависит от:

• Толщины слоя. Тонкие покрытия (менее 0,01 мм) могут быть повреждены или полностью удалены.
• Физических свойств. Покрытие должно иметь достаточную пластичность для деформации без растрескивания.
• Адгезии с основным металлом. Слабая адгезия приведет к отслаиванию покрытия под давлением алмаза.

Хромированные поверхности часто успешно выглаживаются, если хром имеет достаточную толщину и хорошую адгезию.

Строгое ограничение

Алмазное выглаживание не подходит для обработки нержавеющих и жаропрочных сталей. Эти материалы имеют склонность к налипанию на алмаз, что приводит к ухудшению качества поверхности и быстрому износу инструмента. Также эти стали имеют низкую способность к пластической деформации при выглаживании.

Влияние на геометрию деталей

Наибольшую эффективность метод показывает при обработке наружных диаметров жестких валов (например, контактных поверхностей под уплотнения и сальники) и при внутренней обработке короткоходых гидро- и пневмоцилиндров. В этих случаях достигается наилучшее сочетание качества поверхности и сохранения геометрии.

• Обработка тонких валов

Проходить алмазом тонкие валы можно, но это требует особого подхода. Под действием усилия прижима алмаза тонкий вал может прогибаться, что приведет к нарушению геометрии (бочкообразности или седлообразности). Обязательно применение дополнительных поддерживающих устройств:

• Люнеты (стационарные или подвижные) поддерживают вал в процессе обработки.
• Упоры ограничивают прогиб.
• Виброгасители подавляют вибрации, которые на тонких валах возникают особенно легко.

• Тонкостенные втулки и геометрия отверстий

При обработке тонкостенных втулок (как наружной, так и внутренней) тонкие стенки может повести и коробить. Усилие от алмазного выглаживателя создает локальные напряжения, которые деформируют тонкую стенку. В результате отверстие может стать овальным или получить другую форму, отличную от цилиндрической.

Чтобы предотвратить дефекты формы, используют:

• Специальные компенсирующие втулки и вставки, которые принимают на себя усилие от выглаживателя и не дают детали деформироваться.
• Цанговые зажимные приспособления, которые либо плотно охватывают втулку (при внутренней обработке), либо плотно охватываются ею (при наружной). Это обеспечивает равномерное распределение усилий и предотвращает коробление.
• Оправки, которые вставляются в отверстие при наружном выглаживании и поддерживают стенку изнутри.

Классификация и ресурс инструмента

Инструмент для выглаживания делят по двум основным признакам:

По виду крепления алмаза:

• Жесткое крепление. Алмаз зафиксирован в корпусе без возможности перемещения. Обеспечивает высокую точность обработки, но требует идеальной жесткости системы СПИД и отсутствия биений.
• Упругое крепление (пружинный выглаживатель). Алмаз установлен на пружине или упругом элементе, что позволяет ему компенсировать небольшие биения и неровности поверхности. Такое крепление более forgiving (прощает ошибки) и обеспечивает стабильное усилие прижима.

По энергетическому воздействию:

• Механическое выглаживание. Классический вариант, когда алмаз перемещается вдоль детали под постоянным давлением.
• Вибровыглаживание. К основному движению подачи добавляются высокочастотные колебания (вибрация). Это позволяет снизить усилие обработки, улучшить качество поверхности и обработать более твердые материалы.

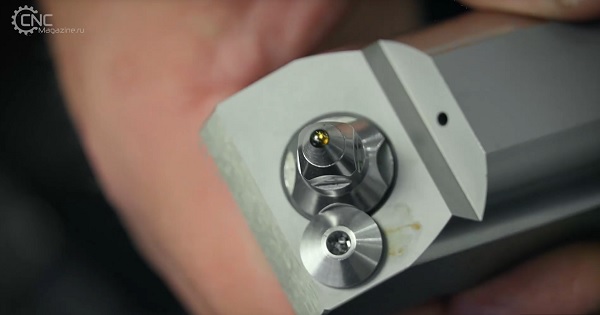

• Ресурс алмазного наконечника

Ресурс алмазного наконечника напрямую зависит от условий эксплуатации. При правильном использовании алмаз может обработать тысячи деталей без заметного износа.

Факторы, влияющие на ресурс:

• Соблюдение правил эксплуатации. Нельзя допускать ударных нагрузок, работы без СОЖ, превышения рекомендованных режимов.
• Конструкция выглаживателя. Хорошие выглаживатели имеют возможность поворота алмаза относительно оси. По мере износа одной части алмаза его можно повернуть и использовать неизношенную часть. Это многократно увеличивает ресурс инструмента.
• Качество предварительной обработки. Чем чище поверхность после точения, тем меньше нагрузка на алмаз.
• Материал заготовки. Твердые и абразивные материалы изнашивают алмаз быстрее.

Необходимо регулярно осматривать алмаз под микроскопом или лупой для контроля износа и своевременно поворачивать или заменять его.

Типичные дефекты и как их избежать

Появление рисок, микротрещин или недостаточного упрочнения — следствие нарушения технологии. Разберем основные дефекты и их причины:

• Риски и царапины на поверхности

Причины:

• Износ рабочей кромки алмаза. Затупившийся алмаз не выглаживает, а царапает поверхность.
• Загрязнение зоны обработки. Попадание твердых частиц (окалина, стружка, абразив) между алмазом и деталью.
• Низкое качество поверхности после предварительного точения. Грубые риски от резца не удается полностью устранить.
• Неправильная установка инструмента. Алмаз установлен не по центру или под неправильным углом.

• Микротрещины

Причины:

• Чрезмерное усилие прижима инструмента. Слишком большое давление вызывает перенаклеп и растрескивание поверхностного слоя.
• Ошибки в режимах обработки. Неправильно выбранная скорость подачи или вращения.
• Внутренние напряжения в заготовке. Если в металле уже есть напряжения (после термообработки, сварки и т.д.), выглаживание может спровоцировать их проявление в виде трещин.
• Несплошности в структуре металла. Раковины, поры, включения в заготовке становятся концентраторами напряжений.

• Недостаточное упрочнение

Причины:

• Слишком малое усилие прижима. Алмаз не создает достаточного давления для пластической деформации.
• Недостаточная жесткость СПИД. Биения и вибрации снижают эффективность обработки.
• Слишком высокая скорость обработки. Алмаз не успевает воздействовать на поверхность.

• Отслаивание металла

Причины:

• Многократные проходы. Повторное выглаживание уже упрочненного слоя вызывает перенаклеп.
• Чрезмерное усилие. Превышение оптимального давления.

• Как повысить качество?

Тщательно готовить поверхность под выглаживание. Улучшать предварительную проточку: использовать острые резцы, оптимальные режимы резания, добиваться минимальной шероховатости перед выглаживанием.

Жестко гасить биения и вибрации детали. Проверять и налаживать станок, использовать качественную оснастку, применять люнеты и поддержки.

Следить за состоянием алмаза. Регулярно осматривать, своевременно поворачивать или заменять, не допускать работы изношенным инструментом.

Поддерживать правильные параметры СОЖ. Контролировать концентрацию, чистоту, подачу в зону обработки.

Строго соблюдать режимы обработки. Использовать рекомендованные значения усилия, скорости, подачи.

Безопасность при работе

Алмазное выглаживание в классическом варианте не требует каких-либо специфических мер безопасности. Процесс не сопровождается выделением вредных веществ, интенсивным искрообразованием или другими опасными факторами.

Достаточно соблюдения типовых требований техники безопасности при работе на металлорежущем оборудовании:

• Использовать защитные очки для защиты глаз от стружки и брызг СОЖ.
• Не оставлять станок без присмотра во время работы.
• Останавливать станок для измерений и наладки.
• Следить за исправностью оборудования и оснастки.
• Использовать спецодежду и средства индивидуальной защиты.
• Не прикасаться к вращающимся частям станка.

Единственная специфика: алмазный инструмент требует бережного обращения. Нельзя допускать его падения или ударов, так как алмаз, несмотря на твердость, довольно хрупок и может расколоться.

Практические советы

В завершение материала делимся советами, которые помогут получить качественную поверхность с первого прохода и избежать типичных ошибок на производстве.

1. Готовьте поверхность под выглаживание

Качество финишной операции на 80% зависит от предварительного точения. Используйте острые твердосплавные резцы и оптимальные режимы резания, чтобы микрорельеф перед выглаживателем был равномерным. Глубокие, рваные риски или следы от затупленного резца алмаз не закроет, а только загладит их края.

2. Работайте строго в один проход

Запомните главное правило: второй проход не сделает поверхность чище, но гарантированно вызовет перенаклеп. Металл устанет от избыточной пластической деформации, и поверхностный слой может начать отслаиваться.

3. Обеспечьте максимальную жесткость системы

Биение и вибрации — главные враги алмазного наконечника. Перед началом работы проверьте люфт в патроне и пиноли, убедитесь в надежности крепления резцедержки. Для длинных и тонких валов обязательно используйте стационарные или подвижные люнеты. Любое дрожание детали оставит на поверхности спиральный след.

4. Берегите алмазный наконечник

Алмаз твердый, но очень хрупкий. Категорически запрещены ударные нагрузки, падения и работа без СОЖ. Раз в смену осматривайте рабочую фаску под лупой или микроскопом. Если видны сколы или притупление — поворачивайте индентор в державке, чтобы ввести в контакт свежую грань. Это многократно продлит срок службы инструмента.

5. Контролируйте зажим детали и подачу СОЖ

Смазочно-охлаждающая жидкость должна подаваться непрерывно и обильно. Грязная жидкость или стружка в зоне контакта работают как абразивная паста. При зажиме тонкостенных втулок используйте цанги или компенсирующие оправки, чтобы избежать эллипсности и коробления после обработки.

Внедрение алмазного выглаживания позволяет отказаться от дорогостоящих шлифовальных станков и сократить время обработки. Главное — не нарушать технологию. Один проход, правильный радиус алмаза и контроль жесткости системы дадут нужный класс чистоты и упрочнят поверхность.

Сохраняйте этот материал как памятку для производства. Если у вас возникли вопросы по алмазному выглаживанию или подбору инструмента, команда технических специалистов CNCMagazine готова помочь.
