Электроэрозионная обработка: практические советы и нюансы от оператора станка DK77

Теория хороша для учебников, но в цеху все решает практика. Если вы читаете эту статью, значит, вы уже знаете, что такое искровой разряд, умеете заправлять проволоку и не путаете верхний токосъемник с нижним. Однако даже у опытных операторов возникают вопросы, на которые нет ответов в стандартных инструкциях к станку.

Почему новая проволока иногда режет хуже после замены? Стоит ли бояться износа барабана при установке графитовых щеток? В этой статье только практика. Без определений и теории. Технолог и наладчик участка электроэрозионной обработки CNCMagazine делятся личным опытом: реальные решения проблем с проволокой, токосъемниками, настройками и программированием. Все, что проверено в работе, а не взято из учебников.

Содержание:

1. Первый запуск новой проволоки
2. Графитовые щетки и токосъемники
3. Настройка станка: что на что влияет
4. Обработка различных материалов
5. Написание управляющей программы
6. Почему размеры детали не совпадают с программой
7. Как улучшить шероховатость поверхности после ЭЭО
8. Нужна ли дополнительная обработка после ЭЭО

|Для тех, кто только знакомится с темой: ранее мы уже писали про электроэрозию в металлообработке — рассказали про принцип работы, плюсы и минусы метода. Если вы новичок начните с той статьи, а затем возвращайтесь к этой.

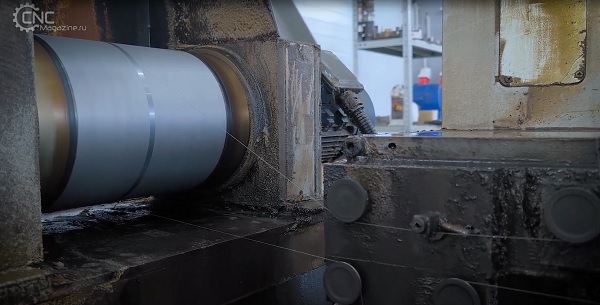

Первый запуск новой проволоки

Смена катушки — рутинная операция, но именно здесь часто допускаются ошибки, влияющие на качество первого реза.

Распространенный вопрос: Нужно ли очищать новую проволоку для удаления заводской смазки или восковой консервации?

Нет, ручная очистка не требуется. Консервационная пленка (воск или масло) обгорает в первые минуты работы. После этого можно запускать обычный режим обработки.

Почему не стоит чистить руками:

• Ворс от ветоши остается на проволоке и забивает направляющие.
• Агрессивная химия может нарушить свойства смазки или антикоррозийной пропитки проволоки.
• Теряется время — за 5 минут на малом токе станок все равно выходит на рабочий режим.
• Исключение: если проволока хранилась в грязном помещении и визуально загрязнена — протрите чистой ветошью без растворителя.

Замена проволоки: пошаговая инструкция

1. Подготовка к замене:

Ослабьте натяжитель примерно на две трети и смотайте старую проволоку. Датчики смены направления вращения поставьте в крайнее положение.

2. Установка барабана и катушки:

Зафиксируйте катушку на держателе, соблюдая направление вращения.

3. Первичная заправка:

Несколько раз прокрутите барабан вручную, чтобы хвостик проволоки заправился под основную намотку. Активируйте датчик смены направления вращения и зафиксируйте его. Выставьте минимальную скорость вращения для ручного режима.

4. Проверка натяжения:

Включите намотку и проверьте, как ведет себя зажим катушки. Если проволока идет туго или свободно, отрегулируйте винтом. Прокрутите барабан вручную 5-7 раз по направлению намотки, чтобы создать правильный зазор.

5. Финальная намотка и настройка

Заведите проволоку по схеме, снова ослабьте натяжитель и сделайте еще несколько оборотов вручную для ровной укладки. Включите второй конечный выключатель, в параметрах выберите быструю скорость намотки и запустите вращение барабана. Остановите примерно за 2 см до края и домотайте остаток вручную. После этого настройте наконечники в точном режиме, чтобы система отслеживала ход намотки.

Частые ошибки при замене:

Для удобной работы с катушками используйте устройство для перемотки проволоки — оно упрощает заправку и снижает риск перекосов при смене расходников.

• Почему рвется проволока во время реза

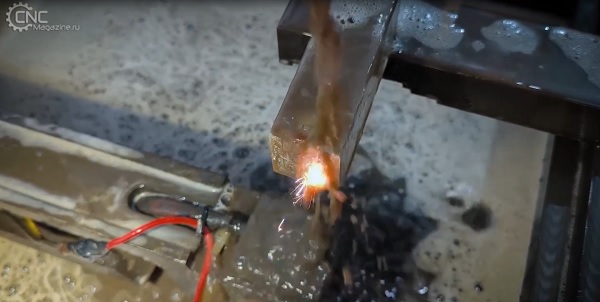

Обрыв проволоки — самая частая причина простоев на электроэрозионном станке. Практика показывает, что в 90% случаев проблема решается проверкой трех основных пунктов.

Три основные причины обрывов:

• Грязная СОЖ меняет свойства диэлектрика, из-за чего искра становится нестабильной.
• Высокая скорость подачи приводит к чрезмерному натяжению проволоки.
• Износ направляющих вызывает появление люфта, из-за чего натяжение скачет.

При обрывах действуйте по чек-листу:

• Проверить фильтр СОЖ.
• Проверить натяжение.
• Люфт станка (допустимые значения люфта и износа регламентируются паспортом станка. Как правило, для прецизионного оборудования осевой люфт направляющих более 0.01–0.02 мм требует вмешательства сервисной службы).
• Снизить скорость подачи на 10–20%.
• Проверить прижим щеток.

Профилактика обрывов:

И помните, что профилактика занимает меньше времени, чем устранение последствий.

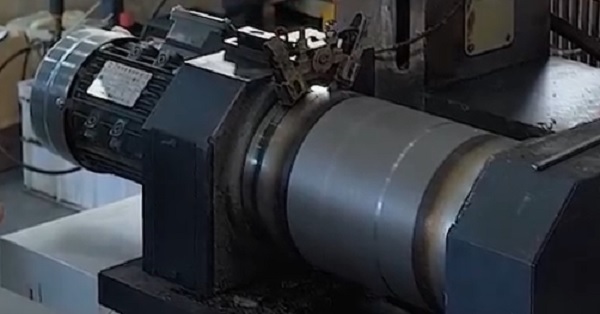

Графитовые щетки и токосъемники

Щетки передают ток на проволоку, и проблемы в этом узле часто становятся причиной нестабильного реза. После замены щеток могут возникнуть характерные неисправности, которые легко диагностировать.

Примечание: графитовые щетки могут входить в комплектацию станка или приобретаются отдельно в зависимости от производителя и конфигурации оборудования. При покупке станка уточняйте этот момент у поставщика.

Если после установки возникли проблемы:

1. Проверьте фильтр СОЖ:

Тщательно промойте колбу фильтра и убедитесь, что крышка плотно закручена. Это исключит подсос загрязненной эмульсии с металлической взвесью, приводящий к нестабильности искрообразования.

2. Контролируйте подключение токосъемников:

Провод нижнего токосъемника остается на месте, а на щетки подключается только провод верхнего токосъемника. Ошибки в схеме подключения становятся частой причиной нестабильной работы после замены.

3. Проверьте настройки станка:

Убедитесь, что выбран корректный режим скорости резания. В настройках доступны два варианта: автоматическая подстройка под толщину реза или работа на постоянной скорости.

Важно подключать оба токосъемника — верхний и нижний. Это обеспечивает стабильную дугу по всей высоте детали. Если подключить только один, рез уйдет в конус, особенно на деталях толщиной от 50 мм.

Ресурс графитовых щеток:

• Срок службы составляет 300–500 часов активной работы.
• Признак износа — искрение, не пропадающее после регулировки.
• Для твердых сплавов проверяйте состояние каждые 100 часов.

Для стандартных режимов резки стали и твердых сплавов надежным решением остается классический токосъем. Твердосплавный токосъмник обеспечивает стабильную передачу тока и выдерживает длительную работу без частой замены — оптимальный выбор для серийного производства.

• Можно ли резать другие материалы со щетками для алюминия

Да, можно. Если вы установили щетки для резки алюминия, при переходе на стальные детали их можно не снимать. Щетки универсальны и подходят для всех основных токопроводящих материалов.

Алюминий, сталь, нержавеющая сталь, титан, твердые сплавы, медь и графит — все эти материалы режутся с установленными щетками. Демонтаж при смене заготовки не требуется.

Это упрощает работу оператора — не нужно тратить время на переустановку токосъемников при переходе между разными материалами.

• Износ барабана при использовании щеток

Один из главных страхов при переходе на графитовые щетки — это возможный износ барабана. Однако практика показывает, что опасения напрасны. Барабан изготовлен из стали, а графит — материал мягкий, поэтому трение щеток не приводит к выработке поверхности. Специально для проверки мы осмотрели станок, где щетки отработали больше года. На барабане остался графитовый след, но никакой выработки или канавок не обнаружилось.

Для сравнения: стандартный токосъемник изнашивается стальной проволокой, особенно когда на ней осаждаются частицы алюминия. В таком режиме узел работает как пила. Графитовые щетки лишены этого недостатка. Если же беспокойство за ресурс барабана остается, можно применить стабилизаторы вместо щеток. В этом случае барабан вообще не задействован в процессе токосъема.

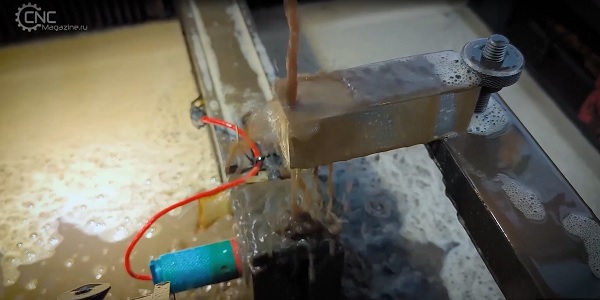

• Щетки или стабилизаторы для алюминия

Для резки алюминия можно использовать одно из двух приспособлений на выбор:

На практике стабилизаторы понравились нашим наладчикам больше в работе. На разных станках могут стоять разные дополнительные приспособления — оба варианта работают!

• Можно ли оставить щетки на станке постоянно

Да, можно и это даже удобно. Щетки и стабилизаторы рассчитаны на постоянную эксплуатацию и не требуют демонтажа при смене материала заготовки. Это одно из ключевых преимуществ данных приспособлений — оператору не нужно тратить время на переустановку токосъемников при переходе с алюминия на сталь или любой другой токопроводящий материал.

Почему это работает?

Графитовые щетки универсальны по своей конструкции. Они обеспечивают стабильный токосъем на всех типах материалов без необходимости перенастройки узла. Электрические параметры меняются через настройки станка, а не через замену оборудования.

Преимущества постоянной установки:

• Экономия времени на переналадку. В серийном производстве, где материалы меняются регулярно, это сокращает простой станка.
• Снижается риск ошибок при повторной установке. Каждый демонтаж и монтаж увеличивает вероятность неправильного подключения или повреждения контакта.
• Щетки изнашиваются равномерно при постоянной эксплуатации, что упрощает планирование их замены.

При постоянной установке рекомендуется регулярно проверять прижим щеток: раз в 100 часов при работе со сталью и каждые 50 часов при работе с твердыми сплавами.

При резке алюминия стандартные токосъемники часто залипают из-за особенностей металлической стружки. Графитовые щетки для резки алюминия решают эту проблему: мягкий материал не царапает проволоку, а стабильный контакт снижает количество обрывов на вязких сплавах.

Наш наладчик Данил Шелудченко рассказал и показал в видео, как модернизировать станок DK77. В видео ролике подробно про подготовку оборудования, установку графитовых щеток и монтаж верхнего и нижнего стабилизаторов напряжения.

Если планируете апгрейд, это видео поможет избежать ошибок и сэкономить время:

Настройка станка: что на что влияет

Правильная настройка — половина успеха. Разберем ключевые параметры и их влияние на результат:

1. Импульс — это частота искр. Подбирается под конкретную задачу. Влияет на чистоту поверхности, скорость реза и точность размеров. Чем чаще импульс, тем быстрее идет рез, но поверхность становится грубее.
2. Пауза — «время отдыха между импульсами». Нужно для охлаждения заготовки и проволоки. Еще пауза помогает вымывать шлак из зоны реза. Если пауза слишком короткая — проволока рвется от перегрева.
3. Усилители — регулируют силу тока. Чем больше усилителей, тем мощнее искра. Для черновой обработки важно увеличить силу тока. А для чистовой количество усилителей снижают.
4. Скорость перемотки — отвечает за движение проволоки через зону реза.

Быстрая перемотка для черновой обработки лучше вымывает шлак.

Медленная перемотка для чистовой дает более стабильный рез.

5. Слежение — регулирует искровой зазор между проволокой и деталью. Правильно выставленное слежение держит стабильный рез без случайных коротких замыканий. Особенно важно для высоких заготовок. Хорошее слежение позволяет станку отвести проволоку при угрозе замыкания.
6. Скорость рабочего хода — регулирует подачу во время резки. На черновой обработке скорость ставят выше — главное снять материал. На чистовой — снижают ради требуемой точности.
7. Скорость холостого хода — определяет движение стола без резки. Не зависит от наличия проволоки в зоне. Нужна для быстрого позиционирования перед началом работы.

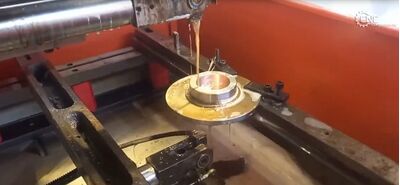

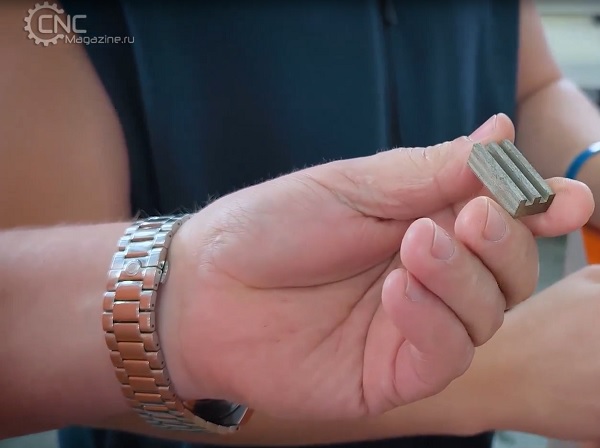

Обработка различных материалов

Каждый материал ведет себя по-своему. Универсальных режимов не существует — то, что работает на стали, не подойдет для алюминия.

• Прочность и скорость реза

Чем прочнее материал, тем дольше он режется. Принцип электроэрозии основан на высокочастотном разряде с локальной температурой до 10 000°C, которая выжигает металл. Твердые сплавы требуют больше импульсов на снятие того же объема материала по сравнению с мягкой сталью.

Общее правило: твердость материала напрямую влияет на время обработки. Закаленная сталь режется на 15–20% медленнее незакаленной. Твердые сплавы (ВК, ТК) могут требовать в 3–5 раз больше времени.

• Цветные металлы и налипание

Цветные металлы имеют свойство налипать на проволоку. Это ухудшает процесс резки по всем параметрам — растет количество обрывов, падает точность, портится поверхность.

Почему это происходит:

Электрод у нас молибденовый, и настройки станка подобраны под его свойства. Когда поверх проволоки осаждаются частицы другого металла (особенно алюминия или меди), электрические параметры меняются. Искра становится нестабильной, зазор плавает, начинаются короткие замыкания.

Как бороться с налипанием:

• Увеличьте скорость перемотки проволоки, ведь свежий участок электрода работает стабильнее.
• Добавьте давление промывки для более эффективного вымывания стружки из зоны реза.
• Делайте паузы каждые 50-100 мм реза. Это позволит проволоке очиститься.

Используйте графитовые щетки или стабилизаторы, они снижают налипание на алюминии.

Написание управляющей программы

Программа управляет движением станка, но слепое следование коду не гарантирует результат. Нужно учитывать физику процесса и свойства материала еще на этапе подготовки.

• Толщина заготовки:

Универсальных настроек не существует. Тонкий металл режется иначе, чем толстый. При построении траектории сразу учитывайте толщину реза и подбирайте режимы под нее. Не пытайтесь резать 100 мм теми же настройками, что и 10 мм.

• Компенсация проволоки:

Смещение траектории рассчитывается по формуле: R проволоки + Искровой зазор.

Пример: Для проволоки ⌀0.2 мм (радиус 0.1 мм) при искровом зазоре 0.02 мм смещение составит 0.12 мм.

Важно: Искровой зазор зависит от мощности разряда и типа диэлектрика. Уточняйте рекомендуемые значения в таблице режимов вашего станка.

• Закаленная сталь:

Частая проблема — внутреннее напряжение металла. При резке заготовка может деформироваться и зажать проволоку. Это приводит к обрывам.

Решение: меняйте стратегию реза. Делайте разгрузочные резы перед финишным контуром, чтобы снять напряжение.

• Цветные металлы:

Для алюминия и меди обязательно используйте дополнительное оборудование для подачи тока.

Варианты: графитовые щетки на барабан или стабилизаторы напряжения в направляющие ролики.

Без этого: процесс резания будет нестабильным, точность упадет.

• Входы и выходы:

Не начинайте рез прямо с контура детали. Делайте вход с края заготовки или через стартовое отверстие в зоне припуска. След от старта останется на припуске, а не на готовой поверхности.

Совет: сохраняйте удачные программы в архив. Подписывайте файлы: материал, толщина, проволока, дата. На повторной детали не придется настраивать заново.

Почему размеры детали не совпадают с программой

Причин несколько, и большинство решаются на этапе настройки.

Основные причины:

• Не выставлена компенсация проволоки. Это самая частая ошибка. Компенсация равна половине диаметра проволоки. Например, для проволоки 0.2 мм нужно задать смещение 0.1 мм от контура. Без компенсации деталь получится меньше на 0.1-0.2 мм.
• Износ токосъемников или щеток. Искра плавает, проволока отклоняется от траектории. Проверьте износ и замените щетки при необходимости.
• Температурное расширение материала. Если в цеху холодно, а станок работал долго, размеры уплывут. Дайте детали остыть до комнатной температуры перед замером.
• Люфт в механике станка. Проверьте направляющие и винты подачи. Люфт больше 0.02 мм дает погрешность на больших размерах

Как проверить и исправить:

• Замерьте диаметр проволоки микрометром.
• Внесите точное значение в программу.
• Сделайте пробный рез на черновом режиме.
• Замерьте деталь, при необходимости внесите поправку.

Как улучшить шероховатость поверхности после ЭЭО

На производствах обычно используют три основных способа улучшения чистоты поверхности:

1. Снижение силы тока. Уменьшите количество усилителей на 30–40%. Искра станет мельче, а кратеры на поверхности менее заметными. Время реза увеличится на 20%, но поверхность выйдет глаже. Это самый быстрый способ без дополнительных проходов.
2. Добавьте чистовой проход. Один проход дает шероховатость Ra 1.6-3.2 мкм, два прохода: Ra 0.8-1.6 мкм, три прохода: Ra 0.4-0.8 мкм. Каждый проход добавляет 50% времени обработки, но результат того стоит. Для ответственных деталей два прохода — обязательный минимум.
3. Используйте качественную проволоку. Дешевая проволока имеет нестабильный диаметр и плохое покрытие. Искра скачет, поверхность портится, растут обрывы.

Качественная проволока имеет стабильный диаметр и однородное покрытие – предсказуемость процесса. Использование сертифицированных расходников снижает риск обрывов и брака, особенно при длительных автоматических циклах

Дополнительно увеличьте давление промывки, чтобы эффективнее удалить частицы из зоны реза. Снизьте скорость перемотки на чистовом проходе – рез становится стабильнее. Проверьте фундамент станка, ведь вибрация ухудшает результат, станок должен стоять ровно.

Комбинируйте способы для лучшего результата.

Нужна ли дополнительная обработка после ЭЭО

В большинстве случаев электроэрозия не дает полностью готовую деталь, и постобработку нужно планировать заранее.

После реза на детали остается хрупкий налет (белый слой), матовая поверхность с микроворонками и остатки рабочей жидкости. Для ответственных узлов добавьте удаление «белого слоя», иначе он может отколоться при эксплуатации.

Дальше ориентируйтесь по задаче. Если нужно зеркало, то полируйте. Если материал изменил свойства от нагрева — добавьте термообработку.

Обойтись без обработки можно только с черновыми деталями, внутренними полостями или там, где шероховатость не важна.

Главное правило: считайте время и стоимость постобработки сразу. Иначе на финише вас могут ждать неприятные сюрпризы.

Подводя итоги: успешная электроэрозионная обработка строится на глубоком понимании ограничений технологии, а не только на грамотной настройке станка. За годы практической работы мы выделили несколько фундаментальных принципов, соблюдение которых напрямую влияет на качество готовых деталей и итоговую стоимость заказа.

1. Проверка электропроводности перед запуском

Электроэрозия невозможна на непроводящих материалах. Перед началом партии убедитесь в соответствии свойств металла требованиям процесса. Эта проверка сэкономит время на переналадке и утилизации брака.

2. Управление термическими деформациями

Энергия разряда выделяет тепло, которое изменяет внутренние напряжения в металле. В тонкостенных деталях это приводит к деформациям. Правильный отжиг до и после обработки предотвращает деформацию детали.

3. Планирование чистоты поверхности

Поверхность после электроэрозии матовая с переплавленным слоем. Для зеркальной поверхности планируйте шлифовку или притирку. Закладывайте время и стоимость постобработки в расчет сразу.

Недостаточная промывка ведет к искрению, обрывам проволоки и браку. Особое внимание уделяйте деталям со сложными внутренними полостями. Обеспечьте беспрепятственный доступ жидкости к зоне реза.

4. Выбор проволоки влияет на результат

Разные типы проволоки отличаются материалом, диаметром и покрытием. Это сказывается на скорости, точности и шероховатости. Некорректное натяжение становится причиной обрывов и отклонений от размеров. Тестируйте расходники под конкретные задачи.

Точность ведения проволоки зависит не только от натяжения, но и от качества направляющих. Фильеры для станка серии DK77 снижают вибрацию на длинных резах и обеспечивает стабильное позиционирование.

5. Конструктивные особенности процесса

Для начала работы требуется стартовое отверстие для заправки проволоки. Внутренние углы всегда будут скруглены радиусом проволоки плюс искровой зазор. Идеально острые внутренние углы нереалистичны.

6. Проектируйте для производства

Упрощение геометрии, отказ от излишне тонких стенок и учет доступа для промывки сокращают бюджет на порядки. Вовлекайте технологов в обсуждение чертежей на ранних этапах.

Понимание этих принципов поможет избежать ошибок, снизить брак и сделать процесс предсказуемым. Планируйте параметры заранее, тестируйте режимы и не экономьте на постобработке.

Если у вас возникли вопросы по электроэрозионной обработке или подбору оборудования, команда технических специалистов CNCMagazine готова помочь.

Телефон: 8 (800) 555-41-16 (бесплатные звонки по России)

Email: sales@cncmagazine.ru

Материал подготовлен: Данил Шелудченко, наладчик участка электроэрозионной обработки CNCMagazine, Вера Романенко, маркетолог CNCMagazine.
