Обзор алмазного и роликового выглаживания: сравнение методов финишной обработки

Финишная обработка поверхностей деталей — это заключительный этап технологического процесса, который определяет качество, долговечность и надежность изделий. В современном машиностроении и на ремонтных предприятиях вопрос выбора правильного метода обработки становится все более актуальным. В этой статье мы подробно разберем обе технологии, их преимущества и недостатки, чтобы вы могли выбрать оптимальный вариант для ваших задач. Узнайте, какой метод подходит именно вам, и повысьте эффективность вашего производства.

Содержание:

1. Что такое алмазное выглаживание
2. Что такое роликовое выглаживание

3. Преимущества и недостатки алмазного метода
4. Преимущества и недостатки роликовой обработки
5. Области применения: где что лучше использовать
6. Как выбрать подходящий метод
7. Обзор алмазных и роликовых выглаживателей нашего интернет-магазина

Что такое алмазное выглаживание

Технология алмазного выглаживания основана на пластической деформации обрабатываемой поверхности с помощью алмазного индентора. Алмаз, обладающий высокой твердостью, вдавливается в поверхность детали под определенным давлением, сглаживая микронеровности и создавая идеально ровную поверхность.

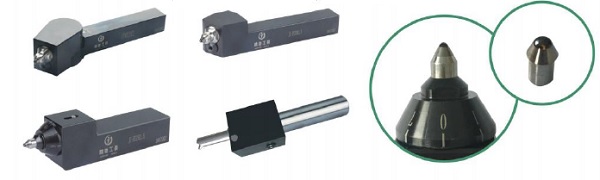

• Типы алмазных инструментов

Существует несколько основных типов алмазного инструмента:

• Одинарные выглаживатели — с одним алмазом в державке, подходят для обработки наружных и внутренних поверхностей.
• Многогранные алмазные головки — с несколькими рабочими гранями, увеличивают ресурс инструмента.
• Сферические выглаживатели — для обработки сферических поверхностей и сложных геометрий.
• Комбинированные инструменты — сочетают алмазное выглаживание с другими операциями.

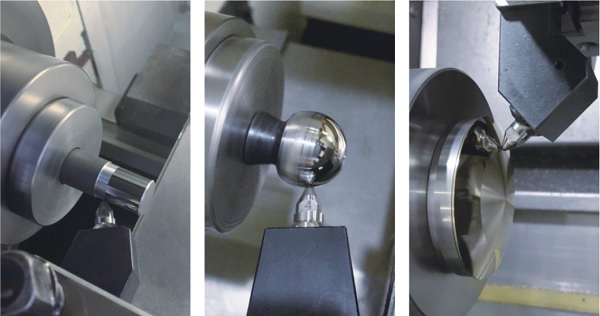

• Как выполняется алмазное выглаживание

Процесс подойдет для токарных, сверлильных или специализированных станков. Алмазный индентор закрепляется в державке и подается к обрабатываемой поверхности с заданным усилием (50-300 кгс). При вращении детали или инструмента алмаз плавно вдавливается в поверхность, создавая пластическую деформацию без снятия стружки.

Технологические особенности: при алмазном выглаживании происходит не только сглаживание поверхности, но и упрочнение поверхностного слоя на глубину 0.1-0.3 мм. Коэффициент упрочнения Kупр = σупр/σт достигает 1.5-2.0, где σупр — предел прочности упрочненного слоя, σт — предел текучести исходного материала. Для стали марки 45 после выглаживания микротвердость увеличивается с 220 HB до 380-420 HB. Оптимальное усилие прижима рассчитывается по формуле: P = 0.8 × d × σт, где d — диаметр алмаза в мм, σт  - предел текучести материала в МПа.

• Требования к подготовке поверхности

Подготовка поверхности — это ключ к успеху. Перед алмазным выглаживанием шероховатость должна быть в пределах Rz 5-20 мкм. Проще говоря, чем ровнее поверхность до обработки, тем зеркальнее она станет после выглаживания. И обязательно очистите деталь от стружки и грязи.

Важно: если поверхность изначально очень шершавая или на ней есть хрупкие заусенцы, алмазное выглаживание не спасет ситуацию. Вместо идеальной гладкости вы получите поверхность с вкраплениями отколовшихся частиц и другими дефектами.

Теперь про настройки. Скорость подачи за один оборот считайте просто: умножьте радиус алмазного наконечника на 0,5. Например, для наконечника радиусом 0,8 мм подача не должна превышать 0,4 мм/об. И для лучшей подготовки поверхности выбирайте инструмент с радиусом меньше 1 мм.

И главное — не переусердствуйте с давлением! Глубина выглаживания зависит от исходной шероховатости. Если давить слишком сильно, получится перенаклеп: поверхность станет не гладкой, а шершавой, а в худшем случае верхний слой металла начнет отслаиваться.

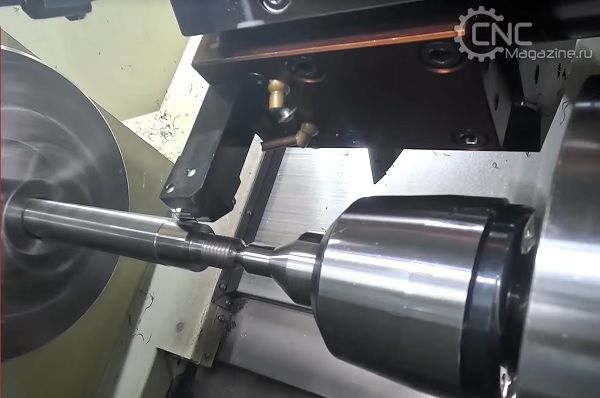

Что такое роликовое выглаживание

Роликовое выглаживание — метод финишной обработки металлических поверхностей без снятия стружки. Технология основана на пластической деформации поверхности вращающимися закаленными роликами под контролируемым усилием.

Что дает такая обработка:

• Поверхность становится практически идеальной — шероховатость Ra 0.05-0.2 мкм (это когда даже под микроскопом почти ничего не видно);
• Верхний слой металла упрочняется на 20-40%;
• Исчезают все мелкие царапины и следы от резцов;
• Деталь лучше сопротивляется износу в работе.

Важный нюанс при работе: при продольной обработке каждый следующий проход должен частично перекрывать предыдущий (на 10-20%) — так получается равномерная гладкость без пропусков.

• Типы роликовых инструментов

Существует несколько видов роликовых выглаживателей:

• Сквозные — работают только в отверстиях, которые проходят насквозь.
• Глухие — могут обрабатывать и сквозные, и глухие отверстия (те, что заканчиваются внутри детали). Для глухих отверстий оставляйте небольшую канавку глубиной 0.5-1 мм в конце — так инструменту будет куда "уйти", и обработка получится качественной.

• Требования к поверхности:

Перед выглаживанием поверхность должна быть уже довольно ровной — шероховатость не хуже Ra 1.6 мкм (это после финишного точения или шлифования). А после обработки роликами вы получите зеркальную поверхность с шероховатостью Ra 0.05–0.2 мкм — такую гладкость другие методы дают только после полировки.

• Сравнение алмазного и роликового выглаживания

Таблица демонстрирует различия между технологиями:

Преимущества и недостатки алмазного выглаживания

Плюсы и минусы помогут вам оценить целесообразность внедрения этой технологии.

Преимущества:

1. Точность, позволяющая достичь шероховатости Ra 0.05-0.2 мкм.
2. Универсальность, обеспечивающая возможность обработки сложных геометрий, включая внутренние отверстия, канавки и сферические поверхности.
3. Минимальный износ, благодаря чему алмазный инструмент служит значительно дольше.
4. Широкая применимость, так как технология работает с большинством металлов и сплавов.
5. Упрочнение поверхности с повышением микротвердости на 20-50%.

Недостатки:

1. Высокая стоимость инструмента.
2. Ограниченная производительность увеличивает время обработки деталей.
3. Максимальная твердость обрабатываемых материалов ограничена 45 HRC.
4. При обработке материалов твердостью выше 40 HRC необходимо снижать усилие прижима на 20-30% и увеличивать количество проходов.
5. Температура в зоне контакта не должна превышать 300°C для предотвращения графитизации алмаза.
6. Оптимальная температура СОЖ должна поддерживаться в пределах 20-25°C.

Преимущества и недостатки роликового выглаживания

Теперь рассмотрим плюсы и минусы роликовой обработки.

Преимущества:

1. Высокая производительность, поскольку обработка не занимает много времени.
2. Доступная стоимость, так как инструменты значительно дешевле алмазных.
3. Простота эксплуатации благодаря легкой настройке и обслуживанию.
4. Идеально подходит для серийного производства и быстро окупается при больших объемах.
5. Хорошая стабильность, не зависящая от квалификации оператора.

Недостатки:

1. Ограниченная точность позволяет достичь шероховатости только Ra 0.4-1.6 мкм.
2. Быстрый износ роликов при обработке твердых материалов увеличивает эксплуатационные расходы.
3. Максимальное допустимое биение заготовки перед обработкой ограничено 0.05 мм для наружных поверхностей и 0.03 мм для внутренних.
4. При обработке деталей из алюминиевых сплавов обязательно использование СОЖ с высокими смазывающими свойствами для предотвращения налипания материала на ролики.

Области применения: где что лучше использовать

Области применения алмазного и роликового выглаживания определяются спецификой производства:

Как выбрать подходящий метод

Выбор между алмазным и роликовым выглаживанием часто ставит технологов в тупик. Но на самом деле все проще, чем кажется! Давайте разберемся по шагам, как подобрать идеальный метод именно для вашего производства:

1. Если ваша деталь требует зеркальной поверхности с шероховатостью Ra менее 0.4 мкм – например, для гидравлического цилиндра – алмазное выглаживание станет вашим надежным помощником.
2. Подумайте о масштабах производства. Планируете выпускать сотни одинаковых деталей в день? Роликовое выглаживание здесь быстро окупится и не потребует постоянного вмешательства опытного оператора. А вот для мелкосерийного производства или единичных заказов алмазный метод часто выгоднее.
3. Честно оцените бюджет. Алмазный инструмент более дорогой. Роликовый же дешевле в покупке и проще в обслуживании. Посчитайте не только стоимость инструмента, но и сколько деталей вы обработаете за год – это поможет понять срок окупаемости.
4. Есть ли у вас опытные операторы, которые уже работали с алмазным инструментом? Если нет – роликовое выглаживание станет более безопасным выбором. Оно прощает мелкие ошибки новичков и не требует глубоких знаний физики процесса.
5. Не забудьте про материал детали. Твердые сплавы, закаленные стали, титан – все это для алмазного метода. А вот для мягких материалов вроде алюминия или латуни роликовое выглаживание покажет отличные результаты при меньших затратах.
6. Форма детали. Со сложными поверхностями с канавками, внутренними отверстиями или сферическими элементами справится алмазная технология.  А для простых цилиндрических валов или втулок роликовое выглаживание.

В реальной практике часто используют оба метода в разных цехах или даже на разных этапах обработки одной детали. Главное понимать, какие задачи стоят перед вашим производством. Если сомневаетесь, всегда можно провести пробную обработку на образце – это самый надежный способ убедиться в правильности выбора!

Обзор алмазных и роликовых выглаживателей нашего интернет-магазина

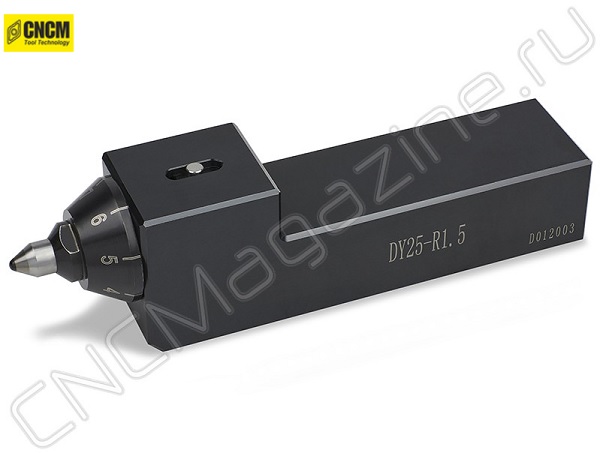

• Алмазные выглаживатели CNCM для упрочнения и полировки деталей

Алмазные выглаживатели от бренда CNCM — профессиональный инструмент для поверхностного упрочнения и финишной обработки металлических деталей. Обработка позволяет значительно повысить износостойкость изделий и улучшить качество поверхности верхнего слоя.

Преимущества:

• Эффективное упрочнение поверхностного слоя деталей из стали и других металлов.
• Улучшение чистоты обработанной поверхности.
• Простота применения в производственных условиях.
• Высокая производительность обработки.

Ассортимент представлен шестью сериями: DY, DYN, DYN-R, DYS, DYWX, JC-DYN для наружной и внутренней обработки.

Технические характеристики:

• Размеры державок: 12х12 мм и 25х30 мм;
• Цилиндрические хвостовики с лыской: 16 мм, 20 мм, 25 мм;
• Минимальный диаметр обрабатываемых отверстий: от 14 до 40 мм;

В карточке каждого товара указаны полные технические характеристики и рекомендуемые режимы подачи.

Для удобства выбора комплектующих во вкладке «Подходящие товары» представлены совместимые держатели инструмента, что позволяет быстро подобрать полный комплект для вашей оснастки.

Для правильной настройки инструмента рекомендуем посмотреть видео «Рекомендации по настройке и регулировке выглаживателя» от нашего технолога:

• Роликовые выглаживатели

В ассортименте нашего магазина роликовый инструмент представлен пятью сериями, ниже рассмотрим каждую серию подробнее.

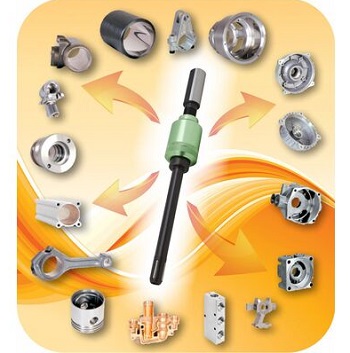

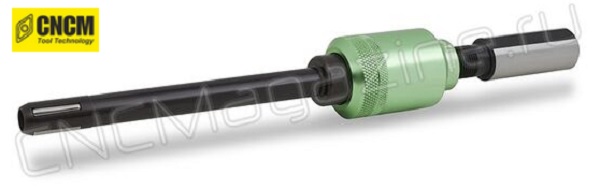

• Серия JC-TK для сквозных отверстий

Инструмент серии JC-TK предназначен для отделочно-упрочняющей обработки внутренних поверхностей отверстий, труб, гильз и многого другого.

Ключевые преимущества:

• Обработка выполняется за один установ и один проход;
• Сокращение времени технологической операции;
• Полное отсутствие стружки и производственных отходов;
• Минимальное энергопотребление в процессе работы.

В наличии многороликовые выглаживатели для полировки отверстий 10.95-11.4 и

11.9-12.5 мм с ц/х 16 мм.

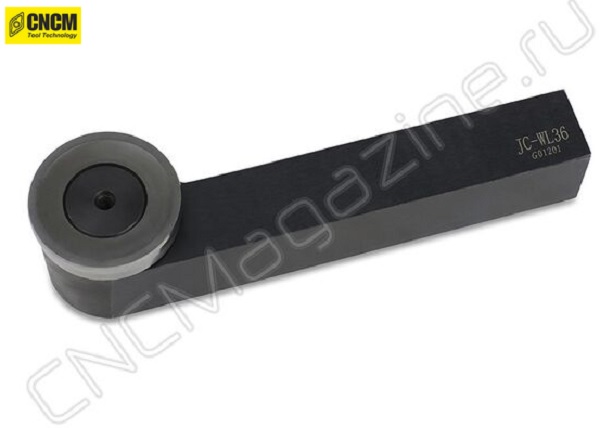

• Роликовые выглаживатели JC-WL

Инструмент предназначен для осевой полировки поверхностей. Универсальное решение с длительным сроком службы и простым управлением в процессе обработки.

Основные преимущества:

• Долговечные ролики из твердого сплава;
• Обработка выполняется за один проход;
• Отсутствие съема материала;
• Высокая производительность и качество финишной обработки поверхности.
• Возможность применения на обычном станке или станке с ЧПУ.

Представлены модели с прямоугольными хвостовиками 20×24 мм и 25×30 мм. Минимальный диаметр обрабатываемых отверстий 30-162 мм.

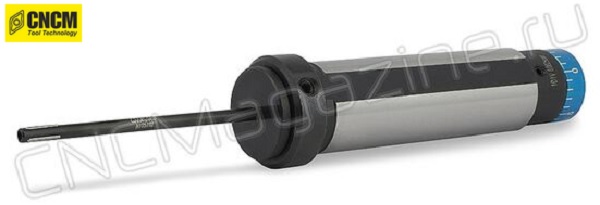

• Инструмент KC-CS для роликового полирования внутренних поверхностей

Выглаживатели серии KC-CS имеют удлиненную конструкцию, что обеспечивает эффективную обработку глубоких внутренних поверхностей и сквозных отверстий в деталях. Особая геометрия инструмента позволяет достичь качественного финишного полирования даже в труднодоступных зонах.

В наличии выглаживатели с ц/х 20 мм. Длина рабочей части 20 и 50 мм. Для отверстий диметрами 2.95-3.15, 4.95-5.15 и 5.9-6.3 мм.

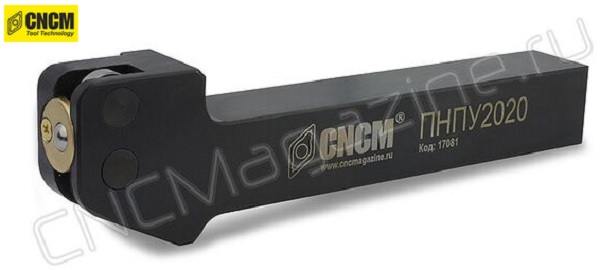

• Инструмент для накатного полирования и упрочнения ПНПУ

Накатные роликовые системы ПНПУ предназначены для комплексной финишной обработки деталей — полирования поверхностей и их упрочнения. Собственное производство! Сделано в России.

Преимущества инструмента ПНПУ:

• Достижение минимальной шероховатости поверхности до Ra=0.05 мкм;
• Повышение несущей способности обработанной поверхности;
• Формирование плавных переходов между элементами профиля;
• Отсутствие острых вершин микрорельефа поверхности;
• Увеличение твердости и прочностных характеристик материала;
• Снижение интенсивности износа деталей в процессе эксплуатации;
• Минимизация риска образования задиров и прихватов на поверхности.

Представлены модели с сечением хвостовика 20х20 и 25х25 мм.

Посмотрите видео-тест ПНПУ2525! Наглядная демонстрация обработки заготовок разной твердости:

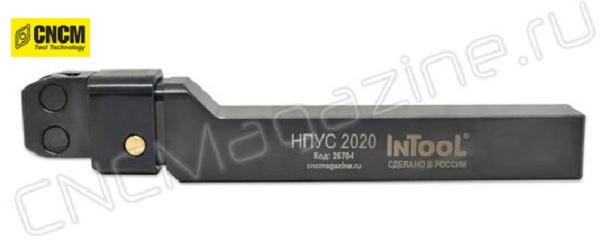

• Инструмент для накатного полирования и упрочнения со свободным ходом НПУС

Еще одна серия инструмента собственного производства CNCMagazine!

НПУС обеспечивает повышение износостойкости деталей и улучшение качества поверхности. А свободный ход головки позволяет шару поддерживать постоянный контакт с перепадами профиля, предотвращая избыточное давление на обрабатываемую поверхность.

У нас вы можете приобрести накатные роликовые системы со свободным ходом с хвостовиками 20х20 и 25х25 мм.

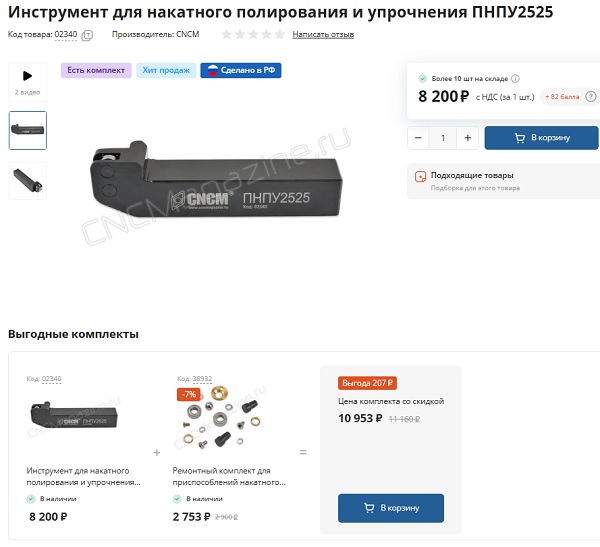

Для серий ПНПУ и НПУС действует выгодное предложение: покупая инструмент, вы можете докупить ремонтный комплект со специальной скидкой в рамках акции «Выгодные комплекты». Узнать стоимость и выбрать подходящий комплект можно в карточке товара.

Делимся опытом: наши специалисты сняли видео с живыми испытаниями ПНПУ и НПУС. Смотрите, как добиться безупречной поверхности детали, и применяйте его рекомендации в своем производстве:

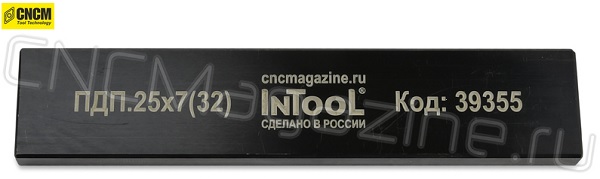

• Подкладная пластина для державок НПУС и ПНПУ

Эта ставка для НПУС и ПНПУ позволяет увеличить рабочее сечение до 32×25 мм при исходных 25×25 мм. Высокопрочная сталь с вороненым покрытием Black Oxide обеспечивает долгий срок службы.

Общая длина пластины 120 мм, ширина 25 мм, толщина 7 мм.

Алмазное выглаживание обеспечивает высокую точность и качество, но требует больших инвестиций. Роликовое же предлагает высокую производительность и доступную стоимость, но с некоторыми ограничениями по точности. Правильный выбор зависит от ваших конкретных производственных задач, требований к качеству и бюджетных возможностей.

Не уверены в выборе или у вас остались вопросы по инструментам для алмазного и роликового выглаживания? Наша команда технических специалистов всегда готова помочь.

Вы можете обратиться по телефону 8 (800) 555 41-16 (бесплатные звонки по России), или написать нам на почту sales@cncmagazine.ru

Материал подготовлен: Вячеслав Мертенс, технолог CNCMAGAZINE, Вера Романенко, маркетолог CNCMAGAZINE.
